لوحة عزل حراري من الكوارتز مخصصة لأنظمة الأفران الضوئية

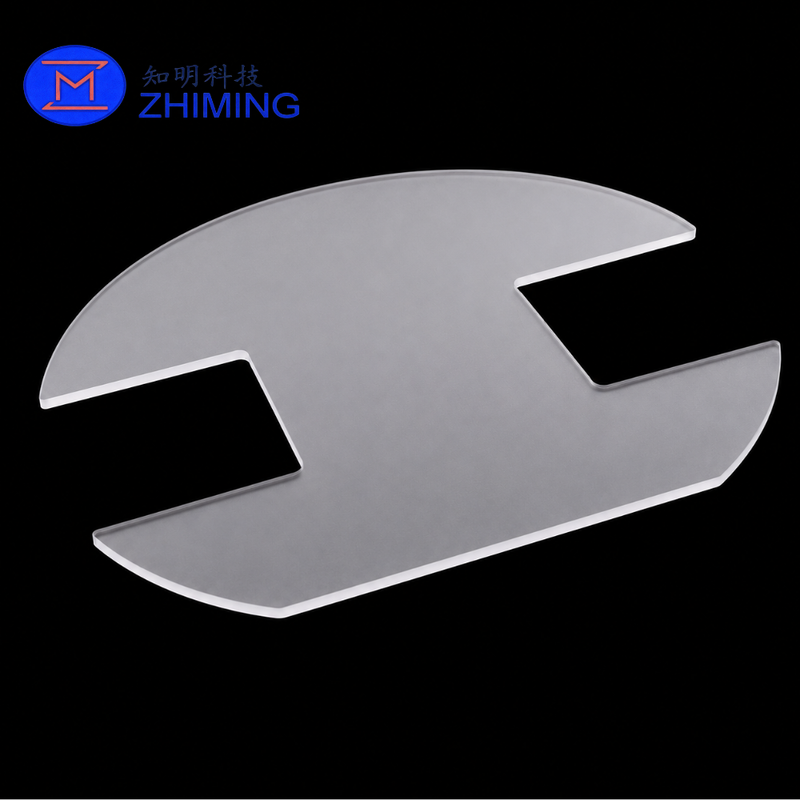

لوحة العزل الحراري الكوارتزية، والمعروفة أيضا باسم لوحة الحاجز الحراري الكوارتز أو درع الحرارة الفرن الكوارتز،يتم تركيبها حول مدخل أو مخرج أنبوب فرن ضوئي أو نصف موصل.

عادة ما يتم ترتيب لوحات الكوارتز المتعددة على فترات محددة باستخدام حامل الكوارتز المتناسب.أنها تشكل مجموعة حاجز حرارية طبقات التي تساعد على التحكم في نقل الحرارة المشعة، تقليل فقدان الحرارة حول فتحة الفرن، وتثبيت البيئة الحرارية المحلية، وحماية مكونات الفرن المحيطة.

المصنوعة من الكوارتز المنصهر عالي النقاء أو الكوارتز المنصهر غير الشفاف، واللوحة توفر التوسع الحراري منخفضة، مقاومة جيدة للصدمات الحرارية، التوافق في درجات الحرارة العالية،و إمكانية تلوث منخفضةتتوفر الآلات المخصصة للصفائح الدائرية والصفائح المستطيلة والفتحات الوسطية والثقوب والشقوق والثقوب الموضعية ومحافظ التثبيت الخاصة.

الخصائص الرئيسية

مادة الكوارتز عالية النقاء

الكوارتز المنصهر عالي النقاء يساعد على تقليل خطر التلوث المعدني في بيئات التصنيع الحراري للطاقة الشمسية وشرائح الموصلات.

التوسع الحراري المنخفض

الكوارتز المنصهر له معامل انخفاض حراري منخفض للغاية، مما يساعد اللوحة على الحفاظ على استقرار الأبعاد خلال دورات التدفئة والتبريد.

تصميم الحاجز الحراري المتعدد الطبقات

عندما يتم تثبيت ألواح متعددة مع المسافة المنظمة، يساعد التجميع على الحد من نقل الحرارة المشعة والمعدية حول فتحة أنبوب الفرن.

مقاومة الصدمات الحرارية

يعمل الكوارتز المنصهر بشكل جيد في ظل تغيرات درجات الحرارة عندما يتم تصميم اللوحة بشكل صحيح، وتثبيتها، وتسخينها، وتبريدها.

التصنيع الدقيق

تتوفر قطع CNC والحفر والطحن والحفر والتشطيب على الحافة لضمان التوافق مع أنبوب الفرن والحامل والجمعية المحيطة.

هندسة مخصصة

يمكن تصنيع قطر الصفيحة وسمكها ومفتوحاتها وخروقاتها وميزات تركيبها وحالة سطحها وفقًا للرسومات أو العينات.

مواصفات المنتج

المواصفات Ø420 × 5 مم هي حجم مرجعية للمنتج المعروض. يمكن تخصيص جميع الأبعاد.

كيف تعمل لوحة العزل الكوارتزية

عادة ما تستخدم لوحة الكوارتز كجزء من مجموعة عازلة متعددة الطبقات بدلاً من كمادة عازلة مستقلة.

يتم إدخال العديد من الألواح في حامل الكوارتز المفتوح مع فجوة هوائية خاضعة للرقابة بين الألواح المجاورة. يساعد هذا الهيكل:

• تقليل نقل الحرارة الإشعاعية المباشرة
• الحد من فقدان الحرارة حول فتحة الفرن
• حماية الأختام والمكونات الميكانيكية القريبة
• تقليل التعرض الحراري خارج أنبوب الفرن
• الحفاظ على الموقع ثابت لوحة
• تحسين استقرار مجموعة مدخل الفرن
• تبسيط التفتيش والاستبدال أثناء الصيانة

يعتمد الأداء الحراري الفعلي على عدد الألواح ، وتباعد الألواح ، وحالة السطح ، ودرجة حرارة الفرن ، وتدفق الهواء ، وسمك الألواح ، وموقع التثبيت.

الخيارات المادية

الكوارتز المنصهر

مناسبة عندما تكون هناك حاجة إلى نقاء عالية أو مراقبة بصرية أو نقل الأشعة تحت الحمراء الخاضعة للرقابة.

الكوارتز المذاب غير الشفاف

يحتوي على بنية صغيرة خاضعة للرقابة تزيد من انتشار الضوء وتقلل من انتقال الحرارة الإشعاعية المباشرة. غالبًا ما يتم اختياره لتطبيقات درع الحرارة والحاجز الحراري.

الكوارتز المتجمد أو المطحون

السطح المفروم أو المكسو يمكن أن يزيد من انتشار الضوء ويمكن تحديده وفقًا لمتطلبات التصميم والتركيب الحراري.

يجب اختيار أفضل نوع من الكوارتز وفقًا للنقاء المطلوب والسلوك الحراري والظروف الميكانيكية وجو الفرن.

مزايا المنتج

• مناسبة لمجموعات الأفران عالية الحرارة
• معامل التوسع الحراري المنخفض
• مقاومة جيدة للدورة الحرارية
• إمكانية تلوث معدني منخفضة
• الأبعاد المعدلة بدقة
• فتحات مخصصة، فتحات، وملفات تعريف الحافة
• متوافق مع حاملات الكوارتز المفتوحة
• سهلة التفتيش والاستبدال
• مناسبة لبيئات التصنيع النظيفة
• النموذج الأولي والإنتاج بالتلويحات المتاحة
• يمكن توفير حاملات مطابقة
• تغليف مخصص متاح للمكونات الهشة

تطبيقات نموذجية

• أفران الانتشار الكهروضوئي
• معدات تصنيع الخلايا الشمسية
• عزل دخول وخرج أنابيب الفرن
• أفران الانتشار شبه الموصل
• أفران أكسدة أشباه الموصلات
• معدات التصنيع الحراري والمعالجة الحرارية
• مجموعات أفران الكوارتز
• أنظمة تفاعل عالية درجة الحرارة
• أفران الأنابيب المختبرية
• معدات المعالجة الحرارية الصناعية
• مجموعات الحواجز الحرارية من الكوارتز المخصصة

خيارات التصميم المخصص

يمكننا تصنيع لوحات عزل الكوارتز مع:

• قطرات خارجية مخصصة
• سمك ألواح مختلف
• ثقوب مركزية أو فتحات كبيرة
• حفر الحافة ومواقع تحديد المواقع
• ثقوب التثبيت أو التوجيه
• ملفات تعديلية أو مدرجة
• الأسطح المطحونة أو الملمعة
• الحواف المقوسة أو المستديرة
• مسطحة مخصصة وتسامحات
• الكوارتز الشفاف أو غير الشفاف أو المتجمد
• حاويات الكوارتز المتطابقة ذات فتحات متعددة
• مجموعات كاملة لللوحات والحاملات

بالنسبة لقطع الغيار، يمكن أن يعتمد الإنتاج على الرسم التقني، ملف CAD، عينة مادية، أو أبعاد المعدات المقاسة.

عملية التصنيع

عملية إنتاج نموذجية تشمل:

1. مواد الكوارتز واختيار الصف
2. قطع الصفائح الخام
3. معالجة ملفات CNC
4. معالجة الحفر والثقوب والقطع
5. طحن أو طلاء السطح
6. طلاء الحواف والتشطيب
7. علاج تخفيف الإجهاد عند الحاجة
8. تنظيف دقيق
9. فحص الأبعاد
10. التفتيش البصري
11. تغليف وقائي

يتم تعديل عملية التصنيع وفقًا لقطر الصفيحة، وسماكة، والهندسة المفتوحة، ومتطلبات السطح، وكمية الطلب.

فحص الجودة

كل لوحة عزل حراري من الكوارتز يمكن فحصها على:

• القطر الخارجي أو الأبعاد الكلية
• سمك الصفيحة
• أبعاد الفتح والقطع
• أماكن الثقوب والفتحات
• مسطحة
• التوازي
• حالة السطح
• جودة الحافة
• الشظايا والشقوق
• الخدوش وعيوب التصنيع
• مظهر المواد
• النظافة
• مناسبة مع حامل المقابلة

يمكن تقديم تقارير التفتيش وفقًا للمتطلبات التقنية المتفق عليها.

المعلومات المطلوبة للاقتباس

الرجاء تقديم:

1. شكل اللوحة والأبعاد الكلية
2. قطر الصفيحة، إذا كانت دائرية
3. سمك الصفيحة
4. أبعاد الفتح المركزي
5. حفرة، فتحة، أو تخطيط حفرة
6. متطلبات التشطيب السطحي
7. متطلبات معالجة الحواف
8. مساحة مسطحة ومسامح الأبعاد
9. مواد الكوارتز أو متطلبات النقاء
10. درجة حرارة العمل القصوى
11. ظروف دورة التدفئة والتبريد
12. الغلاف الجوي الفرن
13. الكمية المطلوبة
14. رسم تقني، ملف CAD، أو عينة مادية

إذا تم تثبيت اللوحة في حامل الكوارتز الموجود، يرجى أيضًا تقديم عرض الفتحة وعمق الفتحة، والمساحة المطلوبة للجميع.

التعبئة

الصفائح الكوارتزية هشة وتتطلب حماية مناسبة للتعبئة والتغليف. وتشمل طرق التعبئة والتغليف المتاحة:

• تغليف وقائي نظيف
• فصل لوحات فردية
• مسدس من رغوة ناعمة أو EPE
• أجزاء من الرغوة المقطعة حسب الطلب
• صناديق الصادرات المعززة
• صناديق خشبية للطلبات ذات القطر الكبير أو الطلبات الجماعية

يمكن فصل الألواح ذات القطر الكبير بشكل فردي لتقليل التلامس والخدش وتلف الحواف أثناء النقل.

الأسئلة الشائعة

1ما هي وظيفة لوحة العزل الحراري الكوارتز؟

يتم استخدامه كجزء من تجمع الحاجز الحراري بالقرب من فتحة أنبوب الفرن. تساعد لوحات متعددة مثبتة بمساحة خاضعة للرقابة على الحد من نقل الحرارة الإشعاعية وحماية مكونات الفرن القريبة.

2هل Ø420 × 5 ملم هو الحجم الوحيد المتاح؟

رقم Ø420 مم مع سمك 5 مم هو مواصفات مرجعية. يمكن تخصيص القطر والسمك والفتحات والأبعاد الأخرى.

3هل يمكن توفير مواد الكوارتز الشفافة وغير الشفافة على حد سواء؟

نعم. هناك خيارات الكوارتز الشفافة وغير الشفافة والطينية والجليدية. غالبًا ما يتم اختيار الكوارتز غير الشفاف عندما يكون الحد من انتقال الحرارة الإشعاعية المباشرة شرطًا مهمًا.

4هل يمكن تصنيع اللوحة من رسم أو عينة؟

نعم، نحن ندعم الإنتاج بناءً على الرسومات التقنية، ملفات CAD، أبعاد المعدات، أو العينات المادية.

5هل يمكن إضافة ثقوب أو فتحات أو قطع خاصة؟

نعم، يمكن عمل فتحات مركزية، فتحات تحديد الموقع، حفر الحواف، فتحات التثبيت، وملامح مخصصة بدقة حسب الرسم.

6هل يمكن توفير حاملات لوحات الكوارتز المتطابقة؟

أجل، يمكننا تصنيع عدادات الكوارتز المتطابقة و توفير الألواح و العامل كجمع عازل كامل

7هل الصفيحة مناسبة للعمل المستمر عند 1100 درجة مئوية؟

قد يكون الكوارتز المنصهر مناسبًا لهذه النطاق الحراري ، ولكن الأداء على المدى الطويل يعتمد على نوع الكوارتز ، وحجم اللوحة ، والسمك ، والحمل الميكانيكي ، وطريقة التثبيت ، وجو الفرن ،و الدورة الحراريةيجب مراجعة ظروف التشغيل الكاملة قبل تأكيد المواصفات.

8كيف يجب اختيار سمك الصفيحة؟

يجب اختيار السماكة وفقًا لقطر اللوحة وعرض فتحة الوعاء وتوجيه التثبيت والدعم الميكانيكي والظروف الحرارية ومدة الخدمة المطلوبة والتكوين المسموح به.
