| الاسم التجاري: | ZMSH |
| الـ MOQ: | 20 |
| وقت التسليم: | 4-9 أسابيع |
| شروط الدفع: | تي/تي |

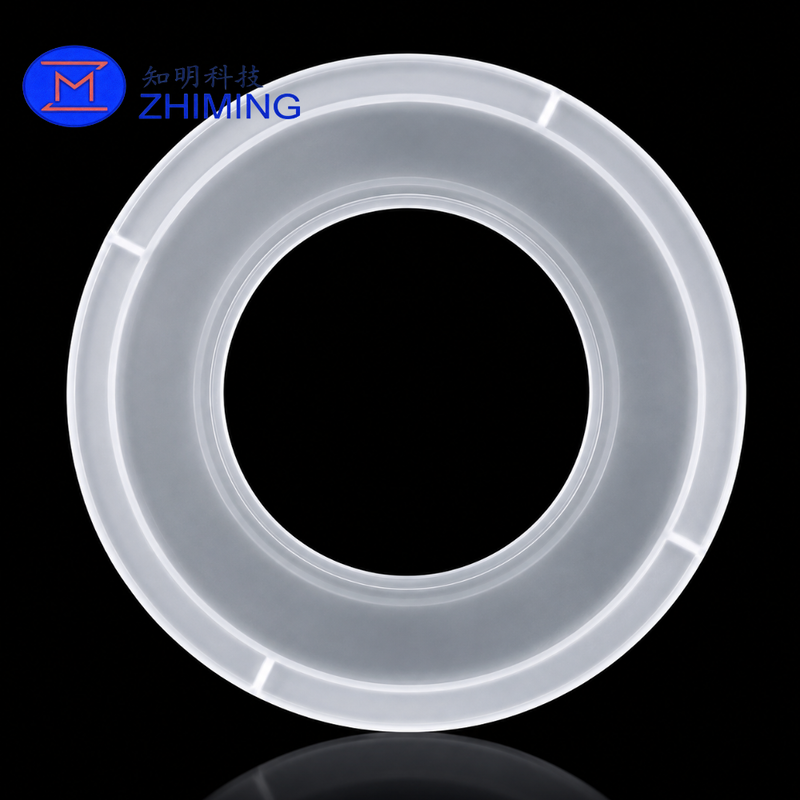

حلقة الاحتفاظ المصهورة عالية النقاء هذه هي مكون حلقي كبير مصنع لتجميعات المعدات الدقيقة التي تتطلب استقرارًا حراريًا وعزلًا كهربائيًا ومقاومة كيميائية وتلوثًا منخفضًا للمواد. يتميز المنتج بجسم دائري واسع ومركز مفتوح كبير وحافة داخلية مرتفعة وملف خارجي متدرج وميزات تحديد متعددة موزعة حول المحيط.
بدلاً من كونها حلقة كوارتز مسطحة بسيطة، يحتوي المكون على عدة مستويات مصنعة يمكن أن توفر خلوصًا للتركيب، أو تحديدًا ميكانيكيًا، أو فصلًا للمكونات، أو دعمًا متحكمًا به داخل تجميع المعدات. يوفر السطح الحلقي الواسع منطقة اتصال مستقرة، بينما يمكن أن يساعد القسم الداخلي المرتفع في توسيط جزء آخر أو الحفاظ على فجوة محددة حول منطقة عملية داخلية.
يشمل الحافة الخارجية العديد من الانقطاعات المصنعة أو فتحات التحديد. قد يتم تصميم هذه الهياكل لتتناسب مع التركيبات المقابلة، أو منع الدوران، أو إنشاء اتجاه التجميع، أو توفير خلوص للمكونات المجاورة. يمكن تخصيص كميتها وشكلها وموضعها وعمقها وعرضها وفقًا للرسم الفني للعميل.
حلقة الكوارتز هذه مناسبة لمعدات أشباه الموصلات المخصصة وأنظمة التفريغ والأدوات عالية الحرارة وغرف العمليات المخبرية والتجميعات البصرية والأنظمة الصناعية الأخرى حيث قد تتسبب الحلقات المعدنية أو البوليمرية التقليدية في تلوث أو موصلية كهربائية أو مخاوف من التمدد الحراري.
| المعلمة | المواصفات |
|---|---|
| اسم المنتج | حلقة الاحتفاظ بالكوارتز المصهور |
| المادة | كوارتز مصهور عالي النقاء / سيليكا مصهورة |
| هيكل المنتج | حلقة حلقية ذات مقطع متدرج |
| الشكل | حلقة دائرية كبيرة القطر |
| القطر الخارجي | مخصص، حسب الرسم |
| القطر الداخلي | مخصص، حسب الرسم |
| السماكة الإجمالية | مخصص، حسب الرسم |
| عرض الحلقة | قابل للتخصيص |
| ارتفاع الدرجة | قابل للتخصيص |
| عرض الدرجة | قابل للتخصيص |
| شقوق التحديد | الكمية والحجم والموضع قابلان للتخصيص |
| تشطيب السطح | مصقول، ملمع، مصنفر أو مصقول |
| معالجة الحافة | حواف مشطوفة أو مستديرة |
| التسطيح | حسب رسم العميل |
| التوازي | حسب رسم العميل |
| التركيز المركزي | حسب رسم العميل |
| درجة الكوارتز | صناعي، عالي النقاء أو درجة أشباه الموصلات |
| الشفافية | شفاف أو شبه شفاف، حسب التشطيب |
| طريقة المعالجة | تشغيل آلي CNC، طحن، تلميع وتلميع |
| التنظيف | تنظيف قياسي أو تنظيف عالي النقاء |
| التعبئة والتغليف | تعبئة واقية فردية |
| التطبيق | معدات أشباه الموصلات والتفريغ والحرارية |
| التصنيع المخصص | متوفر بناءً على الرسم أو العينة |
يحتوي المنتج على فتحة دائرية كبيرة عبر مركزه، مما يخلق جسمًا واسعًا على شكل حلقة. يسمح هذا الهيكل المفتوح للحلقة بإحاطة منطقة عملية أو فتحة غرفة أو أنبوب أو منطقة رقاقة أو سخان أو مسار بصري أو مكون معدات داخلي آخر دون سد منطقة العمل المركزية.
يمكن تكييف شكله الحلقي لعدة وظائف، بما في ذلك:
يعتمد الدور الدقيق للمكون على موضع تركيبه وأبعاد المعدات المحيطة. لهذا السبب، قد يختلف اسم المنتج النهائي بين حلقة الاحتفاظ بالكوارتز، وحلقة الدعم بالكوارتز، وحلقة الغرفة بالكوارتز، وحلقة الفاصل بالكوارتز، أو حلقة الشفة بالكوارتز.
ميزة رئيسية للمكون هي مقطعه العرضي المتدرج. يشمل المحيط الداخلي حافة مرتفعة أو كتفًا، بينما يحتوي القسم الخارجي على تغييرات إضافية في الارتفاع والسماكة.
قد يوفر هذا البناء المتدرج:
يمكن توفير الحافة الداخلية المرتفعة بسطح مصقول أو ملمع أو مصقول بالنار اعتمادًا على ما إذا كانت تستخدم للتحديد أو الاتصال أو الوصول البصري أو التحكم في الجسيمات.
يمكن إنتاج الانتقال بين المستويات المختلفة بأكتاف مستقيمة أو زوايا مستديرة أو شطفات أو ملامح مخصصة. يتم تجنب الزوايا الداخلية الحادة بشكل عام حيثما أمكن لأن الانتقالات المصممة بعناية يمكن أن تقلل من تركيز الإجهاد المحلي في مكونات الكوارتز الهشة.
يمكن رؤية العديد من الميزات الموزعة بالتساوي على طول المحيط الخارجي. قد تكون هذه أخاديد ضحلة أو أقسام تخفيف أو شقوق محاذاة أو فتحات تحديد.
يمكن استخدامها لـ:
ميزات التحديد قابلة للتخصيص بالكامل. يمكن للعملاء تحديد عدد الفتحات والتباعد الزاوي والأبعاد ونصف قطر الزاوية والعلاقة بالأسطح الهامة الأخرى.
بالنسبة لقطع الغيار، من المهم التحقق من الموضع الزاوي لكل ميزة تحديد. حتى عندما تكون الأقطار الخارجية والداخلية صحيحة، قد تمنع الفتحات ذات الموضع غير الصحيح المكون من ملاءمة المعدات الأصلية.
يمكن إنتاج المكون من درجات مختلفة من الكوارتز المصهور أو السيليكا المصهورة. يجب أن يعتمد اختيار المواد على بيئة التشغيل بدلاً من المظهر وحده.
قد تشمل الخيارات المتاحة:
يتم اختيار الكوارتز عالي النقاء بشكل شائع للمعدات التي يجب فيها التحكم في التلوث المعدني وتوليد الجسيمات والتوافق الكيميائي.
قد يتم النظر في السيليكا المصهورة الصناعية عندما يكون هناك حاجة إلى تحسين النقل البصري أو تحكم أدق في اتساق المواد. يجب اختيار المادة المناسبة وفقًا لطول الموجة ودرجة الحرارة والجو والنقاء ومتطلبات المعدات.
يتميز الكوارتز المصهور بمعامل تمدد حراري منخفض ويمكنه الحفاظ على الاستقرار الأبعادي في العديد من ظروف درجات الحرارة المرتفعة. هذا يجعله مفيدًا لتجميعات الأفران وأنظمة التسخين المخبرية وأدوات أشباه الموصلات وغرف العمليات التي تتعرض للتسخين والتبريد المتكرر.
لا يزال أداؤه الحراري يعتمد على عدة عوامل عملية:
يمكن أن يؤدي التسخين غير المتساوي أو التثبيت الصارم إلى إجهاد حراري. لذلك، يجب دعم الحلقات الكبيرة القطر بشكل متساوٍ ويجب عدم إجبارها على التجميعات ذات الخلوص غير الكافي.
يوفر الكوارتز أيضًا مقاومة للعديد من المواد الكيميائية والأحماض العملية. ومع ذلك، فإنه ليس مقاومًا عالميًا لكل مادة كيميائية. يمكن لحمض الهيدروفلوريك وبعض المواد القلوية الساخنة أن تهاجم أسطح الكوارتز، لذلك يجب مراجعة التوافق الكيميائي قبل الاستخدام.
الكوارتز المصهور مادة عازلة كهربائيًا. لذلك، يمكن استخدام الحلقة في المعدات التي تتطلب عزلًا كهربائيًا بين المكونات الموصلة.
قد تشمل التطبيقات المحتملة التجميعات القريبة من:
قد يوفر جسم الحلقة الواسع الفصل الميكانيكي والعزل الكهربائي، اعتمادًا على التكوين النهائي.
يظهر المنتج سطحًا حلقيًا شبه شفاف أو مصنفرًا مع حواف مصقولة أوضح. غالبًا ما يتم إنشاء هذا التشطيب المختلط عن قصد وفقًا لوظيفة كل منطقة.
تشمل خيارات السطح المتاحة:
يوفر السطح المصقول مظهرًا غير لامع موحدًا ويستخدم عادةً لمناطق الدعم غير البصرية.
يمكن أن يحسن التلميع التسطيح والتوازي واتساق الاتصال مقارنة بالطحن العادي.
يمكن أن يزيد التلميع من الشفافية ويخلق سطحًا أكثر نعومة. قد يتم تحديده للفحص البصري أو النقل البصري أو تقليل احتجاز البقايا أو مناطق الاتصال الدقيقة.
قد يقوم التلميع بالنار بتنعيم الحواف المحددة وتقليل علامات التشغيل الحادة. يتم تطبيقه عادةً فقط حيثما كان مناسبًا للتفاوت المطلوب.
يمكن استخدام تشطيب مصنفر متحكم به لتقليل الوهج أو توفير سطح غير بصري موحد.
يمكن تطبيق تشطيبات مختلفة على السطح العلوي والسطح السفلي والجدار الداخلي والجدار الخارجي والدرجات وفتحات التحديد.
تم تصنيع حلقة الكوارتز المصهور هذه وفقًا لأبعاد محددة من قبل العميل. يشمل التخصيص المتاح:
يجب أن يحدد الرسم الكامل بوضوح أسطح البيانات والأبعاد الهامة. عندما يكون التركيز المركزي وموضع الفتحة مهمين، يجب أن يتضمن الرسم محورًا مرجعيًا محددًا.
اعتمادًا على أبعاد المنتج وكتلة المواد، قد تشمل الإنتاج:
تتطلب مكونات الكوارتز الكبيرة التعامل بعناية طوال عملية الإنتاج لأن القوة الموضعية المفرطة يمكن أن تسبب تلفًا للحافة أو شقوقًا مخفية.
للتطبيقات التي تتطلب أداءً عاليًا بشكل خاص، يمكن إنتاج نموذج أولي أولاً لتأكيد ملاءمة الأبعاد وتوافق التركيب.
يمكن النظر في حلقة الاحتفاظ بالكوارتز المصهور المتدرجة لـ:
يمكن أن تعمل كمكون دعم أو احتجاز أو محاذاة أو فصل أو عزل أو حماية.
نظرًا لأنه لا يمكن تأكيد الاستخدام الدقيق من خلال المظهر وحده، يجب مراجعة ظروف التشغيل ورسومات التجميع قبل التصنيع النهائي.
يمكن مطابقة هندسة الحلقة الكاملة مع أبعاد المعدات الحالية وواجهات التجميع.
يوفر الكوارتز المصهور استقرارًا أبعاديًا جيدًا أثناء العديد من عمليات التسخين والتبريد.
تساعد الدرجات عالية النقاء في تقليل خطر التلوث في بيئات العمليات الحساسة.
يتم تصنيع المكون كحلقة واحدة، مما يتجنب الوصلات بين القطع المجمعة المتعددة.
يمكن أن تساعد الفتحات الخارجية والأسطح المتدرجة في التحكم في الاتجاه وموضع التركيب.
يمكن دمج الأسطح المصقولة والملمعة والمصقولة والمصنفرة والمصقولة بالنار في مكون واحد.
يمكن تقييم متطلبات النماذج الأولية وقطع الغيار وإنتاج الدُفعات وفقًا للرسم.
يمكن إجراء الفحص مقابل الرسم المعتمد. تشمل عناصر التحكم الشائعة:
يجب الاتفاق على طرق القياس مسبقًا عندما تكون التفاوتات الضيقة جدًا مطلوبة، خاصة بالنسبة للحلقات الكبيرة حيث قد تؤثر ظروف درجة الحرارة والدعم على نتائج القياس.
قد تشمل خدمات التنظيف والتعبئة والتغليف المتاحة:
يجب دعم المنتج على مساحة واسعة أثناء النقل. يجب تجنب التأثير المباشر على الحافة الخارجية أو الفتحة الداخلية.
يرجى تقديم المعلومات التالية لعرض الأسعار:
بالنسبة لمكونات المعدات البديلة، فإن توفير الرسم الأصلي وعدد قليل من الصور الفوتوغرافية الواضحة يمكن أن يقلل من خطر سوء فهم الأبعاد.
ترتبط شفة الكوارتز القياسية غالبًا بوصلات الأنابيب أو واجهات الختم أو هياكل ثقوب البراغي. هذا المنتج لا يحتوي على ثقوب براغي مرئية ووصفه بشكل أفضل بأنه حلقة احتفاظ أو دعم أو غرفة أو تحديد. لا يزال من الممكن وضعه تحت فئة شفة الكوارتز بسبب هندسته الحلقية المتدرجة الكبيرة.
نعم. يمكن تغيير قطرها وارتفاعها وعرضها ونصف قطر الزاوية وتشطيب السطح وفقًا لرسم المعدات.
يمكن تقييم الثقوب والفتحات ومناطق التخفيف وميزات التحديد. تعتمد الجدوى على أبعادها وموقعها والمسافة من الحافة وسماكة الحلقة والقوة المطلوبة.
