| الاسم التجاري: | ZMSH |
| الـ MOQ: | 20 |
| وقت التسليم: | 2-4 أسابيع |
| شروط الدفع: | تي/تي |

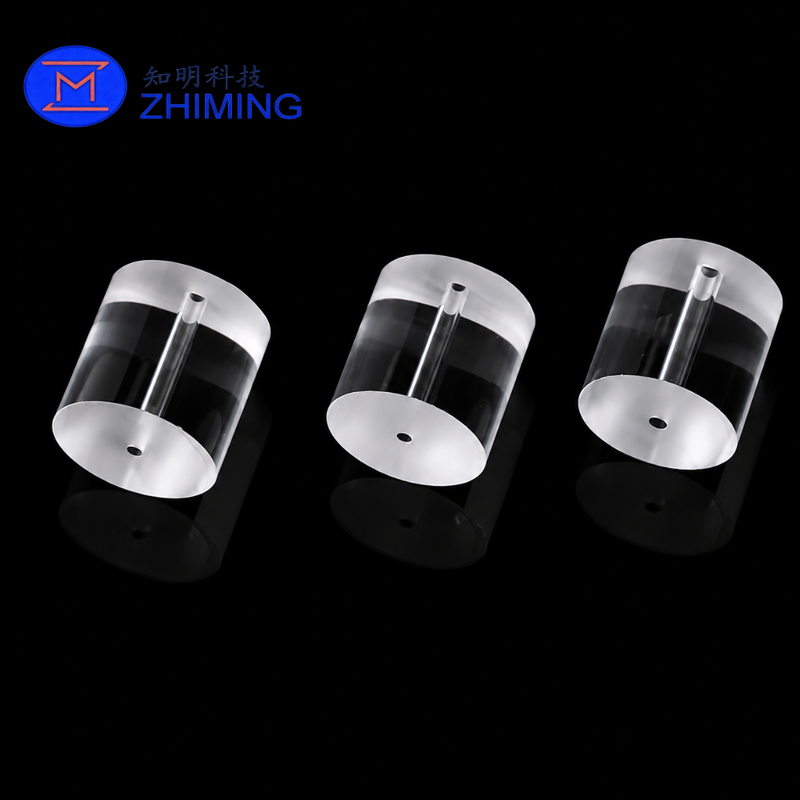

أنبوب الكوارتز السميك المخصص هذا هو مكون كوارتز مصهور مدمج ودقيق التصنيع بجسم أسطواني قصير وفتحة محورية مستقيمة تمر عبر المنتج. هيكله يختلف عن أنابيب الكوارتز الطويلة التقليدية. يتميز المكون بقطر خارجي كبير نسبيًا، وطول إجمالي قصير، وجدار شفاف سميك، ووجهين دائريين مسطحين.
يحتوي المنتج على فتحة مرور مستمرة واحدة. لا يحتوي على منفذ شعري جانبي منفصل. نظرًا لأن الكوارتز المصهور شفاف ويعكس الضوء، فقد يبدو الجدار الداخلي للفتحة المحورية كأنبوب إضافي عند النظر إليه من زوايا معينة. في الواقع، الهيكل الداخلي المرئي ينتمي إلى فتحة المرور الواحدة.
اعتمادًا على الاستخدام المقصود، يمكن أيضًا وصف هذا المنتج بأنه كمّ كوارتز، أو جلبة كوارتز، أو فاصل كوارتز، أو أسطوانة كوارتز قصيرة، أو أنبوب سيليكا مصهور دقيق. يمكن تصنيع قطره الخارجي، وقطره الداخلي، وطوله، وحالة سطحه، وتفاوتاته الأبعاد وفقًا لرسومات العميل.
السمة الأكثر تميزًا لهذا المكون هي شكله الأسطواني المدمج. بالمقارنة مع أنابيب الكوارتز القياسية، فإن الجدار أكثر سمكًا بكثير بالنسبة لقطر الفتحة الداخلية. يوفر هذا التصميم مادة كوارتز كافية حول الفتحة ويمنح المكون هيكلًا مستقرًا أثناء التشغيل، والتنظيف، والمناولة، والتركيب.
الشكل الأسطواني القصير مناسب بشكل خاص للتجميعات التي تكون فيها مساحة التركيب محدودة. يمكن استخدامه كجزء وظيفي مستقل أو بالاشتراك مع مكونات معدنية، أو سيراميكية، أو جرافيت، أو كربيد السيليكون، أو زجاجية، أو مكونات كوارتز أخرى.
الوظائف المحتملة تشمل:
تعتمد الوظيفة النهائية على الأبعاد، وبيئة التشغيل، وطريقة التجميع، ومتطلبات العملية.
تمر فتحة مستقيمة عبر جسم الكوارتز على طول اتجاهه الطولي. يمكن استخدام الفتحة لإدخال قضيب، أو سلك، أو قطب كهربائي، أو مسبار حراري، أو مستشعر، أو ألياف بصرية، أو أنبوب صغير. يمكن أن تعمل أيضًا كمسار للغاز أو السائل في معدات المختبرات والصناعية المخصصة.
يمكن تخصيص القطر الداخلي وفقًا لخرص التجميع المطلوب أو سعة التدفق. يمكن أيضًا التحكم في موضع الفتحة، واستقامتها، وتفاوت القطر، والتركيز وفقًا للرسم الفني.
للتطبيقات التي تتطلب محاذاة دقيقة، فإن العلاقة بين الفتحة الداخلية والسطح الأسطواني الخارجي مهمة. يساعد التركيز المتحكم فيه على بقاء المكون المُدخل في موضعه الصحيح داخل كمّ الكوارتز.
قد تشمل حالات الفتحة المتاحة أسطحًا مشغلة آليًا قياسية، أو مصقولة، أو منظفة، أو مصقولة بالنار. يعتمد التشطيب الداخلي الممكن على قطر الفتحة، وطول المكون، وعملية التصنيع المختارة.
يمكن تصنيع الأنبوب من الكوارتز المصهور أو السيليكا المصهورة المختارة حسب التطبيق. يستخدم الكوارتز على نطاق واسع في المعدات ذات درجات الحرارة العالية، وأشباه الموصلات، والبصريات، والكيميائية، والمختبرات بسبب مزيجه من الخصائص الحرارية والكهربائية والكيميائية والبصرية.
تشمل خصائص المواد الرئيسية:
قد تتوفر درجات الكوارتز المصهور الصناعي القياسي، والكوارتز عالي النقاء، ودرجات السيليكا المصهورة المختارة. يجب اختيار المادة المناسبة وفقًا للنقاء المطلوب، ونقل الطول الموجي، والدورة الحرارية، وجو العملية، والتعرض الكيميائي.
يتم تشكيل كلا طرفي الأنبوب كسطحين دائريين مسطحين. يمكن معالجة الأوجه النهائية إلى مستويات مختلفة اعتمادًا على ما إذا كان المكون يستخدم للتحديد، أو التجميع، أو المراقبة البصرية، أو الاتصال الختم.
تشمل معالجات الأطراف المتاحة:
يمكن التحكم في الاستواء والتوازي عندما يجب أن يقف الجزء بشكل مستقيم، أو يتناسب بين المكونات الأخرى، أو يحافظ على محاذاة محورية دقيقة.
يوصى بالحواف المشطوفة أو المستديرة عند توقع المناولة المتكررة. يمكن أن تقلل معالجة الحواف من احتمالية التشقق أثناء التنظيف، والتجميع، والتعبئة، والنقل.
عادة ما يتم تصنيع هذا المنتج وفقًا لمتطلبات مشروع محددة بدلاً من توفيره كعنصر قياسي ثابت.
تشمل المعلمات القابلة للتخصيص:
| المعلمة | التخصيص |
|---|---|
| المادة | كوارتز مصهور أو سيليكا مصهورة |
| القطر الخارجي | مصنوع حسب الرسم |
| الطول الإجمالي | مصنوع حسب الرسم |
| قطر فتحة المرور | مخصص |
| سمك الجدار | يتم تحديده بواسطة القطر الخارجي والداخلي |
| موضع الفتحة | متمركز أو محدد بالرسم |
| تفاوت القطر الخارجي والداخلي | خاص بالمشروع |
| التركيز | متوفر عند الطلب |
| استواء الوجه النهائي | متوفر عند الطلب |
| توازي الوجه النهائي | متوفر عند الطلب |
| تشطيب السطح | مصقول، مصقول، أو مصنفر |
| معالجة الحواف | حاد، مشطوف، أو مستدير |
| التنظيف | تنظيف قياسي أو عالي النقاء |
| التعبئة | تعبئة واقية فردية |
بالنسبة للفتحات الداخلية الصغيرة، أو الجدران السميكة، أو متطلبات التركيز الدقيقة، يجب تقييم جدوى التصنيع قبل الإنتاج.
اعتمادًا على الأبعاد المطلوبة وكمية الطلب، يمكن صنع المكون من قطعة أنبوب كوارتز سميكة الجدار أو تشغيله من أسطوانة كوارتز صلبة.
تشمل قدرات المعالجة المتاحة:
يمكن إنتاج كميات نماذج أولية للتحقق من الأبعاد والتجميع قبل الإنتاج الدفعي.
يمكن استخدام أنبوب الكوارتز القصير السميك هذا في المعدات التي تتطلب مقاومة للحرارة، أو عزلًا كهربائيًا، أو نظافة كيميائية، أو استقرارًا للأبعاد، أو مراقبة شفافة.
تشمل التطبيقات النموذجية:
لتطبيقات الغاز أو السائل، يجب تأكيد ضغط التشغيل، ووسط التدفق، ودرجة الحرارة، وهيكل الختم، وطريقة التوصيل قبل الإنتاج.
التصميم الأسطواني القصير مناسب للمعدات ذات مساحة التركيب المحدودة.
يوفر سمك الجدار الكبير هيكلًا مستقرًا ويسمح بدمج فتحة محورية صغيرة في جسم كوارتز كبير نسبيًا.
يمكن تكييف قطر فتحة المرور للقضبان، والأسلاك، والمستشعرات، والأقطاب الكهربائية، والألياف البصرية، أو متطلبات مرور السوائل.
يسمح الجسم الشفاف بالفحص البصري للفتحة الداخلية والمكونات المُدخلة.
الكوارتز مناسب للتطبيقات التي يكون فيها التحكم في التلوث ونظافة المواد مهمة.
يمكن تصنيع الأبعاد، والتفاوتات، والأسطح النهائية، والتركيز، ومعايير التنظيف وفقًا للرسومات.
يمكن إجراء الفحص وفقًا للمواصفات الفنية المتفق عليها. تشمل عناصر الفحص النموذجية:
يمكن توفير سجلات فحص الأبعاد وصور المنتج عند الحاجة.
يرجى تقديم المعلومات التالية للتقييم الفني والاقتباس:
يُصنف على أنه أنبوب كوارتز لأنه يحتوي على فتحة مرور محورية. ومع ذلك، فإن جدارها السميك وطولها القصير يعطيانها مظهرًا مشابهًا لأسطوانة كوارتز محفورة.
لا. يحتوي المكون المعروض على فتحة مرور محورية واحدة. لا يحتوي على منفذ شعري جانبي مستقل.
نعم. يمكن تخصيص قطر الفتحة. تعتمد الجدوى على القطر الخارجي، والطول، وسمك الجدار، والاستقامة، ومتطلبات التفاوت.
