| الاسم التجاري: | ZMSH |
| الـ MOQ: | 50 |
| وقت التسليم: | 2-4 أسبوع |
| شروط الدفع: | تي/تي |

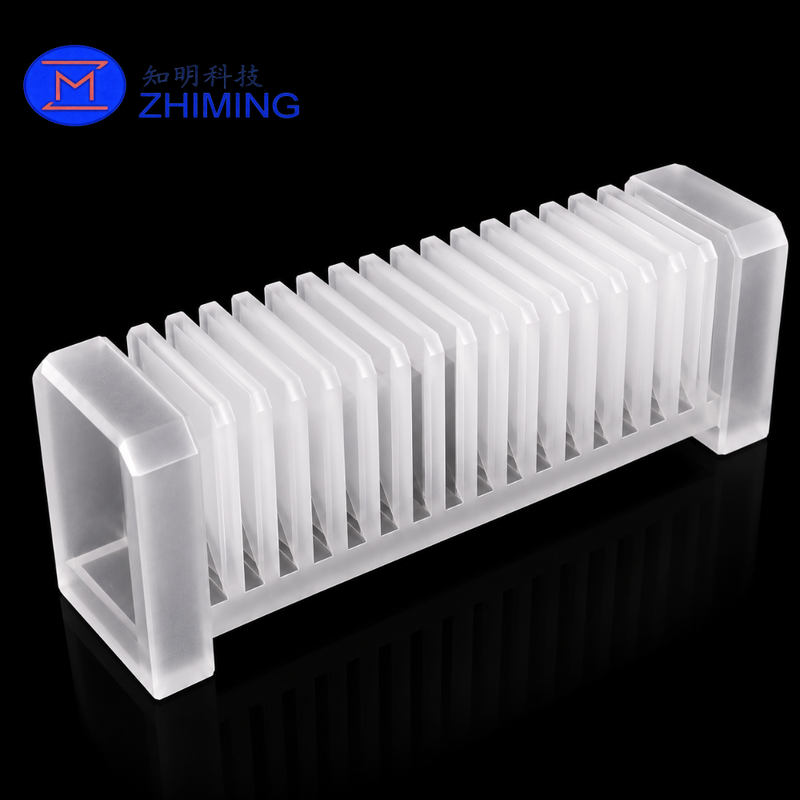

حامل لوحة العزل الحراري الكوارتز المخصص لأنظمة الأفران الكهروضوئية
إن حامل لوحة العزل الحراري الكوارتز هو أحد مكونات الفرن المتخصصة المستخدمة لوضع ألواح عزل الكوارتز المتعددة أو ألواح العزل الحراري بشكل آمن حول فتحة أنبوب العملية.
مصنوع من كوارتز منصهر عالي النقاء، يوفر الحامل تمددًا حراريًا منخفضًا، ومقاومة جيدة للصدمات الحرارية، وتوافقًا مع درجات الحرارة العالية، واحتمالية منخفضة للتلوث. يحافظ هيكلها متعدد الفتحات المصنوع بدقة على مسافة ثابتة بين ألواح العزل الفردية، مما يساعد على إنشاء مجموعة حاجز حراري مستقر عند فتحة الفرن.
عند تركيبه باستخدام ألواح عزل كوارتز مطابقة، يمكن أن يساعد التجميع الكامل في تقليل نقل الحرارة حول فتحة الأنبوب، وتحسين استقرار المنطقة الحرارية، والحد من التعرض المفرط للحرارة لمكونات الفرن القريبة.
حامل الكوارتز المخصص هذا مناسب لأفران الانتشار الكهروضوئية، وأنظمة أكسدة ونشر أشباه الموصلات، ومعدات LPCVD، وأفران الأنابيب المختبرية، وغيرها من أنظمة المعالجة ذات درجات الحرارة العالية.
تم تصنيعه من السيليكا المنصهرة عالية النقاء للمساعدة في تقليل التلوث في بيئات المعالجة الحرارية الكهروضوئية وأشباه الموصلات.
يمكن تشكيل عرض الفتحة وعمقها وتباعدها وكميتها بدقة لتتناسب مع سمك وترتيب ألواح العزل.
يتمتع الكوارتز المنصهر بمعامل تمدد حراري منخفض جدًا، مما يساعد الحامل على الحفاظ على ثبات الأبعاد أثناء دورات التسخين والتبريد المتكررة.
هيكل الكوارتز مناسب للتطبيقات التي تنطوي على تغيرات في درجات الحرارة. يعتمد عمر الخدمة الفعلي على معدل التسخين ومعدل التبريد والتحميل الميكانيكي وظروف التثبيت.
يدعم الحامل ألواح عزل متعددة على فترات يمكن التحكم فيها، مما يقلل من الحركة غير المرغوب فيها والإمالة والاتصال المباشر بين اللوحات المجاورة.
يمكن تصنيع الأبعاد الكلية، وتخطيط الفتحة، وميزات التثبيت، وهندسة الحافة، وحالة السطح وفقًا لمجموعة الفرن الموجودة.
| المعلمة | المواصفات المتاحة |
|---|---|
| اسم المنتج | حامل لوحة العزل الحراري الكوارتز |
| أسماء بديلة | دعم لوحة الكوارتز العازلة، حامل فتحة الكوارتز، إطار دعم الكوارتز، حامل حاجز الكوارتز الحراري |
| مادة | كوارتز منصهر عالي النقاء / كوارتز منصهر غير شفاف |
| الحجم المرجعي | 245 × 93 × 38 ملم |
| بناء | حامل دقيق متعدد الفتحات |
| مظهر | أبيض حليبي، معتم، متجمد، أو مخصص |
| كمية الفتحة | حسب الطلب |
| عرض الفتحة | مخصصة حسب سمك اللوحة |
| عمق الفتحة | حسب الطلب |
| تباعد الفتحات | مخصصة وفقا للتصميم الحراري |
| الانتهاء من السطح | أرضية دقيقة، متجمدة، أو مصقولة جزئيًا |
| علاج الحافة | أرضي أو مشطوب أو مستدير |
| نقاء SiO₂ | ما يصل إلى ≥99.99%، اعتمادًا على درجة الكوارتز |
| معامل التمدد الحراري | حوالي 5.5 × 10⁻⁷/ك |
| نقطة تليين | حوالي 1,680 درجة مئوية، حسب درجة المادة |
| درجة حرارة الخدمة الموصى بها | تم التأكيد وفقًا للحمل والهندسة ودرجة الكوارتز وظروف الفرن |
| طرق التصنيع | القطع، التصنيع باستخدام الحاسب الآلي، الشق، الطحن، الحفر، والتنظيف |
| التحمل الأبعاد | مخصصة وفقا للرسم |
| تصنيع حسب الطلب | تصنيع المعدات الأصلية، وتصنيع التصميم الشخصي، والإنتاج القائم على الرسم، والإنتاج القائم على العينة |
الحجم المذكور هو مواصفات مرجعية. يجب تأكيد درجة المواد ودرجة حرارة العمل والتفاوتات والأبعاد الهيكلية وفقًا لتصميم الفرن الفعلي.
يتم تثبيت الحامل عند أو بالقرب من فتحة أنبوب الفرن. يتم إدخال ألواح عزل كوارتز متعددة في الفتحات المُشكَّلة لتشكيل حاجز حراري متعدد الطبقات.
يساعد التباعد المتحكم فيه بين اللوحات على:
يعتمد الأداء الحراري على عدد الألواح، والتباعد، وسمك اللوحة، والمواد، ودرجة حرارة الفرن، وتدفق الهواء، وموضع التثبيت.
يمكن تخصيص حامل لوحة العزل الكوارتز مع:
بالنسبة لأنظمة الأفران الحالية، يمكن أن يعتمد التصنيع على رسم فني، أو نموذج CAD، أو عينة مادية، أو أبعاد التثبيت المقاسة.
تتضمن عملية الإنتاج النموذجية ما يلي:
يتم تحديد مسار التصنيع المحدد وفقًا لنوع المادة وهندسة الفتحات ومتطلبات التسامح وكمية الطلب.
يمكن فحص كل حامل لوح كوارتز بحثًا عن:
يمكن مناقشة تقارير الفحص ومعايير القبول المخصصة للطلبات المجمعة.
يرجى تقديم المعلومات التالية:
يساعد توفير أبعاد لوحة العزل مع رسم الحامل على ضمان خلوص التجميع المناسب.
كل حامل كوارتز محمي بشكل فردي لتقليل خطر التقطيع والخدش والتأثير والكسر أثناء النقل.
تشمل طرق التغليف المتوفرة ما يلي:
إنه يدعم ويضع ألواح عزل كوارتز متعددة بالقرب من فتحة أنبوب الفرن. تشكل مجموعة اللوحة والحامل الكاملة حاجزًا حراريًا متعدد الطبقات وتساعد على حماية مكونات الفرن القريبة من التعرض للحرارة المفرطة.
نعم. يمكن تخصيص كمية الفتحة، العرض، العمق، التباعد، والموضع وفقًا لأبعاد لوحة العزل وتصميم الفرن.
نعم. التصنيع على أساس العينة متاح. ومع ذلك، يوصى برسم الأبعاد عندما تكون هناك حاجة إلى تباعد دقيق بين الفتحات أو تفاوتات التثبيت.
نحن بحاجة إلى سمك لوحة العزل، وتخليص التجميع المطلوب، ودرجة حرارة التشغيل، واتجاه التثبيت، وتحمل الأبعاد.
لا، هذا مجرد حجم مرجعي للمنتج المعروض. يمكن تخصيص الأبعاد الكلية وهندسة الفتحات.
نعم. يمكننا تصنيع الحامل وألواح عزل الكوارتز المطابقة كمكونات فردية أو كتجميع كامل.
قد يكون الكوارتز المنصهر مناسبًا لنطاق درجة الحرارة هذا، لكن الأداء طويل المدى يعتمد على درجة الكوارتز، وهندسة المكونات، والحمل الميكانيكي، وطريقة التركيب، والتدوير الحراري، وجو الفرن. يجب مراجعة ظروف التشغيل قبل تأكيد التصميم.
نعم. تتوفر خدمات الإنتاج الأولي والدفعة الصغيرة والحجم.
