| الاسم التجاري: | ZMSH |
| الـ MOQ: | 50 |
| وقت التسليم: | 2-4 أسبوع |
| شروط الدفع: | تي/تي |

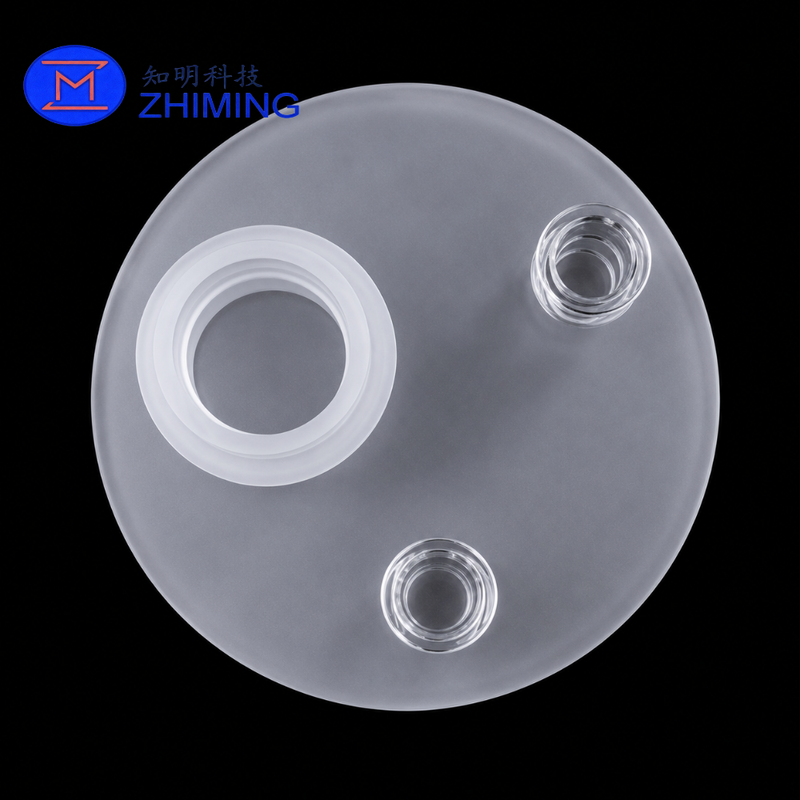

لوحة شفط الفراغية الكوارتز المذابة المخصصة لمعالجة رقائق أشباه الموصلات
لوحة امتصاص الفراغ الكوارتز المصبوبة خصيصاً، والمعروفة أيضاً باسم شاك الفراغ الكوارتز، أو قرص امتصاص الكوارتز، أو حامل رقاقة الكوارتز، تستخدم لدعم، وضع،وتحتوي على رقائق أو أسطوانات دقيقة من خلال امتصاص فراغ مُتحكم به.
المصنوعة من الكوارتز المتصاعد النقي، يجمع المكون بين التوسع الحراري المنخفض، والمقاومة الكيميائية الممتازة، واستقرار درجات الحرارة العالية، وانخفاض احتمال التلوث.انها مناسبة لنصف الموصلات، الطاقة الكهروضوئية، البصرية، المختبر، وغيرها من بيئات المعالجة عالية النقاء.
يمكن تصنيع اللوحة مع قنوات فراغ مخصصة ، ومنافذ مركزية ، وأنابيب الكوارتز ، ومنافذ ، وواجهات متدرجة ، وهياكل اتصال مصفحة.يتم إنتاج الأبعاد وظروف السطح وفقًا لتصميم المعدات ومتطلبات التشغيل الخاصة بالعميل.
مصنوع من السيليكا المذابة عالية الجودة مع انخفاض مستويات الشوائب المعدنية، مما يساعد على تقليل التلوث أثناء التعامل مع الوافرات ومعالجة الركيزة.
يساعد معامل التوسع الحراري المنخفض الصفيحة على الحفاظ على استقرار الأبعاد عند تعرضها لتغيرات درجة الحرارة.
يقدم الكوارتز المذاب مقاومة ممتازة للعديد من الأحماض والمواد الكيميائية المعالجة المستخدمة في بيئات أشباه الموصلات والمختبرات.وسائل المعالجة الخاصة يجب تقييمها بشكل منفصل.
يمكن تصميم منافذ الفراغ، والفتحات المركزية، واتصالات الغاز، ومنافذ نقل السوائل، والخنادق، وأنابيب الكوارتز المطوية وفقًا لتخطيط المعدات.
تتوفر خيارات الطحن واللمع الميكانيكي واللمع الناري والطلاء والتنظيف لتلبية متطلبات مختلفة للمسطحة والختم والنظافة وحالة السطح.
يمكن تصنيع كل لوحة امتصاص فراغية من الكوارتز من الرسم التقني أو العينة المادية أو أبعاد المعدات أو مواصفات التطبيق.
| البند | المواصفات المتاحة |
|---|---|
| اسم المنتج | لوحة شفط فراغية من الكوارتز المذابة |
| أسماء بديلة | صاروخ فراغ الكوارتز، قرص شفط الكوارتز، لوحة فراغ الكوارتز، حامل رقائق الكوارتز |
| المواد | الكوارتز المنصهر عالي النقاء / السيليكا المنصهر |
| الشكل | مستديرة، مربعة، مستطيلة، أو مخصصة |
| القطر أو الطول الكلي | مخصصة |
| سمك الصفيحة | مخصصة |
| فتح مركزي | مخصصة |
| عدد الموانئ | 1×10 أو حسب الرسمة |
| قطر الميناء | مخصصة |
| موقع الميناء | تصنيع وفقاً للرسم |
| خنادق أو قنوات فراغ | تصميم مخصص اختياري |
| التشطيب السطحي | المفروض أن يكون من النوع الذي يستخدم في المنتجات المعدنية |
| مسطحة | مخصصة حسب التطبيق |
| معالجة الحافة | المزخرفة أو المستديرة أو المطحنة أو الملمعة |
| هيكل الاتصال | الأنابيب المستقيمة ، الميناء المتدفق ، الميناء المزدوج ، المفاصل المطاوعة ، أو الواجهة المخصصة |
| طرق المعالجة | قطع، معالجة CNC، الحفر، طحن، اللحام، البوليسة، التسخين والتنظيف |
| مساحات التسامح | تأكيد حسب الحجم والهندسة والرسومات |
| التخصيص | التصنيع المعتمد على الصناعات الأولية، والتصنيع القائم على العينات والتصميم |
يجب تقييم الأبعاد القصوى، والتسامحات الممكنة، والظروف الحرارية، ومستوى الفراغ، والقيود الضغطية وفقا للتصميم النهائي وبيئة التشغيل.
تطبيقات نموذجيةيمكن تخصيص لوحة فراغ الكوارتز مع:
يجب تصميم هندسة قناة الفراغ وتوزيع فتحة الشفط وفقًا لحجم اللوحة، وسمك الركيزة، وقوة الاحتفاظ المطلوبة، ومساحة الاتصال المسموح بها.
نحن نقدم خدمات تصنيع الكوارتز المتكاملة، بما في ذلك:
يمكن تصنيع تخطيطات فتحات معقدة ، وموانئ لحام ، وهياكل اتصال مخصصة وفقًا للرسومات التقنية التفصيلية.
بالمقارنة مع المكونات المعدنية أو البلاستيكية أو الزجاجية التقليدية ، يوفر الكوارتز المذاب العديد من المزايا لمعالجة النقاء العالي:
يجب تأكيد ملاءمة الكوارتز المنصهر وفقًا للحمل الميكانيكي المطلوب ومستوى الفراغ وظروف الدورة الحرارية والبيئة الكيميائية.
يرجى تقديم المعلومات التالية للتقييم التقني والاقتراح:
يوصى بالرسومات ذات الأبعاد للمكونات التي تتطلب وضع منفذ دقيق ، أو هندسة قناة الفراغ ، أو تحملات تجميع ضيقة.
اعتمادا على الرسم والتطبيق، يمكن فحص كل لوحة امتصاص الكوارتز على:
يتم حماية كل عنصر بشكل فردي بالرغوة أو الفيلم أو التعبئة والتغليف المخصص لتقليل خطر الخدش والاصطدام والكسر أثناء النقل.
نعم، يمكن تصنيع قطر، سمك، أبعاد فتحة، كمية الميناء، حجم الميناء، تخطيط القضبان، ومواقع الميناء وفقا للرسم.
نعم، يمكننا تقييم وتثبيت مكون من عينة مادية، ومع ذلك، يوصى برسم تقني مقاس عندما تكون هناك حاجة إلى تحميلات دقيقة أو مواقع الموانئ.
نعم، يمكن تصنيع القضبان والقنوات والمساحات المتدفقة و أنماط فتحات الشفط وفقًا لتوزيع الفراغ المطلوب
تشمل الطلاءات المتاحة الأسطح المطحونة، المختلطة، المزدوجة، الملمعة ميكانيكياً، والملمعة بالنار. تعتمد الطلاءة المناسبة على السطحية المطلوبة، وأداء الختم، والحالة البصرية،والنظافة.
نعم، الكوارتز المتصاعد يستخدم على نطاق واسع في معدات أشباه الموصلات بسبب نقائها العالي واستقرارها الحراري
نعم، أنابيب الكوارتز ومنافذ الفراغ والمفاصل وهياكل الفلنج يمكن أن تُلحَق على اللوحة وفقاً لتصميم اتصال الغاز أو الفراغ أو السائل المطلوب.
قدرة السطحية تعتمد على قطر الصفيحة، وسمكها، وتخطيط فتحها، والهياكل المطوية، والصفاء السطحي. يرجى تقديم الرسم والتسامح المطلوب للتقييم الفني.
المنتج مخصص في المقام الأول لاستيعاب الفراغ وتحديد الموقع. تتطلب تطبيقات الضغط الإيجابي تقييمًا منفصلًا للهندسة، سمك الجدار، المفاصل المطوية، درجة الحرارة،و ظروف السلامة.
