تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: ZMSH
إصدار الشهادات: rohs
رقم الموديل: ركيزة الياقوت منقوشة (PSS)
شروط الدفع والشحن
الحد الأدنى لكمية: 25
الأسعار: by case
تفاصيل التغليف: حزمة بسكويت ويفر واحدة في غرفة تنظيف 100 درجة
وقت التسليم: 2-4 أسابيع
شروط الدفع: T/T
Item:: |
Patterned Sapphire Substrate |
Size:: |
2inch, 4inch, 6inch |
Front Surface Finish:: |
Patterned |
Back Surface Finish:: |
SSP:Fine-ground,Ra=0.8-1.2um; DSP:Epi-polished,Ra<0.3nm |
Laser Mark:: |
Back side |
Edge Exclusion:: |
≤2 mm |
Customization:: |
Sapphire PSS of various orientations; Nanometer patterned sapphire substrate（NPSS） |
Application:: |
Light Emitting Diodes (LEDs) |
Item:: |
Patterned Sapphire Substrate |
Size:: |
2inch, 4inch, 6inch |
Front Surface Finish:: |
Patterned |
Back Surface Finish:: |
SSP:Fine-ground,Ra=0.8-1.2um; DSP:Epi-polished,Ra<0.3nm |
Laser Mark:: |
Back side |
Edge Exclusion:: |
≤2 mm |
Customization:: |
Sapphire PSS of various orientations; Nanometer patterned sapphire substrate（NPSS） |
Application:: |
Light Emitting Diodes (LEDs) |

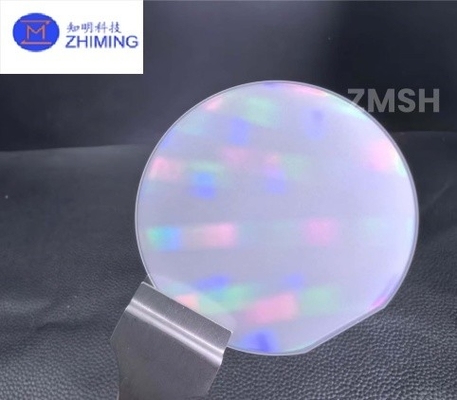

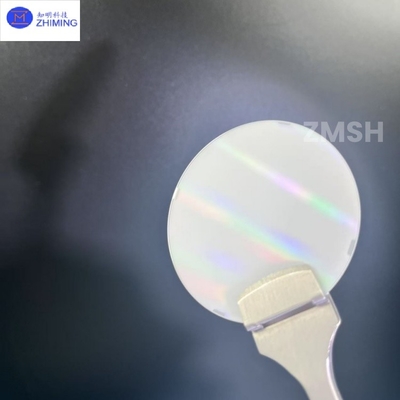

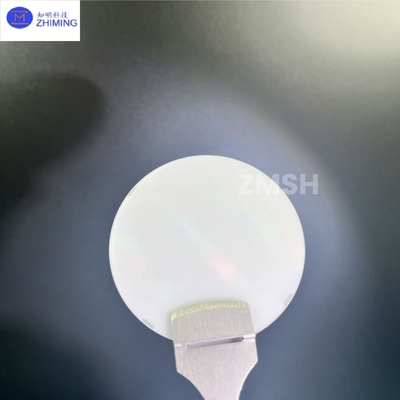

الركيزة الزعفرانية المصممة (PSS) هي الركيزة التي تتشكل عليها الهياكل الدقيقة والنانوية عن طريق تقنيات التصوير الحجري والحفر.يستخدم أساسا في تصنيع LED (الديود الإشعاعي) لتحسين كفاءة استخراج الضوء من خلال تصميم نمط السطح، وبالتالي تحسين سطوع وأداء LED.
الركيزة الزعفرانية المرسومة ((PSS) هي عملية لصنع بعض أنماط الميكرومتر المحددة مثل القبة أو المخروط أو الهرم على الركيزة الزعفرانية.النماذج غير المتساوية على القوالب الزعفرانية يمكن أن تولد انتشار الضوء أو الانكساروبالتالي تحسين كفاءة الضوء.
|
هيكل الكريستال |
مستطيل |
|
مستمرة الشبكة ((nm) |
a=4.76Å c=12.99Å |
|
الكثافة ((g/cm3) |
3.98 |
|
نقطة الذوبان ((°C) |
2040 |
|
صلابة (موهز) |
9 |
|
الثابت الكهربائي |
9.3 ((طائرة)) 11.5 ((طائرة)) |
|
التوصيل الحراري ((W/cm.K) |
0.46 |
|
التوسع الحراري |
6.7*10-6/k ((C الطائرة) 5.0 * 10-6طائرة |
|
مؤشر الانكسار |
1.762-1777 |
|
الإرسال |
عينة الاختبار: الزعفري: D76.2 * 4mm |
|
الأشعة فوق البنفسجية: 200 ~ 380nm 74٪ ~ 84٪ |
|
|
الضوء المرئي: 380-760nm 85% |
|
|
الأشعة تحت الحمراء: 760~1000nm 85% |
|
|
الأشعة تحت الحمراء البعيدة:> 1000nm 80%~100% |
- خصائص المواد:مادة الركيزة هي الزعفرة البلورية الواحدة (Al2O3) ، والتي لديها صلابة عالية ومقاومة عالية للحرارة واستقرار كيميائي.
- هيكل السطح:يتم تصوير السطح والحفر لتشكيل هياكل دورية صغيرة نانوية ، مثل المخاريط أو الأهرامات أو المصفوفات السداسية.
-الخصائص البصرية:من خلال تصميم نمط السطح ، يتم تقليل انعكاس الضوء الكلي في الواجهة وتحسين كفاءة استخراج الضوء.
- الأداء الحراري:تحتوي قاعدة الزعفر على موصلات حرارية ممتازة وهي مناسبة لتطبيقات LED عالية الطاقة.
- مواصفات الحجم:الأحجام الشائعة هي 2 بوصة (50.8 ملم) ، 4 بوصات (100 ملم) ، و 6 بوصات (150 ملم).
|
البند |
أساس زعفرانية مصممة |
||
|
قطرها |
50.8 ± 0.1 ملم |
100.0 ± 0.2 ملم |
150.0 ± 0.3 ملم |
|
سمك |
430 ± 25μm |
650 ± 25μm |
1000 ± 25μm |
|
التوجه السطحي |
الطائرة C (0001) خارج الزاوية نحو المحور M (10-10) 0.2 ± 0.1° |
||
|
الطائرة C (0001) خارج الزاوية نحو المحور A (11-20) 0 ± 0.1° |
|||
|
التوجه السطح الأول |
الطائرة A (11-20) ± 1.0° |
||
|
الطول المسطح الأساسي |
16.0 ± 1.0 ملم |
30.0 ± 1.0 ملم |
47.5 ± 2.0 ملم |
|
طائرة R |
الساعة التاسعة |
||
|
التشطيب الأمامي |
مشكلات |
||
|
التشطيب السطحي الخلفي |
SSP: مطحونة رقيقة، Ra=0.8-1.2um؛ DSP: ملمع Epi، Ra<0.3nm |
||
|
علامة الليزر |
جانب الخلف |
||
|
TTV |
≤8μm |
≤10μm |
≤20μm |
|
القوس |
≤10μm |
≤15μm |
≤25μm |
|
الـ WARP |
≤12μm |
≤20μm |
≤30μm |
|
استبعاد الحافة |
≤2 ملم |
||
|
مواصفات النمط |
هيكل الشكل |
قبة، مخروط، هرم |
|
|
ارتفاع النمط |
1.6~1.8μm |
||
|
قطر النمط |
2.75 إلى 2.85 ميكرومتر |
||
|
مساحة النمط |
0.1~0.3μm |
||
مواصفات تخصيص:
* قاع زعفرة بنمط نانوميتر ((NPSS).
* صفير PSS من مختلف التوجهات.
· تسليط الضوء على كفاءة الاستخراج:تصميم النمط السطحي يقلل من خسارة الضوء ويحسن بكثير من كفاءة الضوء من LEDs.
· خصائص المواد الممتازة:يحتوي رصيف الزعفران على صلابة عالية ومقاومة درجة حرارة عالية واستقرار كيميائي ، مناسبة لبيئات العملية القاسية.
· التوافق القويمطابقة عالية الشبكة مع غان (نيتريد الغاليوم) طبقة البيتاكسي، مناسبة لنمو البيتاكسي عالية الجودة.
· عمر طويل وموثوقية عالية:الركيزة الزعفرية مقاومة للارتداء والتآكل ، مما يطيل عمر الخدمة للجهاز.
· حماية البيئة وتوفير الطاقة:تحسين كفاءة مصابيح LED، وتقليل استهلاك الطاقة، بما يتماشى مع اتجاه التصنيع الأخضر.
1س: ما هو الدور الذي يلعبه الركيزة الزعفرانية المصممة (PSS) في تصنيع LED؟
ج: PSS يقلل من خسارة الضوء من خلال الهيكل الميكرو نانوي السطحي ويحسن كفاءة استخراج الضوء ، وبالتالي يحسن بشكل كبير من سطوع الكهرباء والكفاءة الضوئية من LED.
2السؤال: ما هي مزايا الركيزة الزعفرانية المنسوجة؟
ج: يحتوي PSS على كفاءة استخراج ضوئي عالية ، ومقاومة حرارية ممتازة واستقرار كيميائي جيد ، وتوافق جيد مع الطبقة البدنية GaN ، مناسبة لتصنيع LED عالي الأداء.
