| الاسم التجاري: | ZMSH |
| رقم الطراز: | ZMSH |
| الـ MOQ: | 10 |
| وقت التسليم: | 2-4 أسابيع |
| شروط الدفع: | تي/تي |
نظرة عامة على المنتج

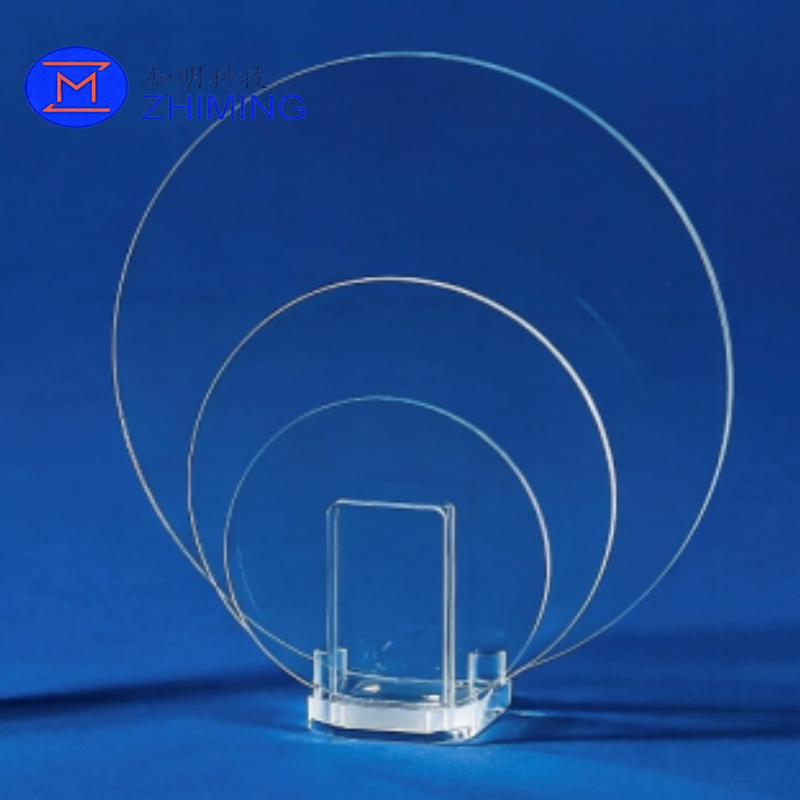

إن حامل الرقاقة المؤقتة من الياقوت عبارة عن حل ركيزة عالي الأداء مصمم لعمليات تعبئة أشباه الموصلات المتقدمة، بما في ذلك معالجة الرقاقة الرقيقة للغاية، وتكامل 2.5D/3D IC، وTSV، وRDL، والتعبئة على مستوى اللوحة خارج المروحة (FOPLP).
إنها توفر منصة دعم صلبة ومستقرة حراريًا ودقيقة الأبعاد لعمليات الربط وفك الارتباط المؤقتة، مما يتيح المعالجة المستقرة للرقائق فائقة الرقة التي يقل سمكها عن 50 ميكرومتر. من خلال معالجة تحديات التشوه الناتجة عن الإجهاد والتشوه الحرج، تعمل شركة النقل على تحسين إنتاجية العملية بشكل كبير، ودقة المحاذاة، واستقرار التصنيع في تدفقات التعبئة والتغليف المتقدمة.
مع استمرار تطور عبوات أشباه الموصلات نحو كثافة تكامل أعلى وهياكل رقاقات أرق، يواجه المصنعون صعوبات متزايدة في الحفاظ على الاستقرار الهيكلي خلال العمليات الحرارية والميكانيكية متعددة الخطوات.
تشمل التحديات الرئيسية ما يلي:
تحد هذه المشكلات بشكل جماعي من قابلية التوسع في العملية، وتقلل من الإنتاجية، وتزيد من تكلفة التصنيع في خطوط إنتاج التعبئة والتغليف المتقدمة.
يعتبر الياقوت مادة هندسية مثالية لحاملات الرقاقة المؤقتة نظرًا لمزيجها الفريد من الخصائص الميكانيكية والبصرية والحرارية. إنه يوفر أساسًا ماديًا مستقرًا لعمليات التعبئة والتغليف المتقدمة التي تتطلب الدقة والتكرار.
يتيح حامل الياقوت ما يلي:
1. صلابة ميكانيكية عالية جدًامع معامل يونج الذي يتراوح بين 345-420 جيجا باسكال، يمنع الزفير بشكل فعال الانحناء والالتواء، مما يضمن الاستقرار الهيكلي أثناء العمليات الحرارية والميكانيكية عالية الضغط.
توفر صلابة فيكرز التي تتراوح بين 1800 و2200 فولت عالي مقاومة ممتازة للتلف السطحي، مما يتيح عمر خدمة طويل ودورات معالجة متكررة.
تدعم النفاذية العالية (> 83% في نطاق 300-1200 نانومتر) عمليات فك الارتباط بالليزر وتضمن التوافق مع تقنيات الربط المؤقتة المتعددة.
يضمن التباين الداخلي المنخفض توزيعًا ثابتًا للضغط، مما يقلل من التشوه الموضعي ويحسن اتساق العملية على مستوى الرقاقة.
مستقر تحت درجات الحرارة العالية وبيئات التنظيف الكيميائي، مما يجعله مناسبًا لعمليات أشباه الموصلات الصناعية ذات إعادة الاستخدام العالية.
| المعلمة | مواصفة |
|---|---|
| حجم الرقاقة | 8 بوصة / 12 بوصة |
| حجم اللوحة | 100 × 100 ملم إلى 510 × 515 ملم |
| نطاق السماكة | 0.7 – 2.0 ملم |
| المعلمة | الدرجة القياسية | درجة متقدمة |
|---|---|---|
| إجمالي تباين السماكة (TTV) | ≥ 3 ميكرومتر | ≥ 2 ميكرومتر |
| الاعوجاج | ≥ 100 ميكرومتر | ≥ 50 ميكرومتر |
| التسامح سمك | ± 0.010 ملم | ± 0.005 ملم |
| خشونة السطح (Ra) | <1.0 نانومتر | <1.0 نانومتر |
| خدش/حفر | 60/40 | 40/20 |
| ملكية | قيمة |
|---|---|
| معامل يونغ | 345 - 420 جيجا باسكال |
| صلابة فيكرز | 1800 – 2200 فولت |
| النفاذية البصرية | >83% (300–1200 نانومتر) |
| كثافة | 3.98 جم/سم3 |
| الموصلية الحرارية | 30-40 وات/م·ك |
| CTE (20 درجة مئوية) | 5.6 – 7.7 ×10⁻⁶/ك |
تتيح حاملة الرقاقة المؤقتة المصنوعة من الياقوت لمصنعي أشباه الموصلات التغلب على القيود الحرجة المتعلقة بصفحات الالتواء والاستقرار في التغليف المتقدم من خلال تقديم:
س1: ما الذي يجعل الياقوت مناسبًا لناقلات التغليف المتقدمة؟
ج: يجمع الياقوت بين الصلابة العالية للغاية والصلابة والثبات الحراري، مما يقلل بشكل كبير من الالتواء ويحسن التحكم في الأبعاد أثناء معالجة الرقاقات الرقيقة للغاية.
س2: هل الناقل متوافق مع عمليات فك الارتباط بالليزر؟
ج: نعم. يوفر Sapphire نفاذية بصرية عالية في نطاق الأشعة فوق البنفسجية إلى نطاق الأشعة تحت الحمراء المتوسطة، مما يجعله متوافقًا تمامًا مع تقنية فك الارتباط المعتمدة على الليزر وتقنيات الفصل المتقدمة الأخرى.
س3: هل يمكن لحاملات الياقوت دعم تطبيقات التعبئة والتغليف الكبيرة على مستوى اللوحة؟
ج: نعم. يمكن تصنيع حاملات الياقوت في أشكال ألواح كبيرة ذات تسطيح ممتاز وتوزيع موحد للضغط، مما يجعلها مناسبة لـ FOPLP وغيرها من تقنيات التغليف المتقدمة ذات المساحة الكبيرة.
