تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: ZMSH
إصدار الشهادات: rohs
رقم الموديل: ركيزة الياقوت منقوشة (PSS)
شروط الدفع والشحن
الحد الأدنى لكمية: 25
الأسعار: by case
تفاصيل التغليف: حزمة بسكويت ويفر واحدة في غرفة تنظيف 100 درجة
وقت التسليم: 2-4 أسابيع
شروط الدفع: T/T
العنصر:: |
الركيزة الياقوت منقوشة |
الحجم:: |
2inch ، 4inch ، 6inch |
الانتهاء من السطح الأمامي:: |
منقوشة |
التشطيب الخلفي:: |
SSP: مطحونة رقيقة، Ra=0.8-1.2um؛ DSP: ملمع Epi، Ra<0.3nm |
علامة الليزر:: |
الجانب الخلفي |
استبعاد الحافة:: |
≤2 مم |
التخصيص:: |
SAPPHIRE PSS من التوجهات المختلفة ؛ الركيزة الياقوت المنقوش نانومتر （NPSS） |
التطبيق:: |
الثنائيات المنبعثة للضوء (LEDS) |
العنصر:: |
الركيزة الياقوت منقوشة |
الحجم:: |
2inch ، 4inch ، 6inch |
الانتهاء من السطح الأمامي:: |
منقوشة |
التشطيب الخلفي:: |
SSP: مطحونة رقيقة، Ra=0.8-1.2um؛ DSP: ملمع Epi، Ra<0.3nm |
علامة الليزر:: |
الجانب الخلفي |
استبعاد الحافة:: |
≤2 مم |
التخصيص:: |
SAPPHIRE PSS من التوجهات المختلفة ؛ الركيزة الياقوت المنقوش نانومتر （NPSS） |
التطبيق:: |
الثنائيات المنبعثة للضوء (LEDS) |

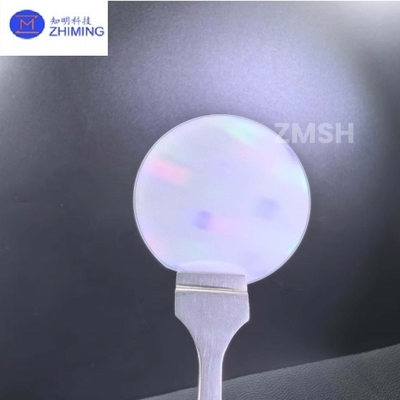

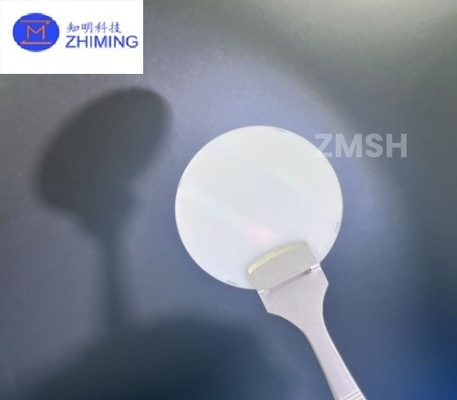

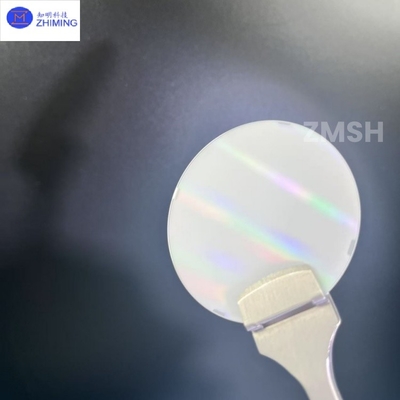

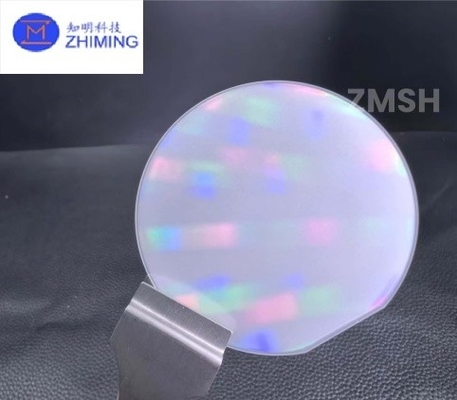

الركيزة الزعفرانية المصممة (PSS) هي ركيزة زعفرانية مصممة مصغرة. وقد استخدمت على نطاق واسع في ثنائيات إنبعاث الضوء عالية الطاقة القائمة على نتريد الغاليوم (LEDs) ،ما هي مصادر الضوء البديلة الأكثر واعدة للإضاءة العامةمع الاختراق في تكنولوجيا رصيف الزعفرة النمطية، وقد وصلت كفاءة LEDs عالية الوضوح على أساس نتريد الغاليوم إلى مستوى قياسي يصل إلى 150 lm / W. The efficiency improvement of gallium nitride based leds using patterned sapphire substrate technology is usually attributed to the improvement of light extraction efficiency and internal quantum efficiencyالنمط المنتج على الركيزة الزعفرانية يعادل تأثير الانعكاس الداخلي الكلي في واجهة نتريد الغاليوم / الزعفران.يتم تحسين الكفاءة الكمية الداخلية بسبب النمو الجانبي المحتمل لفيلم GaN على رصيف الزفير القائم على النمطمما يقلل من خلع الخيط.
باختصار ، تنتج طبقات GaN البصرية المزروعة على PSS عيوبًا عريضة البصرية وأعيبًا أقل بين GaN وذراع الزفير. بالإضافة إلى ذلك ،تتناسب معايير الشبكة من PSS بشكل أفضل مع GaN، والنمو البيتاكسيال لـ GaN على PSS يؤدي إلى انخفاض كثافة الانحراف وعدم تطابق مؤشر الانكسار ، وبالتالي تحسين جودة البيتاكسيال.
الركيزة الزعفرانية المرسومة ((PSS) هي عملية لصنع بعض أنماط الميكرومتر المحددة مثل القبة أو المخروط أو الهرم على الركيزة الزعفرانية.النماذج غير المتساوية على القوالب الزعفرانية يمكن أن تولد انتشار الضوء أو الانكساروبالتالي تحسين كفاءة الضوء.
|
هيكل الكريستال |
مستطيل |
|
مستمرة الشبكة ((nm) |
a=4.76Å c=12.99Å |
|
الكثافة ((g/cm3) |
3.98 |
|
نقطة الذوبان ((°C) |
2040 |
|
صلابة (موهز) |
9 |
|
الثابت الكهربائي |
9.3 ((طائرة)) 11.5 ((طائرة)) |
|
التوصيل الحراري ((W/cm.K) |
0.46 |
|
التوسع الحراري |
6.7*10-6/k ((C الطائرة) 5.0 * 10-6طائرة |
|
مؤشر الانكسار |
1.762-1777 |
|
الإرسال |
عينة الاختبار: الزعفري: D76.2 * 4mm |
|
الأشعة فوق البنفسجية: 200 ~ 380nm 74٪ ~ 84٪ |
|
|
الضوء المرئي: 380-760nm 85% |
|
|
الأشعة تحت الحمراء: 760~1000nm 85% |
|
|
الأشعة تحت الحمراء البعيدة:> 1000nm 80%~100% |
|
البند |
أساس زعفرانية مصممة |
||
|
قطرها |
50.8 ± 0.1 ملم |
100.0 ± 0.2 ملم |
150.0 ± 0.3 ملم |
|
سمك |
430 ± 25μm |
650 ± 25μm |
1000 ± 25μm |
|
التوجه السطحي |
الطائرة C (0001) خارج الزاوية نحو المحور M (10-10) 0.2 ± 0.1° |
||
|
الطائرة C (0001) خارج الزاوية نحو المحور A (11-20) 0 ± 0.1° |
|||
|
التوجه السطح الأول |
الطائرة A (11-20) ± 1.0° |
||
|
الطول المسطح الأساسي |
16.0 ± 1.0 ملم |
30.0 ± 1.0 ملم |
47.5 ± 2.0 ملم |
|
طائرة R |
الساعة التاسعة |
||
|
التشطيب الأمامي |
مشكلات |
||
|
التشطيب السطحي الخلفي |
SSP: مطحونة رقيقة، Ra=0.8-1.2um؛ DSP: ملمع Epi، Ra<0.3nm |
||
|
علامة الليزر |
جانب الخلف |
||
|
TTV |
≤8μm |
≤10μm |
≤20μm |
|
القوس |
≤10μm |
≤15μm |
≤25μm |
|
الـ WARP |
≤12μm |
≤20μm |
≤30μm |
|
استبعاد الحافة |
≤2 ملم |
||
|
مواصفات النمط |
هيكل الشكل |
قبة، مخروط، هرم |
|
|
ارتفاع النمط |
1.6~1.8μm |
||
|
قطر النمط |
2.75 إلى 2.85 ميكرومتر |
||
|
مساحة النمط |
0.1~0.3μm |
||
مواصفات تخصيص:
* قاع زعفرة بنمط نانوميتر ((NPSS).
* صفير PSS من مختلف التوجهات.
1تحسين كفاءة استخراج ضوء LED: تحسن PSS كفاءة استخراج ضوء LED عن طريق تقليل الانعكاس الداخلي وزيادة إنتاج الضوء من خلال أنماط السطح.
2تحسين جودة الكريستال: تساعد الأسطح المرسومة على الحد من العيوب في نمو القاع وتحسين جودة الكريستال.
3أداء إزالة الحرارة المحسّن: يزيد الهيكل المنسوج من منطقة إزالة الحرارة ويساعد على تقليل درجة حرارة تشغيل LED.
4انخفاض التكاليف: زيادة كفاءة الضوء والعائد يقلل من نفايات المواد وانخفاض تكاليف الإنتاج.
1س: ما هو الفرق بين PSS و سبسترات الياقوت المسطح؟
الجواب: PSS: لديه سطح مخطط يعزز استخراج الضوء ويحسن نوعية نمو البلور.
الرواسب الصفراء: لديها سطح ناعم ، مما يؤدي إلى انخفاض كفاءة استخراج الضوء وارتفاع الانعكاس الداخلي.
2س: ما هي الأنماط الشائعة المستخدمة في PSS؟
الجواب: أنماط الهرم: فعالة لاستخراج الضوء والنمو العضلي.
أنماط مخروطية: تشبه الأهرامات ولكن مع أطراف مستديرة.
صفوف العدسات الصغيرة: محسّنة لتحقيق أقصى قدر من إنتاج الضوء.
أنماط مستطيلة: توفير توزيع ضوئي موحد وتحسين نمو البلورات.
3س: لماذا يستخدم الزعفر كقاعدة لـ PSS؟
ج: شفافية عالية: مثالية للتطبيقات التي تنتج الضوء.
الاستقرار الكيميائي: مقاومة للبيئات الكيميائية القاسية.
الاستقرار الحراري: يمكن أن تتحمل درجات الحرارة العالية أثناء تصنيع LED.
التكلفة الفعالة: بأسعار معقولة نسبيًا مقارنةً بالمواد الأساسية الأخرى مثل كربيد السيليكون (SiC).
التغريدة: #الملصق الأزرق الرئيسي (PSS) ، #الملصق الأزرق، #أجزاء من الأزرق الصفراء# القسوة 90، #PSS، #NPSS، #الديودات المصدرة للضوء (LEDs) ، # تصنيع LED، # أجهزة الطاقة القائمة على GaN
