تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: ZMSH
رقم الموديل: رقائق GaN-on-Si
شروط الدفع والشحن
وقت التسليم: 2-4 أسابيع
شروط الدفع: T/T
المواد: |
طبقة GaN على الركيزة si |
الحجم: |
4 بوصة، 6 بوصة، 8 بوصة |
توجيه: |
<111> |
السماكة: |
500um/ 650um |
صلابة: |
9.0 موس |
التخصيص: |
دعم |
المواد: |
طبقة GaN على الركيزة si |
الحجم: |
4 بوصة، 6 بوصة، 8 بوصة |
توجيه: |
<111> |
السماكة: |
500um/ 650um |
صلابة: |
9.0 موس |
التخصيص: |
دعم |
GaN على Si Compound Wafer ، Si wafer ، Silicon Wafer ، Compound Wafer ، GaN على Si Substrate ، Silicon Carbide Substrate ، 4 بوصة ، 6 بوصة ، 8 بوصة ، طبقة غاليوم نتريد (GaN) على سوبستريت السيليكون (Si)
خصائص GaN على رقاقة Si
المزيد عن الغاز النيتروجيني على رقاقة الـ Si
غان-على-سي هو مادة أشباه الموصلات التي تجمع بين مزايا نتريد الغاليوم (غان) والسيليكون (سي).
يمتلك GaN خصائص الفجوة العريضة ، وتحرك الإلكترونات العالي ومقاومة درجات الحرارة العالية ، مما يجعله يملك ميزة كبيرة في التطبيقات عالية التردد والقوة العالية.
ومع ذلك ، تستند أجهزة GaN التقليدية عادة إلى مواد الركيزة باهظة الثمن مثل الزعفر أو كربيد السيليكون.
على النقيض من ذلك ، يستخدم GaN-on-Si رقائق السيليكون أقل تكلفة وأكبر كمادة رصيدة ، مما يقلل إلى حد كبير من تكاليف الإنتاج ويحسن التوافق مع العمليات الحالية القائمة على السيليكون.
تستخدم هذه المادة على نطاق واسع في إلكترونيات الطاقة والأجهزة اللاسلكية اللاسلكية والبصرية.
على سبيل المثال ، أظهرت أجهزة GaN-on-Si أداءً ممتازًا في إدارة الطاقة والاتصالات اللاسلكية والإضاءة الصلبة.
بالإضافة إلى ذلك، مع تقدم تكنولوجيا التصنيع، من المتوقع أن يحل GaN-on-Si محل الأجهزة التقليدية القائمة على السيليكون في مجموعة أوسع من التطبيقات،تعزيز مزيد من التقليص وكفاءة الأجهزة الإلكترونية.
تفاصيل أخرى عنGaN على Siرقائق
| فئة المعلمات | المعلم | القيمة/ النطاق | ملاحظة |
| خصائص المواد | عرض الفجوة النطاقية GaN | 3.4 eV | أشباه الموصلات واسعة النطاق ، مناسبة لتطبيقات درجة الحرارة العالية والجهد العالي والتردد العالي |
| عرض الفجوة السلكية (Si) | 1.12 eV | السيليكون كمادة رصيف يوفر كفاءة أفضل من حيث التكلفة | |
| التوصيل الحراري | 130-170 W/m·K | التوصيل الحراري لطبقة GaN والرصيف السيليكوني حوالي 149 W/m·K | |
| تحرك الإلكترونات | 1000-2000 سم2/فولت | تحرك الإلكترونات في طبقة GaN أعلى من السيليكون | |
| الثابت الكهربائي | 9.5 (GaN) ، 11.9 (Si) | الثوابت الكهربائية لـ GaN والسيليكون | |
| معامل التوسع الحراري | 5.6 ppm/°C (GaN) ، 2.6 ppm/°C (Si) | معامل التوسع الحراري لـ GaN والسيليكون لا يتطابق ، مما قد يسبب الإجهاد | |
| ثابت الشبكة | 3.189 Å (GaN) ، 5.431 Å (Si) | لا تتطابق ثوابت الشبكة من GaN و Si ، مما قد يؤدي إلى خلل | |
| كثافة الانحراف | 108-109 سم -2 | كثافة الانحراف النموذجية لطبقة GaN ، اعتمادًا على عملية النمو البصري | |
| صلابة ميكانيكية | 9 موهز | صلابة نتريد الغاليوم الميكانيكية توفر مقاومة الارتداء والمتانة | |
| مواصفات الوافرات | قطر الوافر | 2 بوصة، 4 بوصة، 6 بوصة، 8 بوصة | الأحجام الشائعة للوافلات GaN-on-Si |
| سمك طبقة GaN | 1-10 ميكرومتر | يعتمد على متطلبات التطبيق الخاصة | |
| سمك القالب | 500-725 ميكرومتر | سمكة نموذجية من الركيزة السيليكونية، دعم القوة الميكانيكية | |
| خشونة السطح | < 1 نانومتر RMS | الخامة من السطح بعد التلميع يضمن نمو عالية الجودة epitaxial | |
| ارتفاع الدرج | < 2 nm | ارتفاع خطوة طبقة GaN يؤثر على أداء الجهاز | |
| صفحة حربية | < 50 ميكرومتر | الصفحة الملتوية للوافير تؤثر على توافق عملية التصنيع | |
| الخصائص الكهربائية | تركيز الإلكترون | 1016-1019 سم-3 | التركيز المنشط من النوع n أو p من طبقة GaN |
| المقاومة | 10−3-10−2 Ω·cm | المقاومة النموذجية لطبقات GaN | |
| تحطم الحقل الكهربائي | 3 MV/cm | قوة الحقل الكهربائي العالية الانهيار من طبقة GaN مناسبة لأجهزة الجهد العالي | |
| الأداء البصري | طول موجة الانبعاث | 365-405 نانومتر (الأشعة فوق البنفسجية / الضوء الأزرق) | طول موجة انبعاث مواد GaN ، المستخدمة في الأجهزة الإلكترونية الضوئية مثل LEDs والليزر |
| معامل الامتصاص | ~ 104 سم -1 | معامل امتصاص مادة GaN في نطاق الضوء المرئي | |
| الخصائص الحرارية | التوصيل الحراري | 130-170 W/m·K | التوصيل الحراري لطبقة GaN والرصيف السيليكوني حوالي 149 W/m·K |
| معامل التوسع الحراري | 5.6 ppm/°C (GaN) ، 2.6 ppm/°C (Si) | معامل التوسع الحراري لـ GaN والسيليكون لا يتطابق ، مما قد يسبب الإجهاد | |
| الخصائص الكيميائية | الاستقرار الكيميائي | عالية | نتريد الغاليوم لديه مقاومة جيدة للتآكل وهو مناسب للبيئات القاسية |
| معالجة السطح | خالية من الغبار و خالية من التلوث | متطلبات النظافة لسطح رقاقة GaN | |
| الخصائص الميكانيكية | صلابة ميكانيكية | 9 موهز | صلابة نتريد الغاليوم الميكانيكية توفر مقاومة الارتداء والمتانة |
| نموذج يونغ | 350 GPa (GaN) ، 130 GPa (Si) | نموذج يونغ لـ GaN والسيليكون ، مما يؤثر على الخصائص الميكانيكية للجهاز | |
| معايير الإنتاج | طريقة النمو القصبي | MOCVD، HVPE، MBE | طرق شائعة للنمو البيتاكسيلي من طبقات GaN |
| العائد | يعتمد على التحكم في العملية وحجم الوافر | يتأثر معدل العائد بعوامل مثل كثافة الانحراف والشق | |
| درجة حرارة النمو | 1000-1200 درجة مئوية | درجات الحرارة النموذجية لنمو طبقات GaN | |
| معدل التبريد | التبريد المسيطر عليه | لمنع الإجهاد الحراري والتشوه، يتم عادة التحكم في معدل التبريد |

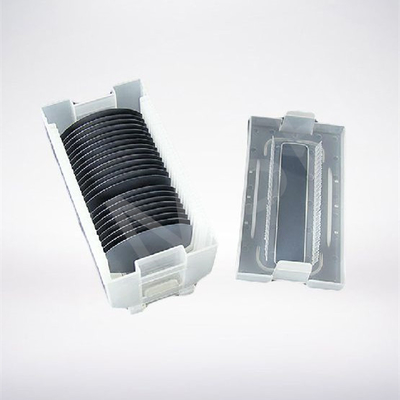

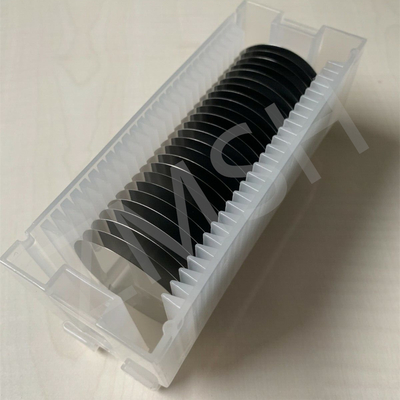

عينات منGaN على Siرقائق
*في الوقت نفسه، إذا كان لديك أي متطلبات أخرى، يرجى الشعور بالحرية في الاتصال بنا لتخصيص واحد.
توصيات المنتجات المماثلة
1.4 بوصة 6 بوصة GaN-على-Si GaN-على-SiC أوبير Epi للتطبيق RF
2.2" 3" FZ SiO2 Single Crystal IC Chips 100um 200um طبقة الأكسدة الجافة الرطبة 100nm 300nm
الأسئلة الشائعة
1س: ماذا عن تكلفة الغاز النيتروجيني على رقائق الـ Si مقارنةً بالرقائق الأخرى؟
ج: بالمقارنة مع مواد الركيزة الأخرى مثل كربيد السيليكون (SiC) أو الزفير (Al2O3) ، فإن رقائق GaN القائمة على السيليكون لها مزايا واضحة من حيث التكلفة ، خاصة في تصنيع رقائق الحجم الكبير.
2س: ماذا عن احتمالات مستقبل الغاز النيتروجيني على رقائق الـ Si؟
ج: غان على سيفيرات الـ Si تحل تدريجياً محل التكنولوجيا التقليدية القائمة على السيليكون بسبب أدائها الإلكتروني المتفوق وفعالية التكلفة.وتلعب دوراً متزايداً في العديد من المجالات المذكورة أعلاه.
