| الاسم التجاري: | ZMSH |
| الـ MOQ: | 10 |
| وقت التسليم: | 2-4 أسابيع |
| شروط الدفع: | تي/تي |

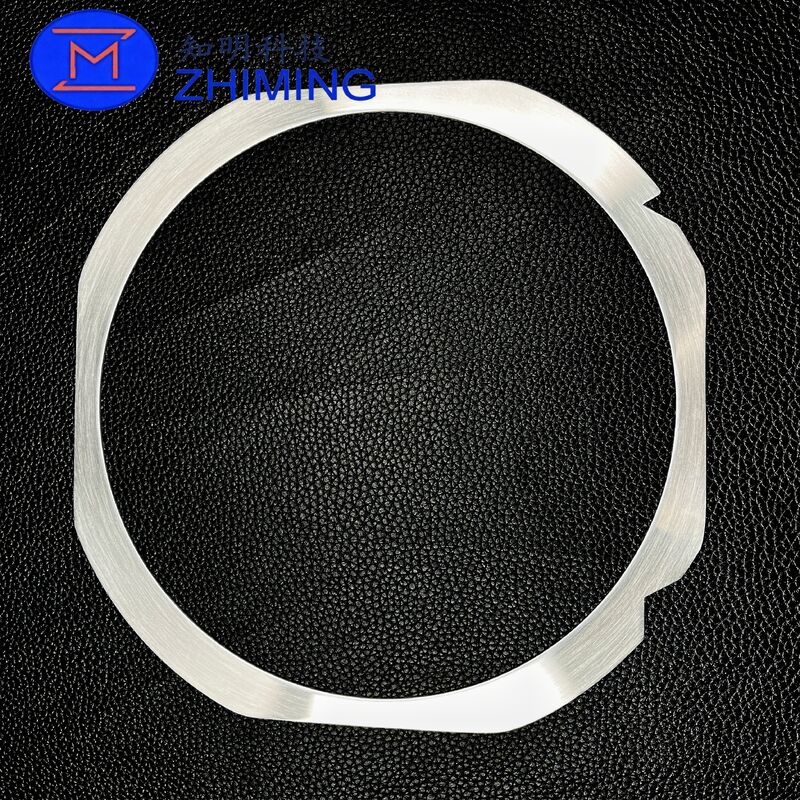

حلقة تركيب الوافر ZMSH ، المعروفة أيضًا باسم حلقة إطار الوافر أو حلقة القسمة ،هو إطار من الفولاذ المقاوم للصدأ مصمم بدقة للتعامل الآمن مع الوافرات في عمليات تصنيع أشباه الموصلات مثل القشرة، طحن الظهر، التلميع، التوصيل، والنقل المؤقت.
المصنوع من الفولاذ المقاوم للصدأ 420، حلقة تركيب رقاقة توفر صلابة ممتازة، مسطحة، واستقرار الأبعاد.يضمن تثبيت رقاقة موثوق بها، يقلل من الاهتزاز والانزلاق ، ويساعد على تحسين الإنتاجية أثناء معالجة رقائق عالية الدقة.
حلقات تثبيت رقائق ZMSH قابلة لإعادة الاستخدام ومتوافقة مع عمليات التنظيف والإصلاح المهنية ، مما يجعلها حلًا فعالًا من حيث التكلفة وموثوقًا لمصانع الرقائق ، OSATs ،ومختبرات أشباه الموصلات.
مصنوعة من الفولاذ المقاوم للصدأ 420 بقسوة عالية ومقاومة للارتداء
مسطحة ممتازة وصلبة لسرعة عالية، حفر دقة عالية
أداء مستقر في دورات التنظيف وإعادة الاستخدام المتكررة
التشطيب السطحي السلس للتوافق مع غرفة نظيفة
مناسبة لكل من أنظمة التعامل اليدوي والأتمتي مع الألواح
أبعاد قابلة للتخصيص، والسمك، وتصميم الحافة المتاحة
| البند | المواصفات |
|---|---|
| اسم المنتج | حلقة تركيب الوافر |
| اسم بديل | حلقة إطار الوافر / حلقة القسمة |
| العلامة التجارية | ZMSH |
| المواد | 420 الفولاذ المقاوم للصدأ |
| الأحجام المتاحة | ستة، ثمانية، اثني عشر |
| سمك | 1.2 ملم (6 ′′ / 8 ′′) ، 1.5 ملم (12 ′′) |
| صلابة | HRC 4855 |
| مسطحة | ≤ 0.2 ملم (6 ′′ / 8 ′′) ، ≤ 0.3 ملم (12 ′′) |
| التشطيب السطحي | لامعة (BA) أو خط الشعر (HL) ، قابلة للتخصيص |
| معدل التسامح في التصنيع | GB/T1184-K، GB/T1804-M |
| إعادة الاستخدام | نعم (مع التنظيف المهني) |
| الحجم (بوص) | القطر الخارجي (ملم) | نصف قطرها الداخلي (ملم) | سمك (ملم) | مسطحة |
|---|---|---|---|---|
| 6 | حوالي 228 | تقريباً 194 | 1.2 | ≤ 0.2 ملم |
| ثمانية | حوالي 296 | حوالي 250 | 1.2 | ≤ 0.2 ملم |
| 12 | حوالي 400 | حوالي 350 | 1.5 | ≤ 0.3 ملم |
ملاحظة: يمكن تخصيص الأبعاد وفقًا للرسومات أو العينات.
يتم استخدام حلقات تركيب رقائق ZMSH على نطاق واسع في:
عمليات حفر وافير شبه الموصلات
طحن وترقية ظهرها
تصميم فيلم بشريط أزرق أو شريط الأشعة فوق البنفسجية
عمليات التثبيت والربط
عبوات أشباه الموصلات ذات المصابيح المضيئة والقوة
الاحتفاظ والنقل المؤقتين للوافير
تنظيف وإصلاح إطار الوافرات المهنية
حفر بالليزر (رقم تسلسلي، رمز QR، رمز شريط، شعار)
الأحجام المخصصة، والسمك، وتصاميم الحافة الخاصة
تغليفات الصفحة النظيفة أو الفراغ
الدعم التقني لمراجعة الرسومات وتطابق الطلبات
تقديم الرسومات أو العينات المادية للتقييم التقني
تأكيد المواصفات والتسامحات ومتطلبات السطح
تلقي الاقتباس على أساس الكمية والتخصيص
الموافقة على عينة ما قبل الإنتاج
الإنتاج الضخم مع التفتيش الكامل والتسليم
يتم استخدام حلقة تركيب رقاقة مع شريط القصاص أو شريط الأشعة فوق البنفسجية لتثبيت رقائق أشباه الموصلات بشكل آمن خلال عمليات مثل القصاص والطحن الخلفي والكشف والربط.يوفر صلابة ميكانيكية واستقرار الأبعاد، مما يمنع حركة الشريحة والاهتزاز وعدم المواءمة أثناء المعالجة عالية الدقة.
بالمقارنة مع حلقات البلاستيك أو الراتنج420 حلقات تثبيت لوحة من الفولاذ المقاوم للصدأتوفر صلابة أعلى بشكل ملحوظ، واستقرار السطحية، ومقاومة الارتداء. فهي أكثر ملاءمة لقطع السرعة العالية، دورات التنظيف المتكررة،وتصنيع أشباه الموصلات عالية الدقة حيث التناسق الأبعاد وطول عمر الخدمة أمر حاسم.
نعم، حلقات تركيب رقائق ZMSH مصنوعة من الفولاذ المقاوم للصدأ 420 مصممةقابلة لإعادة الإستخداممع التنظيف المهني المناسب لإزالة بقايا الشريط واللصق والجسيمات ، يمكن إعادة استخدام الحلقات عدة مرات دون التأثير على السطحية أو الأداء.
