| الاسم التجاري: | ZMSH |
| رقم الطراز: | High-Precision Single-Side Polishing Equipment |
| الـ MOQ: | 3 |
| السعر: | by case |
| وقت التسليم: | 3-6 months |
| شروط الدفع: | T/T |

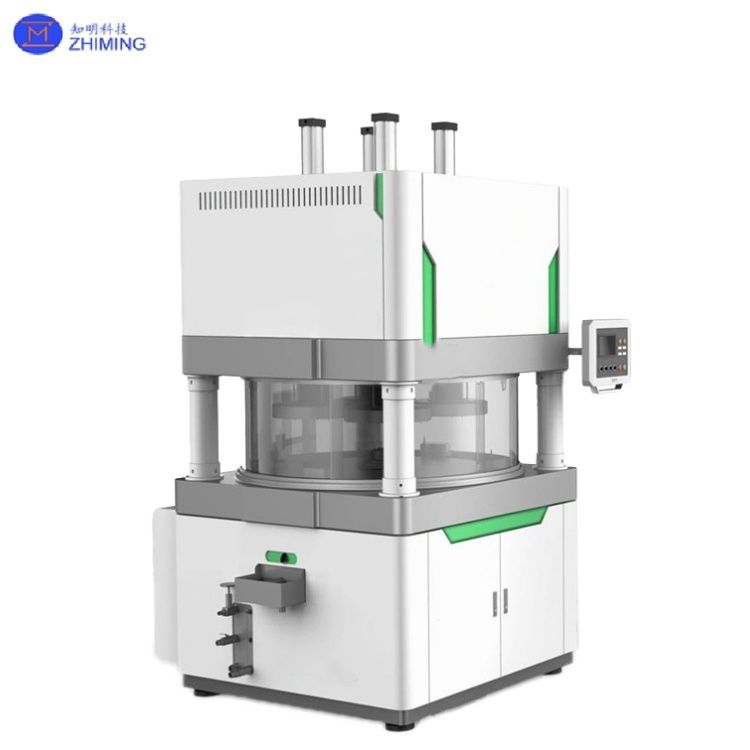

معدات التلميع ذات الدقة العالية من جانب واحد لمواد Si Wafers / SiC / Sapphire
معدات التلميع ذات الجانب الواحد عالية الدقة هي أداة معالجة دقة متخصصة مصممة للمواد الصلبة والهشة (على سبيل المثال ، رقائق السيليكون شبه الموصلة ، كربيد السيليكون ، آرسنيد الغاليوم,من خلال طحن دوران أحادي الاتجاه والتآزر الكيميائي ، يحقق إنهاء سطح عالي للغاية مع مسطحة ≤0.01 مم وخامة السطح Ra ≤0.4 نانومتر.هذه المعدات تستخدم على نطاق واسع في رقاقة نصف الموصلات، طلاء العدسة البصرية ، معالجة مكونات الختم السيراميكية ، وتدعم كل من المعالجة الفردية والفئة ، مما يعزز بشكل كبير الكفاءة والاتساق.
| الفئات | البند | ||||
| القرص الملوث | قطرها | 820 (ملم) | 914 (ملم) | 1282 (ملم) | 1504 (ملم) |
| لوحات السيراميك | قطرها | 305 (ملم) | 360 (ملم) | 485 (ملم) | 576 (ملم) |
| الحجم المثالي للآلات | 50-100 (ملم) | 50-150 (ملم) | 150-200 (ملم) | 200 (ملم) | |
| القوة | القرص الملوث | 11 | 11 | 18.5 | 30 |
| أداة تلوث | / | 0.75×4 | 2.2×4 | 2.2 | |
| معدل الدوران | القرص الملوث | 80 | 65 | 65 | 50 |
| أداة تلوث | / | 65 | 65 | 50 | |
| القدرة | 50ملم | 72 | / | / | / |
| 100ملم | 20 | 28 | 56 | / | |
| 150ملم | / | 12 | 24 | / | |
| 200ملم | / | 4 | 12 | 20 | |
| الجهد الكهربائي | 3 × 16 + 2 × 10 (ملم 2) | ||||
| مصدر الهواء المضغوط | 0.5-0.6MPa | ||||
| الحجم | / | 1920×1125×1680 (ملم) | 1360 × 1330 × 2798 (ملم) | 2234×1780×2759 (ملم) | 1900×1900×2700 (ملم) |
| الوزن | / | 2000 كجم | 3500 كجم | 7500 كجم | 11826 كجم |
1. الطحن الميكانيكي:
2مراقبة الضغط:
3التبريد و التشحيم:
- نعم
4التحكم بالحركة:
|
- نعمفئة الخصائص
|
التفاصيل التقنية
|
|
الإطار عالي الصلابة - نعم |
الهيكل المتكامل للصب والصياغة ، 50 ٪ قدرة أعلى على مكافحة التشوه ؛ نظام الدعم الهيدروليكي ذو أربع نقاط يضمن الاهتزاز < 0.01 مم عند السرعات العالية.
|
|
المكونات الدولية
|
الأجزاء الأساسية (مثل صناديق التروس والحاويات) تستخدم ألمانيا SEW ، اليابان THK ، سويسرا SKF ، لتحقيق دقة نقل <0.005 مم ؛ نظام التحكم الآلي من سيمنز + عاكس شنايدر لتنظيم سرعة 0 ′′ 180 دورة في الدقيقة دون خطوة.
|
|
الواجهة الذكية
|
شاشة تعمل باللمس الصناعية بعرض 10 بوصات تدعم وصفات محددة مسبقاً (التلميع الخام ، التلميع الدقيق ، إصلاح القرص) ، ومراقبة الوقت الحقيقي (الضغط / درجة الحرارة / السرعة) ، والأنذارات التلقائية لإيقاف التشغيل (معدل العيوب < 0).05%).
|
|
تشكيل مرن
|
أحجام أقراص التلميع من φ300 ملم إلى φ1900 ملم، تستوعب قطع العمل 3 ′′1850 ملم؛ خيارات الطاقة من محرك واحد (7.5 كيلوواط) إلى متعدد المحركات (مجموع 30 كيلوواط) ،دعم امتصاص الفراغ والتشديد الميكانيكي.
|
1صناعة أشباه الموصلات
2أجهزة البصريات والدقة:
- نعم
3الإلكترونيات والطاقة الجديدة:
- نعم
4الطيران والدفاع:
- نعم1السؤال: ما هي المزايا الرئيسية لمعدات التلميع ذات الجانب الواحد عالية الدقة؟
ج: يحقق دقة تحت الميكرون مع كفاءة عالية، مثالية لفواكه السيليكون، SiC، والزفير في تصنيع أشباه الموصلات.
2س: ما هي مواد أشباه الموصلات التي يمكن أن تقوم بتجهيزها هذه الآلة الملمعة ذات الجانب الواحد؟
ج: مصممة خصيصًا لفواصل السيليكون وكربيد السيليكون (SiC) وأساسات الزعفران.
