| الاسم التجاري: | ZMSH |
| رقم الطراز: | High-Precision Double-Sided Grinding/Polishing Equipment |
| الـ MOQ: | 3 |
| السعر: | by case |
| وقت التسليم: | 3-6 months |
| شروط الدفع: | T/T |

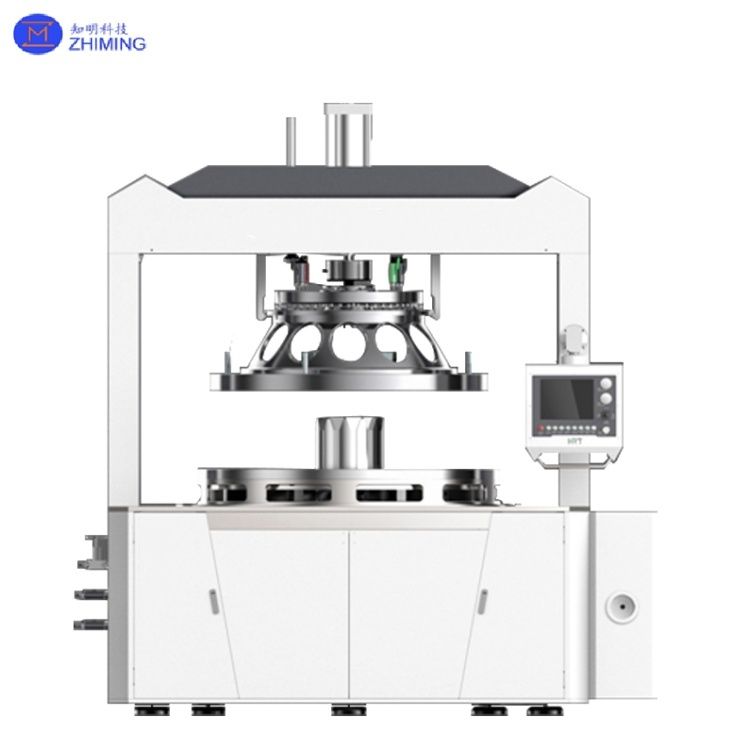

معدات الطحن/التلميع مزدوجة الجوانب عالية الدقة للياقوت/الزجاج/الكوارتز
معدات الطحن/التلميع مزدوجة الجوانب عالية الدقة هي جهاز تشغيل آلي دقيق متخصص مصمم للمواد الصلبة الهشة مثل رقائق أشباه الموصلات، وركائز الياقوت، والزجاج البصري، وكريستال الكوارتز، والسيراميك، والمعادن. من خلال استخدام ألواح طحن مزدوجة تدور في اتجاهات متعاكسة وآلية حركة كوكبية، تحقق المعدات طحنًا وتلميعًا مزدوجًا في وقت واحد، مما يضمن تسطيحًا عاليًا (TTV ≤ 0.6 μm)، وخشونة منخفضة (Ra ≤ 0.4 nm)، وتوازيًا عاليًا (≤ 2 μm). يتم تطبيقه على نطاق واسع في تصنيع أشباه الموصلات، والإلكترونيات الضوئية، والآلات الدقيقة، وصناعات الفضاء، ومعالجة تطبيقات مثل ترقيق رقائق السيليكون، والتشطيب المرآوي للمكونات البصرية، والطحن الدقيق لحلقات إحكام السيراميك، وبالتالي تعزيز كفاءة المعالجة والإنتاجية بشكل كبير.
|
الفئات |
العنصر |
|||
|
آلة التلبيس |
حجم القرص الواحد (مم) |
φ1112×φ380×50 |
φ1230×φ426×50 |
φ1350×φ445×50 |
|
الحد الأقصى للمخطط التفصيلي (مم) |
φ340 |
φ390 |
φ420 |
|
|
آلة تحديد المواقع |
حجم تلميع الكريستال (مم) |
φ1149×φ343×50 |
φ1253×φ403×50 |
φ1380×φ415×50 |
|
الحد الأقصى للمخطط التفصيلي (مم) |
φ340 |
φ390mm |
φ420 |
|
|
معلمة الناقل |
الكمية |
5 |
5 |
5 |
|
عدد الأسنان (النظام المتري) |
200 |
/ |
/ |
|
|
الوحدة (النظام المتري) |
DP12 |
/ |
/ |
|
|
الوحدة (النظام المتري) |
|
|
|
|
|
وضع القيادة |
1 محرك |
/ |
/ |
/ |
|
2 محركات |
Φ12.5kw |
/ |
/ |
|
|
3 محركات |
Φ14.7kw |
Φ24.7kw |
Φ25.45kw |
|
|
4 محركات |
Φ22.7kw |
Φ28.8kw |
Φ35.7kw |
|
|
القدرة |
75mm |
85 |
55 |
60 |
|
100mm |
40 |
20 |
45 |
|
|
125mm |
25 |
25 |
30 |
|
|
150mm |
20 |
5 |
15 |
|
|
جهد الطاقة |
/ |
3x10+2x6(mm²) |
3x10+2x6(mm²) |
3x10+2x6(mm²) |
|
إمداد الهواء المضغوط |
/ |
0.5-0.6MPa |
0.5-0.6MPa |
0.5-0.6MPa |
|
الحجم |
/ |
2655x1680x2900(mm) |
2700x1950x2780(mm) |
2950x1890x2970(mm) |
|
الوزن |
/ |
حوالي 5.5 طن |
حوالي 8 طن |
حوالي 8 طن |
تعمل المعدات من خلال آلية حركة كوكبية:
1. هيكل إطار عالي الصلابة
2. المكونات المعتمدة دوليًا
3. التشغيل الذكي والقدرة على التكيف مع العملية
4. التكوين المرن
1. صناعة أشباه الموصلات
2. البصريات والمكونات الدقيقة
3. الإلكترونيات والطاقة الجديدة
4. الفضاء والدفاع
1. س: ما هي المواد المناسبة لآلات الطحن/التلميع مزدوجة الجوانب عالية الدقة؟
ج: مصممة خصيصًا للمواد الصلبة والهشة مثل الياقوت والزجاج البصري وكريستال الكوارتز والسيراميك ورقائق السيليكون لأشباه الموصلات والمعادن، مما يدعم المعالجة فائقة الدقة مزدوجة الجوانب في وقت واحد.
2. س: ما هي مستويات الدقة التي يمكن أن تحققها آلات الطحن مزدوجة الجوانب؟
ج: التسطيح ≤2 μm، خشونة السطح Ra <0.4 نانومتر، تفاوت السماكة ±0.5 μm، تلبية المتطلبات المتطورة لرقائق أشباه الموصلات والمكونات البصرية.
