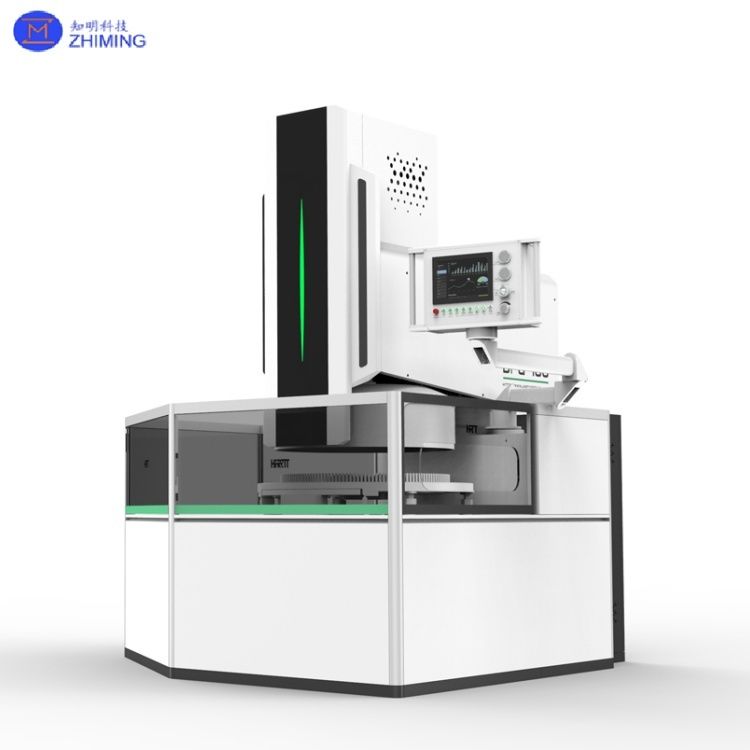

آلة طحن دقة مزدوجة الجانبين للمعادن/غير المعادن/السيراميك/البلاستيك

آلة طحن دقة مزدوجة الجانبين للمعادن/غير المعادن/السيراميك/البلاستيك

آلة الطحن الدقيقة ذات الجانبين هي آلة عالية الدقةمعدات معالجة عالية الكفاءة مصممة خصيصا للطحن ذو سطحين لكل من المواد المعدنية (مثل الفولاذ المقاوم للصدأ)، سبائك الألومنيوم ، سبائك التيتانيوم) والمواد غير المعدنية (بما في ذلك السيراميك والبلاستيك والزجاج).هذه المعدات تضمن التوازي الممتاز (≤0.002mm) وقسوة السطح الممتازة (Ra ≤0.1μm) ، مما يجعلها قابلة للتطبيق على نطاق واسع في مكونات السيارات وتعبئة أشباه الموصلات ومحامل الدقة والعناصر البصرية والصناعات الأخرى.

بالمقارنة مع آلات الطحن التقليدية ذات الجانب الواحد،طاحونة الدقة ذات الجانبين تزيد بشكل كبير من كفاءة الإنتاج من خلال المعالجة المزامنة ذات العجلات المزدوجة مع تقليل أخطاء التشبيك، مما يجعلها مناسبة بشكل خاص للكميات الكبيرةإنتاج المكونات الدقيقة. مع تصميم وحدات، وتدعم المعدات تحميل / تفريغ تلقائي، والتحكم الذكي في الضغط،والفحص أثناء العملية لتلبية متطلبات التصنيع الذكي الحديثة.

المعلمات التقنية لجهاز طحن دقيق مزدوج الجانبين

مبدأ عمل آلة طحن دقة مزدوجة الجانبين

تتضمن الآليات التشغيلية الأساسية:

1نظام طحن متزامن ذو عجلتين:

• Upper and lower high-precision grinding wheels (typically diamond or CBN) rotate in opposite directions while workpieces are conveyed via planetary carriers or belts for simultaneous dual-surface processing.
• يتم التحكم بدقة في ضغط الطحن (منطقة 0.1-1.0 MPa) من خلال المحركات الخدمية أو الأنظمة الهيدروليكية لاستيعاب معدلات إزالة المواد المختلفة.

2نظام تحديد المواقع والدعم الدقيق:

• يتم وضع قطع العمل باستخدام أدلة خطية عالية الدقة ومحركات الخدمة ، مما يضمن دقة الأبعاد من ± 0.001mm.
• مقاييس سمك البصرية / الليزر الاختيارية تتيح المراقبة في الوقت الحقيقي وتعديل المعلمات التلقائي.

3نظام التبريد وإزالة الشظايا:

• تنخفض طائرات المبردات عالية الضغط (على أساس الماء أو الزيت) من التشوه الحراري والحطام ، مما يطيل عمر العجلة.
• نظام التصفية المغناطيسية المتكاملة + أنظمة الفصل الطرد المركزي تضمن تنظيف المبرد وتدويره الفعال.

4نظام التحكم الذكي:

• مجهزة بجهاز سيطرة من شركة سيمنس / ميتسوبيشي وشاشات تعمل باللمس 10 بوصة لتخزين المعلمات وتشخيص الأخطاء والرصد عن بعد.
• وظيفة الطحن التكيفية تعمل تلقائيًا على تحسين السرعة والضغط ومعدل التغذية بناءً على صلابة قطعة العمل.

خصائص آلة طحن دقة مزدوجة الجانبين

1هيكل عالية الصلابة:

• يستخدم جسم الجهاز حديد صلب عالي القوة مع معالجة الشيخوخة ، مما يوفر مقاومة هزة استثنائية أثناء التشغيل عالي السرعة (حتى سرعة عجلة 1500 دورة في الدقيقة).
• محامل الدقة والمسمارات الكروية المجهزة مسبقاً على المواسير / الدلائل تضمن تكرارية ديناميكية ≤0.003mm.

2التحكم الذكي والتشغيل:

• توفر وحدات التحكم الآلي والعاكسات ذات العلامة التجارية الدولية وقت استجابة < 1ms وقدرة قوية على مكافحة التدخل.
• يدعم HMI واجهة متعددة اللغات ، وتصور البيانات في الوقت الحقيقي وإدارة الوصفات لتبسيط التشغيل.

3قابلية التوسع:

• نظام الذراعين الروبوتية / النقل الاختيارية تمكن الإنتاج المستمر بدون طيار (وقت الدورة يمكن تقليله إلى 5 ثانية / قطعة).
• تتوفر صيغ عجلات متعددة (الماس / CBN / الراتنج) لتحسين طحن الفولاذ والسيراميك والمواد المركبة الخ.

4الدقة والمرونة:

• التحكم في الضغط بالدائرة المغلقة (دقة ± 1٪) يمنع الزيادة / التخفيض من خلال أجهزة استشعار القوة.
• الأجهزة المخصصة تستوعب مكونات ذات شكل خاص (شفرات التوربينات، حلقات الختم الخ).

1س: ما هي المواد التي يمكن معالجتها باستخدام آلة طحن دقة مزدوجة الجانبين؟
ج: تعمل طواحيننا ذات الجانبين على معالجة المعادن (الصلب / الألومنيوم) والسيراميك والبلاستيك والمواد المركبة مع موازية ≤0.002mm وRa ≤0.1μm.

2س: كيف تحسن طحن الجانبين الكفاءة مقارنة بالجانب الواحد؟
الجواب: المعالجة المزدوجة السطحية في وقت واحد تعزز الإنتاجية 3-5x مع القضاء على أخطاء إعادة التوجيه ، وتحقيق تسامح سمك ± 0.001mm.
