تفاصيل المنتج:
شروط الدفع والشحن:
|
| نظام الأشعة السينية: | أنبوب الأشعة السينية | حجم العينة: | الرقاقة: 2-12 بوصة ؛ السبل: ≤200 مم (قطر) × 500 مم (طول) |
|---|---|---|---|
| النطاق الزاوي: | θ: -10 درجة إلى +50 درجة ، 2θ: -10 ° إلى +110 درجة | دقة التوجيه: | ± 10 ″-± 30 ″ (نماذج عالية الدقة: ± 3 ″) |
| حركة متعددة المحاور: | وضع x/y/z- المحور ، دوران 360 درجة ± 15 درجة ، التحكم في الميل | سرعة المسح: | اتجاه كامل في 10 ثوانٍ (مؤتمتة بالكامل) |
| التطبيقات: | تصنيع أشباه الموصلات ، معالجة المواد البصرية | ||
| إبراز: | أداة تحديد اتجاه الرقاقة لتحديد زاوية القطع,أداة تحديد اتجاه الرقاقة عالية الدقة,High Precision Wafer Orientation Instrument |
||

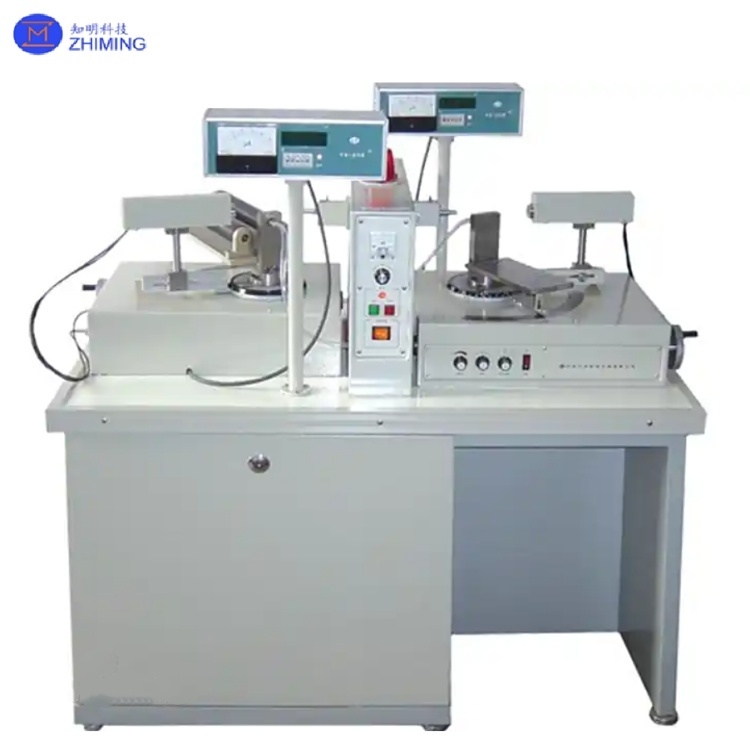

أداة توجيهية رقائق على أساس XRD لتحديد زاوية القطع بدقة عالية
أداة توجيه الشريحة هي جهاز عالي الدقة على أساس تقنية انعكاس الأشعة السينية (XRD)مصممة لصناعات أشباه الموصلات والمواد البصرية لتحديد اتجاه الشبكة البلورية وزوايا القطعوتشمل مكوناتها الأساسية:
| - نعمفئة المعلمات | المعيار | المواصفات / الوصف |
| نظام الأشعة السينية |
أنبوب الأشعة السينية | الهدف النحاسي (Cu) ، النقطة المحورية 0.4 × 1 ملم ، تبرد بالهواء |
| تشغيل الجهد/التيار | 30 كيلو فولت، 0 ≈ 5 مآ قابل للتعديل | |
| نوع الكاشف | أنبوب غايجر-مولر (طاقة منخفضة) أو عداد التوهج (طاقة عالية) | |
| ثابت الزمن | 0.1/0.4/3 ثانية قابلة للتعديل | |
| غونيومتر |
حجم العينة | رقاقة: 2 ′′12 بوصة؛ إنغوت: ≤200 مم (قطر) × 500 مم (طول) |
| النطاق الزاوي | θ: -10° إلى +50°، 2θ: -10° إلى +110° | |
| دقة التوجه | ±10′′ ±30′′ (نموذج الدقة العالية: ±3′′) | |
| الدقة الزاوية | الحد الأدنى للقراءة: 1 " (رقمي) أو 10 " (المقياس) | |
| سرعة المسح | التوجه الكامل في 10 ثواني (أتمتة بالكامل) | |
| الأتمتة والتحكم |
مرحلة العينة | خروط V (2 ′′ 8 بوصة) ، محاذاة الحافة / OF ، سعة 1 ′′ 50 كجم |
| حركة متعددة المحاور | تحديد موقع محور X/Y/Z، دوران 360 درجة ± 15 درجة، التحكم في الانحناء | |
| واجهة | PLC/RS232/Ethernet، متوافق مع MES | |
| المواصفات الفيزيائية |
الأبعاد | 1130 × 650 × 1200 مم (L × W × H) |
| الوزن | 150~300 كجم | |
| متطلبات الطاقة | الطاقة المفردة 220 فولت ± 10٪، 50/60 هرتز، ≤0.5 كيلوواط | |
| مستوى الضوضاء | < 65 ديسيبل (في التشغيل) | |
| الميزات المتقدمة |
تحكم التوتر في الحلقة المغلقة | مراقبة في الوقت الحقيقي، تنظيم التوتر 0.1~1.0 MPa |
| تحسين القيادة الذكية | اكتشاف العيوب، تنبيهات الصيانة التنبؤية | |
| التوافق مع العديد من المواد | يدعم الكريستالات المكعبة (Si) ، السادسة الأطراف (الناعق) ، وغير متماثلة (YAG) |
الجهاز يعمل من خلال تقنيات انكسار الأشعة السينية ومسح أوميغا:
التقطيع بالأشعة السينية:
- نعم
2" أوميغا "
- نعم
3التحكم الآلي:
|
- نعمالخصائص
|
وصف
|
المعايير التقنية/دراسات الحالة
|
|
دقة فائقة
|
دقة مسح أوميغا ± 0.001 درجة، حل FWHM منحنى الهزاز < 0.005 درجة
|
خطأ قطع رقائق الكربيد السيليكون ≤ ± 0.5°
|
|
قياسات السرعة العالية - نعم |
اكتساب كل البيانات البلورية بمسح واحد، أسرع 200 مرة من اليدوي
|
اختبار دفعة رقائق السيليكون: 120 رقاقة/ساعة
|
|
التوافق مع العديد من المواد - نعم |
يدعم الكريستالات المكعبة (Si) ، السادسة الأطراف (الناعق) ، وغير متماثلة (YAG)
|
المواد المطبقة: SiC، GaN، الكوارتز، الجرانيت
|
|
إدماج الذكاء الاصطناعي
|
خوارزميات التعلم العميق لاكتشاف العيوب، وتحسين العمليات في الوقت الحقيقي
|
تصنيف العيوب يقلل من معدل الخردة إلى < 1%
|
|
تصميم وحدات
|
منصة X-Y قابلة للتوسيع لرسومات ثلاثية الأبعاد أو تكامل EBSD
|
الكشف عن كثافة خلع رقائق السيليكون ≤100 سم -2
|
1تصنيع أشباه الموصلات:
2معالجة المواد البصرية:
3السبائك عالية الحرارة والسيراميك:
4البحوث ومراقبة الجودة:
1س: كيفية معايرة جهاز توجيه الوافر؟
الجواب: يتضمن المعايرة محاذاة مصدر الأشعة السينية والكاشف باستخدام بلورات مرجعية ، والتي تتطلب عادة دقة زاوية < 0.001 درجة وتعديلات برمجية تلقائية للدقة.
س: ما هو الدقة النموذجية لأداة توجيه الوافر؟
الجواب: النماذج المتطورة تحقق دقة ± 0.001 درجة، وهو أمر بالغ الأهمية لقطع رقائق أشباه الموصلات وتحليل عيوب الكريستال في الصناعات مثل الطاقة الشمسية والسيراميك المتقدمة.
العلامات:أداة توجيه الوافر,#"تعتمد على تقنية "إكس آر دي # سفير # سي سي # قطع دقيق # تحديد الزاوية
