تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: ZMSH
إصدار الشهادات: rohs
Model Number: Fully Automatic Precision Dicing Saw equipment
شروط الدفع والشحن
الحد الأدنى لكمية: 2
الأسعار: by case
Delivery Time: 5-10months
Payment Terms: T/T
حجم العمل:: |
φ8 "، φ12" |
Spindle:: |
Dual-axis 1.2/1.8/2.4/3.0, Max 60000 rpm |
حجم الشفرة:: |
2 "~ 3" |
Operating Voltage:: |
3-phase 380V 50Hz |
Dimensions (W×D×H):: |
1550×1255×1880 mm |
Weight:: |
2100 kg |
حجم العمل:: |
φ8 "، φ12" |
Spindle:: |
Dual-axis 1.2/1.8/2.4/3.0, Max 60000 rpm |
حجم الشفرة:: |
2 "~ 3" |
Operating Voltage:: |
3-phase 380V 50Hz |
Dimensions (W×D×H):: |
1550×1255×1880 mm |
Weight:: |
2100 kg |
خلاصة

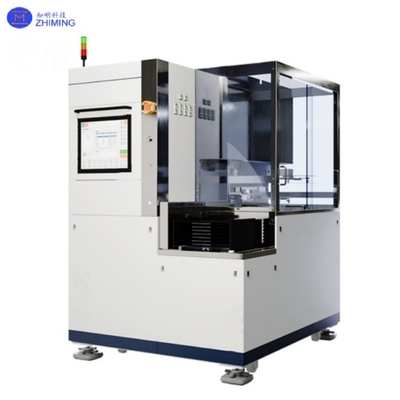

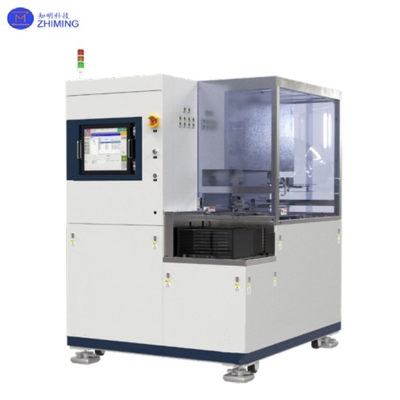

أجهزة قطعة قطعة دقيقة تلقائية بالكامل للقطعة قطعة قطعة قطعة قطعة 8 بوصة 12 بوصة
المنشار التلقائي بالكامل هو نظام قطع نصف الموصلات المتقدم المصمم لفصل الدقة العالية للوافير (8 "/12") والمواد الهشة.استخدام تكنولوجيا شفرة الماس (30،000-60,000 RPM) ، فإنه يحقق دقة القطع على مستوى الميكرون (± 2μm) مع الحد الأدنى من الشظايا (< 5μm) ، متفوقًا على الأساليب البديلة في أجهزة أشباه الموصلات وتطبيقات التعبئة والتغليف المتقدمة.النظام يدمج أدوات عالية الصلابة، مراحل تحديد المواقع النانومترية، ومواءمة الرؤية الذكية للعمل بدون طيار، وتلبية المتطلبات الصارمة لتصنيع الرقائق الحديثة ومعالجة أشباه الموصلات من الجيل الثالث.
المعلمات التقنية
| المعلم | المواصفات |
| حجم العمل | Φ8" Φ12" |
| الفولاذ | محور مزدوج 1.2/1.8/2.4/3.0، 60000 دورة في الدقيقة |
| حجم الشفرة | "2" ~ 3" |
| محور Y1 / Y2 | زيادة خطوة واحدة: 0.0001 ملم |
| دقة تحديد الموقع: < 0.002 ملم | |
| نطاق القطع: 310 ملم | |
| محور إكس | نطاق سرعة التغذية: 0.1~600 مم/ث |
| محور Z1 / Z2 | زيادة خطوة واحدة: 0.0001 ملم |
| دقة تحديد الموقع: ≤ 0.001 ملم | |
| θ المحور | دقة الموقع: ± 15 " |
| محطة التنظيف | سرعة الدوران: 100~3000 دورة في الدقيقة |
| طريقة التنظيف: شطف السيارات وتجفيفها | |
| الجهد التشغيلي | ثلاث مراحل 380V 50Hz |
| الأبعاد (W × D × H) | 1550×1255×1880 مم |
| الوزن | 2100 كجم |
المزايا
1. مسح الإطار عالية السرعة كاسيت مع نظام تحذير منع الاصطدام تمكن من تحديد الموقع بدقة سريعة والقدرة على تصحيح الأخطاء متفوقة
2. وضع القطع المتزامن المبتكر ذو المفاصل المزدوجة يزيد من كفاءة المعالجة بنسبة 80٪ مقارنة بنظم المفاصل الواحدة
3. المسامير الكرة المستوردة الممتازة ، والدلائل الخطية ، والتحكم في الحلقة المغلقة للشبكة على المحور Y تضمن استقرار التصنيع على المدى الطويل ؛
4العملية الآلية بالكامل (التحميل/التحديد/القطع/التفتيش) تقلل بشكل كبير من التدخل اليدوي.

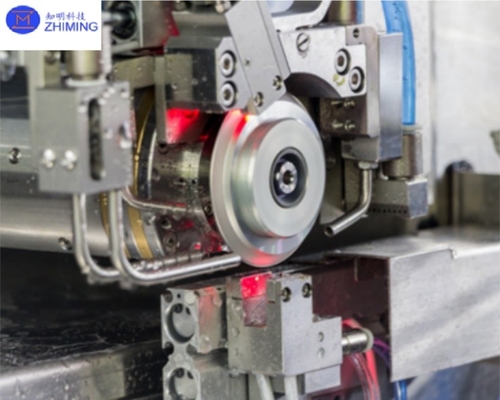

5. تصميم الفريد للدبابيس المزدوجة على طراز البوابة مع فاصل الحد الأدنى للشفرة 24 مم يستوعب متطلبات القطع المتنوعة
الخصائص
1نظام قياس ارتفاع عالي الدقة بدون اتصال
2. القدرة على قطع متعدد الصفائح في وقت واحد بشفرة مزدوجة
3أنظمة الكشف الذكية (معايرة تلقائية / فحص علامة القطع / مراقبة كسر الشفرة)
4خوارزميات التنسيق متعددة الأوضاع قابلة للتكيف مع متطلبات العملية المختلفة
5مراقبة الموقع في الوقت الحقيقي مع تصحيح الخطأ التلقائي
6آلية التحقق من جودة القطعة الأولى
7التكامل مع وحدة التشغيل الآلي للمصنع
مواد التكيف والتطبيقات
| المواد | تطبيقات نموذجية | متطلبات المعالجة |
| نتريد الألومنيوم (AlN) | الرواسب الحرارية ذات الطاقة العالية، عبوات LED | القسمة منخفضة الإجهاد ، منع التشطيب |
| PZT السيراميك | مرشحات الجيل الخامس، أجهزة رأي | قطع استقرار عالية التردد |
| تيلوريد البزموث (Bi2Te3) | وحدات كهربائية حرارية | المعالجة منخفضة الحرارة |
| السيليكون أحادي البلورات (Si) | رقائق IC | دقة القصاصات تحت الميكرون |
| مركب التشكيل الايبوكسي | قوائم BGA | متوافقة مواد متعددة الطبقات |
| الركائز Cu/PI Dielectric | WLCSP | معالجة رقائق رقيقة للغاية |
تأثير التصنيع
أسئلة وأجوبة
1س: ما هو المنشار الحد الأدنى التلقائي الكامل المستخدم؟
ج: إنه لقطع الدقة العالية للشرائح شبه الموصلة (السيليكون، SiC) ، السيراميك، والمواد الهشة مثل رقائق الزجاج، لتحقيق دقة مستوى الميكرون مع الحد الأدنى من الضرر.
2السؤال: كيف تحسن عملية التقطيع الآلي إنتاج أشباه الموصلات؟
الفائدة الرئيسية:99.9٪ مع دقة ± 2μm ، أسرع بنسبة 50٪ من التشغيل اليدوي ، يقطع رقائق رقيقة للغاية (< 50μm) ، صفر تلوث الأداة.
تعليق: #معدات قطعة قطعة ذاتية الدقة الكاملة #8 بوصة 12 بوصة, #قطع الوافر
