تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: ZMSH
إصدار الشهادات: rohs
رقم الموديل: معدات الارتباط النيوديكي بالضغط الحراري
شروط الدفع والشحن
الحد الأدنى لكمية: 2
الأسعار: by case
وقت التسليم: 5-10 شهرا
شروط الدفع: T/T
طرق الترابط:: |
رابط الضغط الحراري |
أحجام رقاقة متوافقة:: |
2-8 بوصة |
مواد متوافقة:: |
Si ، Cu ، Au ، Au-Sn ، al-ge |
درجة الحرارة القصوى:: |
600 |
قوة الضغط القصوى:: |
100kn ، دقة التحكم ≤ ± 1 ٪ |
جهد الأنود والتيار:: |
≤2kv ، ≤100ma |
طرق الترابط:: |
رابط الضغط الحراري |
أحجام رقاقة متوافقة:: |
2-8 بوصة |
مواد متوافقة:: |
Si ، Cu ، Au ، Au-Sn ، al-ge |
درجة الحرارة القصوى:: |
600 |
قوة الضغط القصوى:: |
100kn ، دقة التحكم ≤ ± 1 ٪ |
جهد الأنود والتيار:: |
≤2kv ، ≤100ma |
معدات الارتباط الحراري الضغط الحراري الارتباط Si Cu Al-Ge المواد 600 ° C 2-8 بوصة
ملخص معدات الارتباط الايندودي بالضغط الحراري
معدات الارتباط الحراري المضغوط المضغوط تتضمن تقنية الارتباط المزدوجة العملية التي تجمع بين الضغط الحراري والارتباط المضغوطمصممة خصيصًا للتعبئة المعدنية للأقراص ذات البعد 2-8 بوصة (e.مثل، أنظمة Si/Cu/Al-Ge) مع درجة حرارة تشغيل أقصاها 600 درجة مئوية. معدات ربط الأنوندي الضغط الحراري من خلال التحكم الدقيق في معايير درجة الحرارة والضغط والجهد،يحقق إغلاقًا هيرميتيًا عالي القوة بين الوافيرات، مما يجعلها مناسبة لتطبيقات التعبئة التي تتطلب مقاومة درجات الحرارة العالية والموثوقية ، مثل أجهزة MEMS وشرائح الموصلات الكهربائية.تكمن الميزة الرئيسية في قدرتها على الالتصاق بالمعدن (الضغط الحراري) والاتصالات بين الزجاج والسيليكون (الاتصالات النيازكية) في وقت واحد.
المواصفات التقنية لنظام ربط الوافر
| حجم الوافر: | 4-8 بوصة |
| المواد المتوافقة: | سي، كيو، أو، أوسن، الجي، الخ |
| الحرارة القصوى: | 600 درجة مئوية |
| ضغط أقصى: | 100kN ، دقة التحكم ± 1٪ |
| معدل التدفئة: | 30 درجة مئوية/دقيقة |
| توحيد درجة الحرارة | ≤ ± 2% |
| الجهد والتيار في الأندود: | ≤2kV، ≤100mA |
| دقة ما بعد الارتباط: | ≤5μm، ≤2μm |
| طريقة التحميل: | كاسيت |
| الاندماج متعدد الأوضاع: | اكتشاف الحافة، التنشيط، التنظيف، المواءمة، الارتباط |
| الجو المرتبط: | الفراغ، الميثانول، الغاز الخامل (اختياري)أ) |
يدعم معدات الارتباط النيازك الحرارية معالجة رقائق 2-8 بوصة مع درجة حرارة تشغيل قصوى تبلغ 600 درجة مئوية ، ونطاق ضغط 5-200 كينات ، ومستوى الفراغ ≤5 × 10 -3 با.معدات الارتباط الـ Thermo Compression Anodic Bonding يحتوي على نظام تحكم عالية الدقة للدورة المغلقة لدرجة الحرارة (± 1 °C)، الضغط (التذبذب ≤ ± 1 ٪) ، والجهد (0-2000 فولت قابلة للتعديل للاتصال بالانوديك). متوافقة مع أنظمة المواد بما في ذلك Si و Cu و Al-Ge ،مصممة خصيصًا لتطبيقات التعبئة الهرمية (معدل التسرب ≤1 × 10−8 Pa·m3/s) في MEMS وأجهزة الطاقة.
ربط الضغط الحراري
ربط السوائل:
مبدأ العمل:
معدات الارتباط النيوديكي بالضغط الحراري:
أداء المواءمة للاتصال بالضغط الحراري (دقة <2μm)
التطبيقات
· تعبئة أجهزة MEMS: تتمكن أجهزة الربط النيازكية بالضغط الحراري من التغطية الهرمية من تغليف الأجهزة الكهربائية الدقيقة، مما يضمن موثوقية التشغيل على المدى الطويل.
· حزمة أشباه الموصلات الكهربائية: تساعد معدات الربط النيازكي بالضغط الحراري على ربط واجهة مقاومة لدرجات الحرارة العالية وقابلة للقيادة الحرارية للشرائح عالية الطاقة.
· حزمة الحاسوب الحازمة: توفر معدات الارتباط النيازكية الضغط الحراري غطاءً واقياً ضد الرطوبة / الأكسدة للمستشعرات الحساسة للبيئة.
· التكامل البصري الإلكتروني: تسمح أجهزة الربط النيازكي بالضغط الحراري بالربط غير المادي بين المكونات البصرية والإلكترونية لتحسين كفاءة التحويل الضوئي.

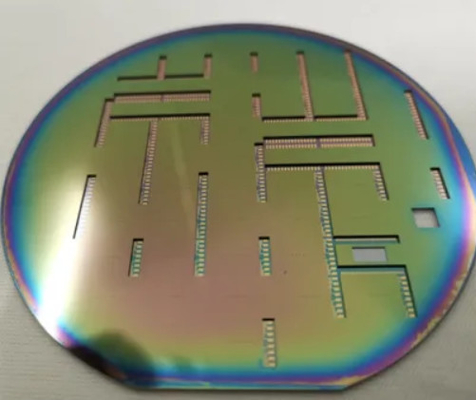

تأثير التصنيع"الربط الايوديكي الزجاجي بالسيليكون"
أسئلة وأجوبة
1س: ما هي المزايا الرئيسية للربط النيازكي بالضغط الحراري مقارنة بالربط النيازكي القياسي؟
ج: يجمع بين قوة ربط الانتشار المعدني مع الختم الهرماتي الزجاجي-Si، مما يتيح التعبئة الهجينة لأجهزة MEMS / الأجهزة الكهربائية في درجات حرارة أقل (≤600 °C).
2السؤال: ما هي المواد التي يمكن ربطها باستخدام ربط الـ anode عن طريق الضغط الحراري؟
الجواب: متوافق مع سبائك الـ Si و الزجاج و Cu و Al-Ge - مثالية للغطاءات MEMS و إلكترونيات الطاقة و التغليف الالكتروني.
