تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: ZMSH
إصدار الشهادات: rohs
رقم الموديل: معدات ربط الصفائح
شروط الدفع والشحن
الحد الأدنى لكمية: 2
الأسعار: by case
وقت التسليم: 5-10 شهرا
شروط الدفع: T/T
طرق الترابط:: |
رابط درجة حرارة الغرفة |
أحجام رقاقة متوافقة:: |
≤12 بوصة ، متوافقة مع عينات غير منتظمة |
مواد متوافقة:: |
الياقوت ، INP ، SIC ، GaAs ، Gan ، Diamond ، Glass ، إلخ |
ماكس ضغط نظام الصحافة:: |
100 كيلو نيوتن |
طريقة المحاذاة والدقة:: |
دقة محاذاة الحافة: ≤ ± 50 ميكرون ؛ دقة محاذاة علامة: ≤ ± 2 ميكرون |
قوة الترابط:: |
≥2.0 j/m² @ درجة حرارة الغرفة (لترابط Si-Si المباشر) |
طرق الترابط:: |
رابط درجة حرارة الغرفة |
أحجام رقاقة متوافقة:: |
≤12 بوصة ، متوافقة مع عينات غير منتظمة |
مواد متوافقة:: |
الياقوت ، INP ، SIC ، GaAs ، Gan ، Diamond ، Glass ، إلخ |
ماكس ضغط نظام الصحافة:: |
100 كيلو نيوتن |
طريقة المحاذاة والدقة:: |
دقة محاذاة الحافة: ≤ ± 50 ميكرون ؛ دقة محاذاة علامة: ≤ ± 2 ميكرون |
قوة الترابط:: |
≥2.0 j/m² @ درجة حرارة الغرفة (لترابط Si-Si المباشر) |

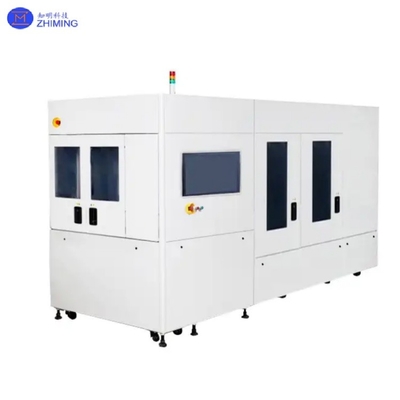

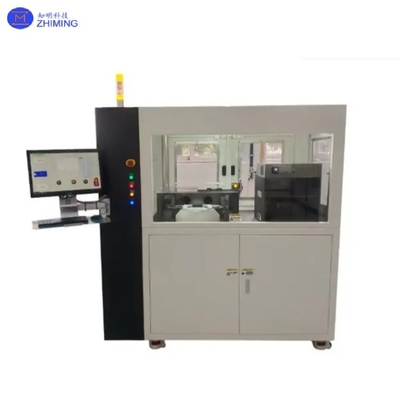

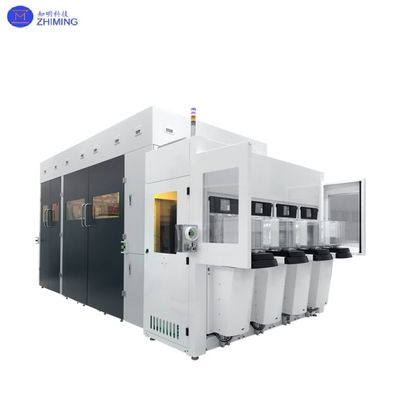

معدات ربط الوافر درجة حرارة الغرفة ربط هيدروفيلي ربط Si-SiC Si-Si ربط 2 -12 بوصة
نظرة عامة على نظام ربط الوافر
أجهزة ربط الوافر هي أجهزة ربط عالية المستوى مصممة خصيصًا لتصنيع أجهزة طاقة كربيد السيليكون (SiC) ، تدعم مواصفات الوافر من 2 إلى 12 بوصة.يضم معدات ربط الوافر تقنيات ربط مباشرة متقدمة في درجة حرارة الغرفة وتقنيات ربط فعالة على السطح، مع تحسين خاص لعمليات الارتباط غير المتجانسة SiC-SiC و SiC-Si.مزودة بنظام متكامل للتحديد البصري عالي الدقة (≤±2 μm) ومراقبة الحلقة المغلقة لدرجة الحرارة والضغط، يضمن قوة الارتباط العالية (≥ 2 J / m2) وتوحيد الواجهة المتفوقة المطلوبة لتصنيع أجهزة أشباه الموصلات.
المواصفات التقنية لنظام ربط الوافر
المعلمات الوظيفية الأساسية:
| عمليات الارتباط: | يدعم الارتباط المباشر والارتباط المنشط بالبلازما |
| التوافق مع الوافرات: | المجموعة الكاملة من "2" إلى "12" معالجة رقائق |
| مزيج من المواد: | ربط الهيتروليك Si-SiC/SiC-SiC |
| نظام المواءمة: | محاذاة بصرية عالية الدقة للغاية (≤ ± 0.5 μm) |
| مراقبة الضغط: | يمكن ضبط الدقة من 0 إلى 10 ميغابايت |
| نطاق الحرارة: | RT500°C (وحدة التسخين المسبق/التسخين الاختيارية) |
| مستوى الفراغ: | بيئة فراغ عالية جداً (≤5×10−6 Torr) |
نظام التحكم الذكي:
·واجهة HMI لمسة الصناعية
·≥50 وصفة عملية مخزنة
·ردود الفعل في الوقت الحقيقي للضغط ودرجة الحرارة في الحلقة المغلقة
نظام حماية السلامة:
·الحماية الثلاثية (الضغط/درجة الحرارة/فراغ)
·نظام الفرامل الطارئة
·التوافق مع غرفة نظيفة من الفئة 100
الوظائف الموسعة:
·معالجة الروبوتات الاختيارية للوافير
·دعم بروتوكول الاتصال SECS/GEM
·وحدة فحص متكاملة في الخط
معدات ربط المسامير مصممة خصيصًا للبحث والتطوير والإنتاج الضخم للأنظمة شبه الموصلة من الجيل الثالث.معمارية المعدات المكونة من وحدات يسمح بالربط عالية الموثوقية لأجهزة الطاقة القائمة على SiCتقنية المعالجة المسبقة البلازما المبتكرة تعزز بقوة ربط الواجهة بشكل كبير (≥ 5 J / m2) ، في حين أن بيئة الفراغ فائقة تضمن واجهات ربط خالية من الملوثات.نظام التحكم الذكي في درجة الحرارة والضغط، جنبا إلى جنب مع دقة محاذاة ما دون الميكرون ، يوفر حلول ربط مستوى الوافر لـ HEMT و SBD وأجهزة أخرى.
الصورة
المواد المتوافقة
التطبيقات
· تعبئة جهاز MEMS: معدات ربط المسامير مناسبة للختم الهرماتي للأنظمة الميكرو الكهروميكانيكية (MEMS) مثل مقاييس التسارع والجيروسكوب.
· أجهزة استشعار الصورة CIS: تتيح معدات ربط المسامير ربط درجات حرارة منخفضة بين المسامير CMOS والأسطح الزجاجية البصرية.
· تكامل IC ثلاثي الأبعاد: تدعم معدات ربط الوافر ربط التراكم في درجة حرارة الغرفة للسيليكون عبر الوافرات (TSV).
· أجهزة أشباه الموصلات المركبة: تساعد أجهزة ربط المسامير على نقل الطبقة الشوكية لأجهزة طاقة GaN / SiC.
· تصنيع الرقائق الحيوية: توفر معدات ربط الرقائق حلول تعبئة منخفضة درجة الحرارة للرقائق الميكروفلويدية.
تأثير التصنيعربط رقاقة LiNbO 3 و رقاقة SiC
(أ) صورة لفطائر LiNbO3 / SiC المربوطة في درجة حرارة الغرفة. (ب) صورة لقطع 1 × 1 ملم.
(أ) صورة TEM للقطع العرضي لمواجهة ربط LiNbO3 / SiC (ب) صورة مكبرة ل (أ)
أسئلة وأجوبة
1السؤال: ما هي مزايا ربط رقائق في درجة حرارة الغرفة مقارنة بالربط الحراري؟
ج: يمنع الربط في درجة حرارة الغرفة الإجهاد الحراري وتدهور المواد ، مما يسمح بالربط المباشر للمواد المختلفة (على سبيل المثال ، SiC-LiNbO3) دون قيود درجة الحرارة العالية.
2س: ما هي المواد التي يمكن ربطها باستخدام تكنولوجيا ربط رقائق في درجة حرارة الغرفة؟
ج: يدعم ربط أشباه الموصلات (Si ، SiC ، GaN) ، الأكسيدات (LiNbO3 ، SiO2) ، والمعادن (Cu ، Au) ، مثالية لـ MEMS ، ICs 3D ، والتكامل البصري الإلكتروني.
