تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: ZMSH
إصدار الشهادات: rohs
رقم الموديل: مستشعر درجة حرارة الألياف البصرية من غاليوم
شروط الدفع والشحن
الحد الأدنى لكمية: 2
الأسعار: by case
شروط الدفع: T/T
غاية:: |
مستشعر درجة حرارة الألياف البصرية من غاليوم |
نطاق قياس الحرارة:: |
-20 ℃ ~ 200 ℃ |

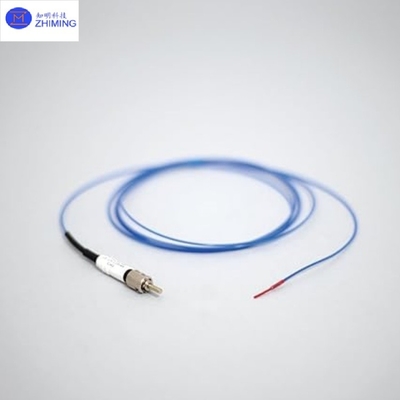

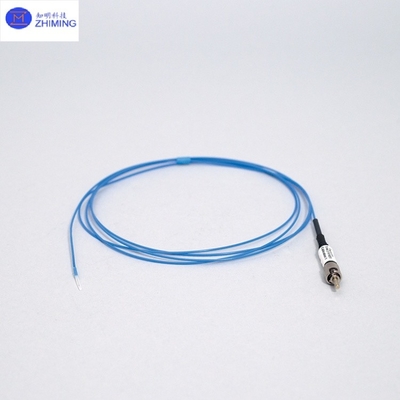

نوع موصل الألياف البصرية:: |
ST (مقبول مخصص) |
دائرة نصف قطر الانحناء الحد الأدنى:: |
30ملم |
الكابل الضوئي مقاومة درجة الحرارة:: |
-100 ℃ ~ 250 ℃ |
متطلبات الطول:: |
لا يؤثر طول الكابل أقل من 1000 متر على أداء قياس درجة الحرارة |
غاية:: |
مستشعر درجة حرارة الألياف البصرية من غاليوم |
نطاق قياس الحرارة:: |
-20 ℃ ~ 200 ℃ |
نوع موصل الألياف البصرية:: |
ST (مقبول مخصص) |
دائرة نصف قطر الانحناء الحد الأدنى:: |
30ملم |
الكابل الضوئي مقاومة درجة الحرارة:: |
-100 ℃ ~ 250 ℃ |
متطلبات الطول:: |
لا يؤثر طول الكابل أقل من 1000 متر على أداء قياس درجة الحرارة |

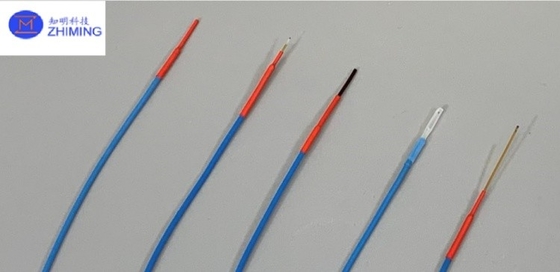

جهاز استشعار درجة حرارة الألياف الضوئية الغاليوم ارسنيد (GaAs) هو نوع من نظام قياس درجة الحرارة بدون اتصال على أساس الخصائص البصرية للشاشات نصف الموصلة.الذي يدرك قياس درجة الحرارة بدقة عالية من خلال مبدأ أن خصائص امتصاص الضوء أو الفلوريسنسية لمواد GaAs تتغير مع درجة الحرارةمزاياه الأساسية في نقل الإشارة البصرية بالكامل (لا وجود للتداخل الكهرومغناطيسي) ، وحجم المسبار الصغير (صغير جداً مثل 0.5 ملم) ، ومقاومة البيئات القاسية (الجهد العالي، والتآكل القوي،مجال كهرومغناطيسي قوي، وما إلى ذلك) ، تستخدم على نطاق واسع في مجالات أشباه الموصلات والطاقة الكهربائية والبحوث الطبية والعلمية.
(1) نوع قياس درجة حرارة جانب الامتصاص
المبدأ: يتحول طول الموجة من جانب امتصاص الضوء من GaAs نحو اتجاه الموجة الطويلة (~ 0.4nm / °C) مع زيادة درجة الحرارة.
طريقة التنفيذ:
مصادر الضوء ذات النطاق العريض (مثل LEDs) تنقل إشارات بصرية إلى مسبار GaAs من خلال الألياف البصرية.
رقائق GaAs تمتص أطوال موجة محددة من الضوء (طول موجة جانب الامتصاص يعتمد على درجة الحرارة).
يتم إرجاع إشارة الضوء المنعكس إلى المعدل التشغيلي ويتم حساب درجة الحرارة عن طريق التحليل الطيفي.
الخصائص: هيكل بسيط، تكلفة منخفضة، مناسبة للتطبيقات الصناعية (مثل مراقبة معدات الطاقة).
(2) نوع قياس درجة حرارة عمر الفلورسنت
المبدأ: فترة حياة إشعاع الفلوريسنس المتحفز من GaAs متناسبة عكسياً مع درجة الحرارة.
طريقة التنفيذ:
الليزر النبض يثير مسبار GaAs لإنتاج الفلوريسنس.
يتم الكشف عن وقت تفكك الفلوريسنت (مدة الحياة) ، ويتم تحويل درجة الحرارة عن طريق منحنى المعايرة.
خصائص: دقة أعلى (± 0.05 درجة مئوية) ، مناسبة لمجالات البحث الطبي والعلمي.
| نطاق قياس الحرارة: | -20°C~200°C |
| نوع رابط الألياف البصرية: | ST (المعتمدة) |
| نصف قطر الانحناء الأدنى: | 30ملم |
| متطلبات الطول: | طول الكابل أقل من 1000 متر لا يؤثر على أداء قياس درجة الحرارة |
| الكابلات البصرية تتحمل درجة الحرارة: | -100°C~250°C |
| مادة الغطاء: | (بيك) |
| التداخل الكهرومغناطيسي: | الحصانة الكاملة |
| التوتر في الكابل: | 50N/15s |
| التوتر بين جسم جهاز الاستشعار والكابل الخارجي: | 20N/15s |
| قوة السحب للكابلات المصنوعة من الألياف | 100Mpa |
| قوة ثني الكابل: | 165Mpa |
| قوة ضغط الكابلات البصرية: | 125Mpa |
| صلابة الغلاف: | D85 (شاو) |
| قوة الكهرباء المضادة للكابلات البصرية: | 23كيلو فولت/ملم |
دقة عالية: دقة قياس درجة الحرارة تصل إلى ± 0.1 درجة مئوية (0 ~ 100 درجة مئوية) ، وضوح 0.01 درجة مئوية.
الاستجابة السريعة: وقت الاستجابة < 100ms ، مناسب لمراقبة درجة الحرارة الديناميكية.
مكافحة التداخل: نقل إشارة الألياف الكاملة، والحصانة الكاملة للتداخل الكهرومغناطيسي (EMI / RFI).
مقاومة للبيئات القاسية:
نطاق درجة حرارة التشغيل: -50 °C ~ 300 °C (حزمة خاصة يمكن أن تصل إلى 500 °C).
الضغط العالي (> 10kV) ومقاومة الإشعاع (مناسبة للصناعة النووية).

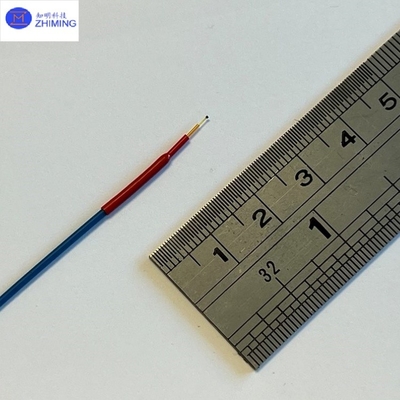

المسبار المصغّر: الحد الأدنى لقطر المسبار هو 0.5 ملم، والتي يمكن تضمينها في مساحات صغيرة أو الأنسجة البيولوجية.
نقل المسافات الطويلة: طول الألياف لا يؤثر على الدقة (أداء 1 متر إلى كيلومتر ثابت).
(1) تصنيع أشباه الموصلات
معالجة الصفائح: مراقبة في الوقت الحقيقي لوحدة درجة الحرارة (على سبيل المثال ، نمو SiC البصري) في عمليات الحفر والترسب.
الإدارة الحرارية للمعدات: مراقبة درجة حرارة المكونات الرئيسية مثل آلات الطباعة الحجرية وجهاز زرع الأيونات.
(2) نظام الطاقة
معدات الجهد العالي: تدوير المحولات، مراقبة درجة حرارة اتصال مفكّك الدوائر (مقاومة لجهد عال أكثر من 10kV).
الطاقة الجديدة: الكشف عن النقاط الساخنة لبطارية الليثيوم والعاكس الضوئي.
(3) الطبية والبيولوجية
الجراحة الحد الأدنى من الغزو: ردود الفعل في الوقت الحقيقي لدرجة حرارة ذروة الإزالة بالوتيرة الراديوية (يمكن دمج المسبار في القسطرة).
التجارب البيولوجية: زراعة الخلايا، معايرة درجة حرارة جهاز PCR.
(4) البحث العلمي والبيئة القاسية
الفضاء الجوي: قياس درجة حرارة غرفة الاحتراق لمحركات الصواريخ (مقاومة درجات الحرارة العالية والاهتزاز).
الصناعة النووية: مراقبة أنابيب تبريد المفاعل (التصميم المقاوم للإشعاع).
(5) التحكم في العمليات الصناعية
الأنابيب الكيميائية: مراقبة درجة الحرارة في الوسائط السامة (حزمة مقاومة للحمض والقلي).
المعادن الحديدية والصلبة: قياس مستمر لدرجة حرارة السطح (استجابة سريعة، مقاومة للصدمات الحرارية).
1س: ما هو جهاز استشعار درجة حرارة الألياف البصرية (GaAs) ؟
الجواب: إنه جهاز استشعار دقة عالية للدرجة الحرارية مناهض للإصابة بـ EMI يستخدم الخصائص البصرية لبلورة GaAs لقياس درجة الحرارة من خلال الألياف البصرية، مثالية للبيئات القاسية.
2س: كيف يعمل جهاز استشعار حرارة الألياف الضوئية؟
الجواب: إنه يكتشف درجة الحرارة عن طريق قياس إما تحول طول الموجة في حافة امتصاص GaAs أو وقت تفكك فلوروسنته ، المنقول عبر الألياف البصرية.
علامة: #مستشعر درجة حرارة الألياف البصرية غاليوم آرسنيد, #غاليوم آرسنيد, #GaAs, #حجم المسبار الصغير 0.5mm, #دقة قياس درجة الحرارة ±0.1°C
