تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: ZMSH
إصدار الشهادات: rohs

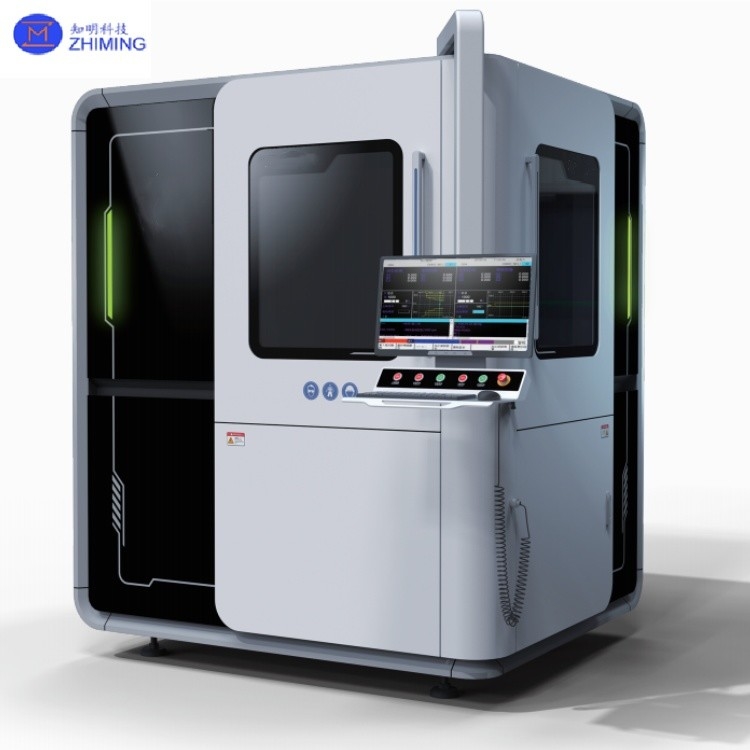

رقم الموديل: معدات الليزر الميكروفلويدية
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: by case
وقت التسليم: 5-10 شهرا
شروط الدفع: T/T
غاية:: |
معدات الليزر الميكروفلويدية |
حجم كونترتوب:: |
300*300*150 |
دقة تحديد المواقع μM:: |
+/- 5 |
دقة تحديد المواقع المتكررة μM:: |
+/-2 |
نوع التحكم العددي:: |
DPSS ND: YAG |
Wavelength:: |
532/1064 |
غاية:: |
معدات الليزر الميكروفلويدية |
حجم كونترتوب:: |
300*300*150 |
دقة تحديد المواقع μM:: |
+/- 5 |
دقة تحديد المواقع المتكررة μM:: |
+/-2 |
نوع التحكم العددي:: |
DPSS ND: YAG |
Wavelength:: |
532/1064 |
تكنولوجيا الليزر الميكروجيت هي تكنولوجيا معالجة مركبة متقدمة ومستخدمة على نطاق واسع، والتي تجمع بين طائرة مياه "رقيقة مثل الشعر" مع شعاع ليزر،ويقود الليزر بدقة إلى سطح الجزء المعد من خلال الانعكاس الداخلي الكلي بطريقة مشابهة للألياف البصرية التقليديةيبرد طائرة المياه منطقة القطع بشكل مستمر ويزيل بشكل فعال المسحوق الناتج عن المعالجة.
باعتبارها تكنولوجيا معالجة ليزر باردة ونظيفة ومسيطرة، تحل تكنولوجيا ليزر الميكروجيت بشكل فعال المشاكل الرئيسية المرتبطة بالليزر الجاف، مثل الضرر الحراري، والتلوث،التشوه، ترسب الحطام، الأكسدة، التشققات الصغيرة والتشذيب.
1نوع الليزر
ليزر Nd: YAG للحالة الصلبة المضخة بالديود. وقت عرض النبض هو us / ns وطول الموجة هو 1064 nm ، 532 nm ، أو 355 nm. متوسط نطاق طاقة الليزر 10-200 W.
2. نظام الطائرة المائية
المياه المصفاة الخالية من الأيونات النقية منخفضة الضغط. استهلاك المياه في طائرة المياه فائقة الدقة هو 1 لتر فقط / ساعة عند ضغط 300 بار. القوة الناتجة ضئيلة (< 0.1N).
3. البصق
حجم الفوهة يتراوح بين 30-150 أم، مادة الفوهة هي الزعفرة أو الماس.
4نظام مساعد
مضخات الضغط العالي وأنظمة معالجة المياه
| حجم الطاولة | 300*300*150 | 400*400*200 |
| المحور الخطي XY | محرك خطي محرك خطي | محرك خطي محرك خطي |
| المحور الخطي Z | 150 | 200 |
| دقة تحديد الموقع μm | +/-5 | +/-5 |
| دقة تحديد المواقع المتكررة μm | +/-2 | +/-2 |
| تسارع G | 1 | 0.29 |
| التحكم العددي | 3 محور /3 + 1 محور /3 + 2 محور | 3 محور /3 + 1 محور /3 + 2 محور |
| نوع التحكم العددي | DPSS Nd:YAG | DPSS Nd:YAG |
| طول الموجة nm | 532/1064 | 532/1064 |
| الطاقة الاسمية W | 50/100/200 | 50/100/200 |
| طائرة ماء | 40-100 | 40-100 |
| شريط ضغط الفوهة | 50-100 | 50-600 |
| الأبعاد (آلات الآلة) (العرض * الطول * الارتفاع) ملم | 1445*1944*2260 | 1700*1500*2120 |
| الحجم (خزانة التحكم) (W * L * H) | 700 * 2500 * 1600 | 700 * 2500 * 1600 |
| الوزن (المعدات) | 2.5 | 3 |
| الوزن (خزانة التحكم) كغ | 800 | 800 |
|
قدرة المعالجة |
خشونة السطح Ra≤1.6um سرعة الافتتاح ≥1.25mm/s قطع المحيط ≥6mm/s سرعة القطع الخطية ≥50mm/s |
خشونة السطح Ra≤1.2um سرعة الافتتاح ≥1.25mm/s قطع المحيط ≥6mm/s سرعة القطع الخطية ≥50mm/s |
|
لبلور نتريد الغاليوم، مواد نصف الموصلات الفجوة النطاق العريض للغاية (الماس/أكسيد الغاليوم) ، المواد الخاصة في مجال الطيران، LTCC الكربون السيراميكي الركيزة، الكهروضوئية،معالجة بلورات الستيلاتور والمواد الأخرى. ملاحظة: تختلف قدرة المعالجة حسب خصائص المواد
|
||
1. قطع الوافرات (القطع)
المواد: السيليكون (Si) ، كربيد السيليكون (SiC) ، نتريد الغاليوم (GaN) وغيرها من المواد الصلبة والهشة.
التطبيق: استبدال شفرة الماس التقليدية ، والحد من كسر الحافة (كسر الحافة < 5μm ، قطع الشفرة عادة > 20μm).
زيادة سرعة القطع بنسبة 30٪ (على سبيل المثال ، سرعة قطع رقائق SiC تصل إلى 100 مم / ثانية).
التقطيع الخفي: تعديل الليزر داخل الوافر، الفصل بمساعدة النافذة السائلة، مناسبة للوافر رقيقة للغاية (< 50μm).
2حفر الشظايا ومعالجة الثقوب الصغيرة
التطبيق: من خلال الحفر بالسيليكون (TSV) لـ 3D IC. معالجة مجموعة microhole الحرارية لأجهزة الطاقة مثل IGBTs.
المعلمات التقنية:
نطاق الفتحة: 10μm ~ 200μm ، نسبة العمق إلى العرض تصل إلى 10:1.
خثرة جدار المسام (Ra) < 0.5μm أفضل من خثرة الليزر المباشرة (Ra> 2μm).
3التعبئة المتقدمة
التطبيق: RDL (Rewiring layer) فتح النافذة: الليزر + الجيت يزيل طبقة التجاوز ، والسطح المكشوف.
تغليف مستوى الوافرات (WLP): البلاستيكات الايبوكسي الصبغية (EMC) للحزم Fan-Out.
المزايا: تجنب تشويه الشريحة الناجم عن الإجهاد الميكانيكي ، وزيادة الغلة إلى أكثر من 99.5٪.
4معالجة أشباه الموصلات المركبة
المواد: غان، سيك وغيرها من أشباه الموصلات واسعة النطاق.
التطبيق: حفر حفرة البوابة لأجهزة HEMT: يسيطر طائرة السائل على طاقة الليزر لتجنب التحلل الحراري لـ GaN.
التسخين بالليزر: التسخين المحلي بالميكرو-جيت لتفعيل منطقة زرع الأيونات (مثل مصدر SiC MOSFET).
5إصلاح العيوب والتعديل الدقيق
التطبيق: دمج الليزر للدوائر الزائدة في الذاكرة (DRAM/NAND).
ضبط صفوف العدسات الدقيقة للمستشعرات البصرية مثل ToF.
دقة: دقة التحكم في الطاقة ± 1٪، خطأ وضع الإصلاح < 0.1μm.
1س: ما هي تكنولوجيا الليزر الميكروجيت المستخدمة؟
ج: تستخدم تكنولوجيا الليزر الميكروجيت لقطع عالية الدقة وانخفاض الأضرار الحرارية والحفر والهيكلة في أشباه الموصلات (على سبيل المثال ، رقائق SiC ، حفر TSV) والتغليف المتقدم.
2س: كيف يمكن لليزر المجهر أن يحسن تصنيع أشباه الموصلات؟
الجواب: يمكنها من الدقة تحت الميكرون مع تلف حرارة قريب من الصفر، واستبدال الشفرات الميكانيكية وتقليل العيوب في المواد الهشة مثل GaN و SiC.
