تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: ZMSH
إصدار الشهادات: rohs
رقم الموديل: الياقوت الكريستال الفرن Kyropoulos
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: by case
شروط الدفع: T/T
قدرة الانصهار:: |
≥200 كجم |
قوة سخان:: |
120 كيلو واط |
أقصى درجة حرارة التدفئة:: |
2100 |
تيار العمل الإخراج:: |
0-10000A العاصمة |
قدرة الانصهار:: |
≥200 كجم |
قوة سخان:: |
120 كيلو واط |
أقصى درجة حرارة التدفئة:: |
2100 |
تيار العمل الإخراج:: |
0-10000A العاصمة |

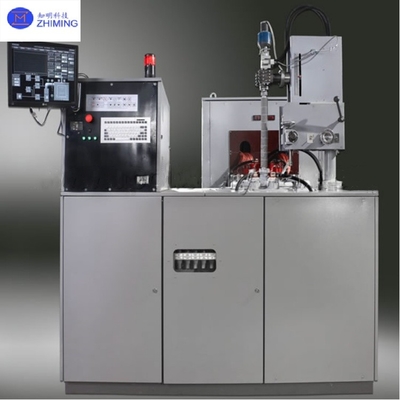

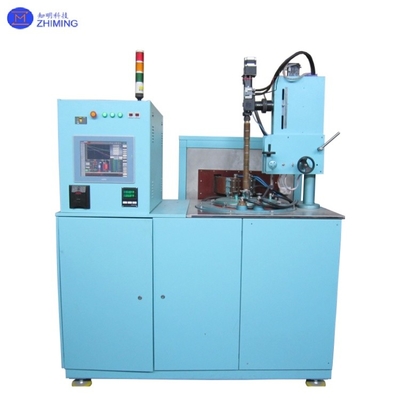

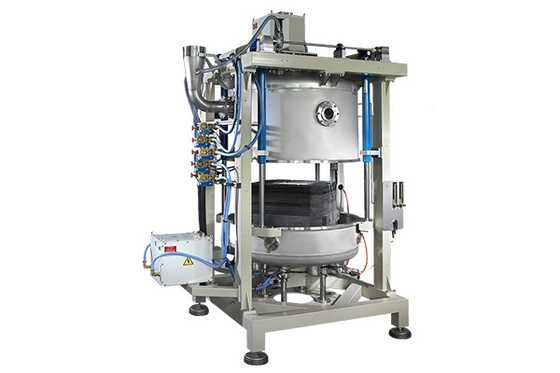

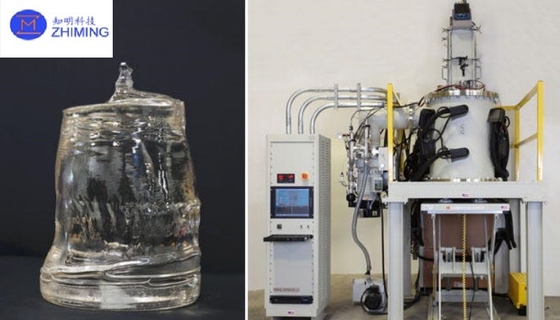

فرن التبلور الزعفري كيروبولوس عملية الرغوةكريستال الزعفري للنمو 200kg 400kg
Kyropoulos bubble method (Ky method for short) is a melt growth method by dipping seed crystals into molten sapphire melt and taking them out at a controlled rate when the crucible and crystal are reversed، بإضافة طبقات مرارًا وتكرارًا لتشكيل بلورات. يمكن لهذه الطريقة أن تنمو كريستال الزعفر ذو جودة عالية وكثافة عيب منخفضة وحجم كبير ، وتستخدم على نطاق واسع في رصيف LED ومجالات أخرى.
| كمية الذوبان: | ≥200kg |
| ارتفاع تجويف الفرن: | Φ800×1200mm |
| نطاق سرعة سحب الكريستال الواحد: | 0.1 ~ 20 ملم/ساعة تنظيم السرعة بدون خطوات |
| الارتفاع السريع/الإنخفاض السريع لبلورات البذور: | تنظيم السرعة بدون خطوات 0-150mm/min |
| نطاق سرعة البذور: | 1 ~ 20r / min تنظيم سرعة بدون خطوة |
| أقصى ضربة رفع للعمود الكريستالي للبذور: | 400ملم |
| طاقة التدفئة: | 120 كيلوواط |
| درجة حرارة التسخين القصوى: | 2100 درجة مئوية |
| إمدادات الطاقة (الخط الوارد): | 380 فولت ثلاثي المراحل |
| التيار الخارجي: | 0-10000A DC |
| الجهد الخارجي: | 0-12.5 فولت DC |
| الحد الأقصى لارتفاع المضيف: | 2800ملم |
| الحد الأقصى للفراغ في غرفة الفرن: | ≤6.7×10-3 با |
| خلية الحمل المزدوج: | 100 كجم ((فردية) |
| وزن: | حوالي 1500 كجم |
| وزن الجهاز: | حوالي 2000 كجم |
| منطقة الجهاز الرئيسية: | 3800 × 2100 ملم |
| تغطي الآلة مساحة: | 4000×3100ملم |
| ضغط المدخل: | 0.3MPa±0.02MPa |
| درجة حرارة مدخل الماء: | 20 ~ 25 درجة مئوية |
جوهر طريقة (كيروبولوس) يكمن في تصميم المجال الحراري ومكافحة البذورالمعدات تجعله يذوب ويشكل طريقة توزيع درجة الحرارة من درجة حرارة عالية في الجزء العلوي ودرجة حرارة منخفضة في الجزء السفليالكريستالات البذرية تنمو من مركز سطح الذوبان، مع الكريستالات البذرية كالنواة، والذوبان يتبلور طبقة بطبقة من الخرسانة إلى جدار الكريستال،في النهاية تشكل بلورة واحدة.
هيكل المنتج وخصائصه
1تصميم الحقل الحراري:بما في ذلك الصهريج، طبقة الحماية الحرارية، ومبادل الحرارة البذرية العلوي وجسم دعم الصهريج، الخ لضمان التبلور المتساوي للذوبان.
2التحكم في بلورات البذور:من خلال التحكم بدقة في تراجع درجة الحرارة وسرعة سحب بلورة البذور، يتم تحقيق نمو بلورة عالية الجودة.
3نظام الأتمتة:عادة ما تكون المعدات الحديثة مجهزة بنظام زراعة تلقائي ونظام تحكم تلقائي، والتي يمكن أن تنتج بكفاءة.
1بلور عالي الجودة:طريقة كاي يمكن أن تنمو كثافة عيب منخفضة، بلور الزعفرة بحجم كبير، لتلبية طلب صناعة LED على رصيف عالي الجودة.
2تكلفة منخفضة نسبياً:بالمقارنة مع الطرق الأخرى (مثل طريقة Czochralski) ، فإن طريقة Ky لديها تعقيد تشغيلي منخفض وتكلفة قابلة للسيطرة نسبياً.
3الابتكار التكنولوجي:طريقة كاي المحسنة (IKY) تحسن المزيد من إنتاج الكريستال وتقلل من تكلفة الإنتاج من خلال تحسين تكنولوجيا سحب البذور والرقبة.
تستخدم معدات عملية فقاعات كيروبولوس على نطاق واسع في المجالات التالية:
1صناعة LED:تستخدم لإنتاج رصيف زعفران عالي الجودة لتلبية احتياجات تصنيع رقائق LED.
2الأجهزة العسكرية تحت الحمراء:يستخدم الزعفر على نطاق واسع في مواد النافذة تحت الحمراء بسبب خصائصه البصرية الممتازة.
3تكنولوجيا الفضاء الفضائي:يستخدم الزعفر كمادة رئيسية في تكنولوجيا الأقمار الصناعية.
4مادة النافذة الليزر:تستخدم لمواد نافذة الليزر عالية الأداء
أجهزة زراعة بلورات كيروبولوس مع كفاءتها العالية، وانخفاض التكلفة والجودة العالية، في مجال زراعة بلورات الزفير تحتل مكانة مهمة،ويستخدم على نطاق واسع في العديد من مجالات التكنولوجيا العالية.
1س: ما هي المزايا الرئيسية لفرن بلورية الزعفران (طريقة كيروبولوس البثور) مقارنة مع طرق نمو بلورات أخرى؟
ج: 1. لا حاجة إلى سحب مستمر لبلورة البذور: في مرحلة نمو قطر متساو ، يتم تبلور البلور عن طريق التبريد الطبيعي ، دون الاعتماد على رفع ميكانيكي ،الحد من الاضطرابات والعيوب الميكانيكية.
2مناسبة للكريستالات ذات الحجم الكبير: يمكن أن تنمو كريستال واحد من الزعفر 85-120 كجم لتلبية احتياجات الإنتاج الضخم الصناعي ، مثل قاعدة LED وتطبيقات النافذة البصرية.
3إنتاجية عالية وعيوب منخفضة: تصميم محيط حراري محسّن (مثل أجهزة التدفئة المقطعة والدرع الحراري متعدد الطبقات) ، يقلل من كثافة الانحراف (<1000 / سم 2) ، ويعطي أكثر من 75٪.
4توفير الطاقة والأتمتة: غرفة فراغ مغلقة بالكامل وهيكل تبريد المياه مزدوج الطبقات يقلل من فقدان الطاقة.مع نظام تحكم PLC لتحقيق التشغيل الآلي وتقليل التدخل اليدوي.
2س: ما هو الفرق الأساسي بين مبدأ عمل معدات طريقة الفقاعة وطريقة الرفع التقليدية (مثل طريقة تشوكرلسكي) ؟
ج: 1. فرق مرحلة النمو: طريقة الرفع: تحتاج العملية بأكملها إلى رفع كريستال البذور ميكانيكياً ، ويتم تحقيق نمو الكريستال عن طريق التحكم في سرعة الرفع ،من السهل أن يسبب عيوب بسبب الاهتزاز الميكانيكيطريقة نمو الفقاقيع: فقط في مرحلة الرقبة لسحب بلورة البذور، مرحلة قطر متساوية تعتمد على تراجع درجة الحرارة النمو الطبيعي، والحد من الإجهاد وتحسين توحيد الكريستال.
2التحكم في المجال الحراري: طريقة نمو الفقاعات تعتمد نظام تسخين مستقل من منطقة درجة الحرارة المزدوجة (جسم التدفئة الجانبي + جسم التدفئة السفلي) ،ينظم بدقة منحدرات درجة الحرارة المحورية والشعاعيةقاعدة الرفع تعتمد على مصدر واحد للتسخين ، ويتم تحديد تراجع درجة الحرارة ، والذي يصعب تكييفه مع نمو البلورات الكبيرة.
3سيناريو التطبيق: طريقة الفقاعات هي أكثر ملاءمة للكريستالات ذات الحجم الكبير والنقاء العالي (مثل الزعفر والفلوريد الكالسيوم) ، في حين أن طريقة تيلا تستخدم في الغالب للسيليكون ،الجيرمانيوم وغيرها من مواد أشباه الموصلات التقليدية.
