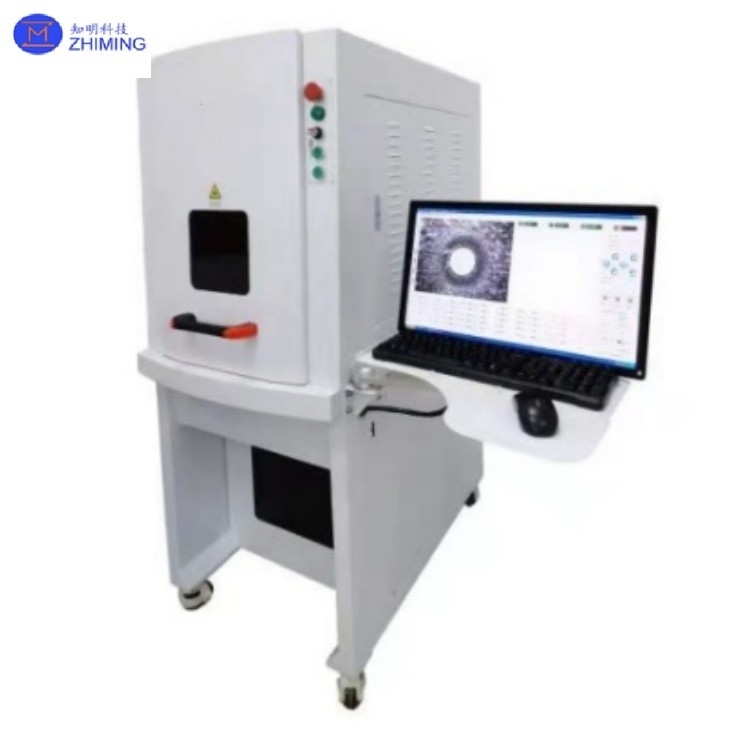

آلة الحفر بالليزر حفر الحد الدقيق بالليزر سمك 0.01-1mm

آلة الحفر بالليزر، قطع دقيق بالليزر، سمك الحفر 0.01-1 مم

آلة التثقيب بالليزر هي نوع من معدات المعالجة المتقدمة التي تستخدم شعاع ليزر عالي الطاقة لحفر ثقوب دقيقة على سطح المادة أو داخلها. إنها تخلق درجات حرارة عالية عن طريق تركيز شعاع الليزر، مما يتسبب في ذوبان المادة أو تبخرها على الفور، وبالتالي تشكيل ثقوب دقيقة. أصبحت آلة التثقيب بالليزر، بفضل دقتها العالية وكفاءتها العالية وخصائص المعالجة غير التلامسية، أداة لا غنى عنها في صناعة التصنيع الحديثة.

تقوم آلة التثقيب بالليزر بشكل أساسي بضبط زاوية تباعد شعاع الليزر إلى أفضل حالة، وتحقيق أصغر بقعة تركيز عن طريق توسيع الشعاع والتركيز، واستخدام نظام التحكم لتحقيق المعالجة الدقيقة بالليزر، والحفر بالليزر، والقطع بالليزر.

المعلمات الفنية

1. نظام مراقبة تركيز الليزر

يتضمن نظام مراقبة تركيز الليزر عاكسًا ومرآة تركيز وكاميرا CCD بالأبيض والأسود وشاشة. تكبير > 200 مرة، يمكن للنظام تحقيق تحديد المواقع الدقيق لقطعة العمل.

2. نظام التحكم في الكمبيوتر ونظام البرمجيات

تم تجهيز الجهاز بأكمله بجهاز كمبيوتر للتحكم وبرنامج خاص لآلة التثقيب بالليزر وبرنامج خاص للقطع الدقيق بالليزر. واجهة برنامج جميلة، يمكنها ضبط الفتحة وسمك الحفر والزاوية وسرعة الحفر وتردد الليزر والمعلمات الأخرى؛ مع عرض رسومي للتثقيب ووظيفة تتبع العملية؛ برمجة كود G أو إدخال رسومي CAD للبرمجة التلقائية، سهلة التشغيل. الميزات الرئيسية للآلة هي دقة الحفر العالية، والمنطقة الصغيرة المتأثرة بالحرارة، ووظيفة البرنامج القوية، والتي يمكن أن تلبي معالجة الثقوب الدقيقة بالليزر لمعظم المواد.

3. الحد الأدنى لقطر الثقب 0.005 مم، وسمك الثقب 0.01-1 مم، ويمكن ضبط قطر الثقب والسمك وشكل الثقب عن طريق الكمبيوتر.

4. طاولة حركة ثلاثية المحاور

يتضمن الجهاز بأكمله طاولة حركة دقيقة X و Y و Z، باستخدام برغي كروي دقيق، وسكة توجيه خطية. شوط الاتجاه X و Y: 50 مم، شوط الاتجاه Z: 50 مم، دقة التكرار <±2 ميكرون.

أمثلة على التطبيقات: المكونات الإلكترونية الدقيقة، والاتصالات، وقطع غيار الفضاء الدقيقة، والأجهزة الدقيقة، والمكونات الرقمية عالية الجودة، وموصلات الألياف الضوئية، وألواح الرش، والمعدات الطبية وغيرها من الحفر.

معالجة الثقوب الدقيقة بليزر فيمتوثانية

تمكن تقنية ليزر فيمتوثانية من معالجة الثقوب الدقيقة للغاية مع الحد الأدنى من التأثير الحراري، مما يجعلها مثالية للتطبيقات عالية الدقة.

القدرات الرئيسية:

• الحد الأدنى لقطر الثقب: 2–3 μm (الأغشية)، 3–5 μm (المعادن)

• الحد الأقصى لسمك المادة: ≤2 مم

• دقة المعالجة: ±1 μm

• خشونة السطح: Ra ≤0.4 μm

• أشكال الثقوب: دائرية، مربعة، ذات شكل خاص، مدببة، ثقوب عمياء، وثقوب من خلال

• اتساق الدُفعات: اتساق ممتاز

أمثلة مرئية:

يمكن لهذا القسم عرض صور عالية الدقة لنتائج المعالجة الفعلية، مثل:

أنواع الثقوب الدقيقة وقدرة المعالجة

ظروف العمل

1. إنه مناسب للتشغيل في ظل درجة الحرارة المحيطة من 18 درجة مئوية - 28 درجة مئوية والرطوبة النسبية من 30٪ - 60٪.

2. مناسب لإمداد الطاقة ثنائي الطور / 220 فولت / 50 هرتز / 10 أمبير.

3. قم بتثبيت المقابس التي تفي بمتطلبات المعايير الصينية ذات الصلة. إذا لم تكن هذه المقابس متوفرة، فيجب توفير محولات مناسبة.

مبدأ العمل


تولد آلة التثقيب بالليزر شعاعًا عالي الطاقة من خلال الليزر، والذي يتم تركيزه بواسطة النظام البصري ويعمل على سطح المادة. تسخن المادة بسرعة بعد امتصاص طاقة الليزر، والوصول إلى نقطة الانصهار أو نقطة التبخر، وتشكيل ثقب. من خلال التحكم في معلمات الليزر (مثل الطاقة والتردد وعرض النبضة) ومسار التشغيل، يمكن تحقيق تشغيل الثقوب بفتحات وأعماق وأشكال مختلفة.

الميزة الأساسية

· دقة عالية: يمكنه معالجة فتحة ميكرومتر (مثل 10-500µm)، والشكل المار قابل للتحكم (ثقب دائري، ثقب على شكل).

· معالجة بدون تلامس: لا يوجد إجهاد ميكانيكي، مناسب للمواد الهشة أو ذات الجدران الرقيقة أو الصلابة العالية.

· كفاءة عالية: حفر سريع، مناسب للإنتاج الضخم.

· تعدد الاستخدامات: مناسب للمعادن والسيراميك والزجاج والبلاستيك والمواد المركبة والمواد الأخرى.

· حماية البيئة: لا يوجد نفايات قطع، تقلل من التلوث البيئي.

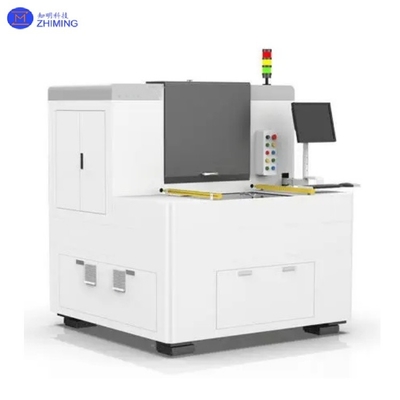

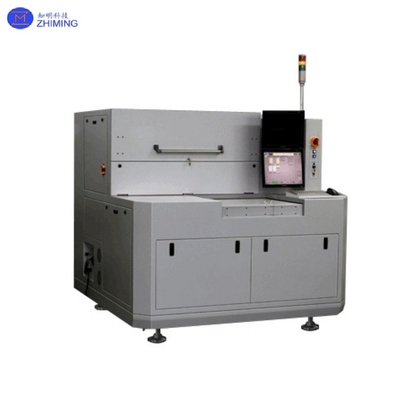

آلة التثقيب بالليزر

آلة التثقيب بالليزر بواسطة نظام الليزر؛ مزود طاقة محرك الليزر؛ طاولة دقيقة XYZ؛ نظام دوران دقيق عائم بالهواء؛ نظام مراقبة تركيز الليزر؛ نظام التحكم في الكمبيوتر.
