تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: ZMSH
إصدار الشهادات: rohs
رقم الموديل: ليثيوم نيوبت مرحلة المغير LNP6118
شروط الدفع والشحن
الأسعار: by case
شروط الدفع: T/T
الاتجاه البلوري:: |
قطعة Z |
موصل RF:: |
أنثى 1.85 مم (ت) |
نوع الألياف:: |
المدخلات: الحفاظ على استقطاب الباندا ؛ الإخراج: SMF-28® † الوضع المفرد |
موصلات الألياف:: |
2.0 مم مفتاح ضيق FC/PC |
طول الرصاص الألياف:: |
1.5 م (طبقة.) |
سترة الألياف:: |
Ø900 ميكرون أنبوب فضفاض |
الاتجاه البلوري:: |
قطعة Z |
موصل RF:: |
أنثى 1.85 مم (ت) |
نوع الألياف:: |
المدخلات: الحفاظ على استقطاب الباندا ؛ الإخراج: SMF-28® † الوضع المفرد |
موصلات الألياف:: |
2.0 مم مفتاح ضيق FC/PC |
طول الرصاص الألياف:: |
1.5 م (طبقة.) |
سترة الألياف:: |
Ø900 ميكرون أنبوب فضفاض |

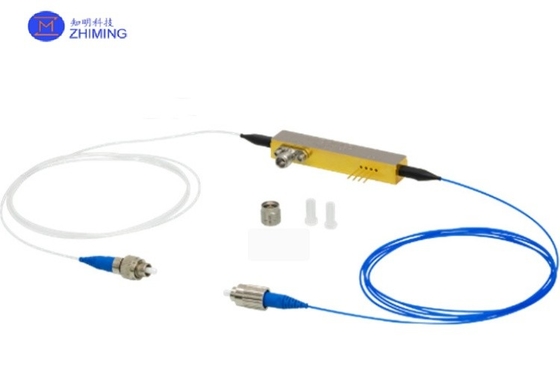

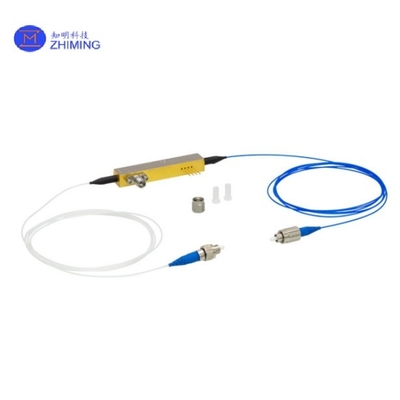

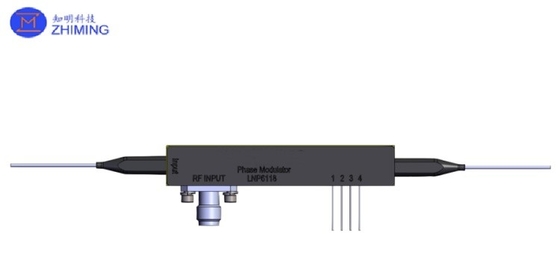

LNP6118 هو وحدات تعديل المرحلة Z-cut LiNbO3 ذات النطاق العريض المصممة لدعم التشغيل في 1310 nm و 1550 nm. الاستجابة الكهربائية البصرية (S21) سلسة من DC إلى 40 GHz.الألياف المدخلة هي استقطاب الحفاظ (PM)، والألياف الخارجة هي الألياف القياسية ذات الوضع الواحد ؛ كلاهما ينتهي مع موصلات FC / PC. يتم محاذاة مفتاح موصل FC / PC المدخل مع المحور البطيء لألياف PM ،والتي هي بدورها محاذاة مع الوضع الاستثنائي للشريحة. وصلة المدخلات الراديوية هي وصلة قابلة للاستبدال 1.85 ملم (V) في المجال. ومدول مرحلة منخفضة التردد منفصل ، في سلسلة مع مدول المرحلة الراديوية ، متوفر من خلال مجموعة منفصلة من الدبابيس.
LNP6118 يحتوي على مستقطب داخلي يتم تحديده مع الوضع الاستثنائي للشريحة.
1.عرض النطاق الترددي العالي:يدعم تعديل الإشارة عالية التردد، مناسبة للاتصالات البصرية عالية السرعة ومعالجة الإشارات.
2.خسارة إدراج منخفضة:يقلل التصميم المثالي من فقدان الطاقة للإشارة البصرية أثناء التعديل.
3.دقة تعديل المرحلة العالية:يوفر التحكم الدقيق في المرحلة لضمان استقرار ودقة تعديل الإشارة.
4.نطاق موجة واسع:مناسبة لمجموعة متنوعة من الأطوال الموجية (مثل C-band، L-band) ، متوافقة مع مجموعة متنوعة من الأنظمة البصرية.
5.تصميم صغير:حزمة صغيرة لسهولة الاندماج في الأنظمة البصرية المعقدة.
6.الجهد المنخفض للدفع:يقلل من استهلاك الطاقة وهو مناسب لتطبيقات عالية كفاءة الطاقة.
| المواصفات البصرية | دقيقة | نموذجي | ماكس |
| طول الموجةأ | 1260 nm | - | 1625 nm |
| خسارة الإدراج (1310 نانومتر) | - | 5.0 ديسيبل | 5.5 ديسيبل |
| خسارة الإدراج (1550 نانومتر) | - | 4.0 ديسيبل | 4.5 ديسيبل |
| خسارة العودة البصرية | 40 ديسيبل | - | - |
| طاقة الدخول البصرية (الوضع الاستثنائي) | - | - | 100 ميجاوات |
| طاقة الدخول البصرية (الوضع العادي) | - | - | 10 ميغابايت |
| المواصفات الكهربائية للأوتار الراديويةج | دقيقة | نموذجي | ماكس |
| عرض النطاق الترددي (-3 ديسيبل) | - | 35 غيغاهرتز | - |
| نطاق تردد العمل | DC إلى 40 GHz (الحد الأدنى) | ||
| RF Vπ(@ 10 غيغاهرتز) | - | 7.0 فولت | - |
| RF Vπ(@ 30 غيغاهرتز) | - | 8.5 فولت | 9.5 فولت |
| S11 (DC إلى 25 GHz) | - | -12 ديسيبل | -10 ديسيبل |
| S11 (25 إلى 40 غيغاهرتز) | - | -8 ديسيبل | -6 ديسيبل |
| طاقة مدخل منفذ RF | - | - | 24 ديسيبل |
| مواصفات محولات الترددات المنخفضةج | دقيقة | نموذجي | ماكس |
| نطاق تردد العمل | DC إلى 1 ميغاهرتز (معتاد) | ||
| Vπ(@ 1kHz) | - | 10 فولت | - |
a. تم تصميم المنقسم للاستخدام في الأطوال الموجية المحددة. قد يسبب استخدام المنقسم في أطوال موجة أخرى زيادة في الخسارة البصرية التي لا تغطيها الضمان. في بعض الحالات,يمكن أن تكون هذه الخسارة مؤقتة ؛ على سبيل المثال ، يمكن عادةً عكس زيادة الخسارة الناجمة عن أطوال موجة أقصر عن طريق تسخين المنظم إلى 80 درجة مئوية لمدة ساعة.
يجب توخي عناية خاصة عند محاذاة حالة الاستقطاب للدخول البصري لتجنب إطلاق الطاقة البصرية الزائدة إلى الوضع العادي.والذي سيتم امتصاصه من قبل المستقطب ويمكن أن يضر المودولاتور.
c. عند 1550 nm
| مواصفات البيئة | دقيقة | نموذجي | ماكس |
| درجة حرارة العمل | 0 °C | - | 70 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية | - | 85 درجة مئوية |
| المواصفات الميكانيكية | |
| التوجه الكريستالي | Z-Cut |
| رابط RF | الإناث 1.85 ملم (V) |
| نوع الألياف | مدخل: PANDA استقطاب الحفاظ الخروج: SMF-28®† وضع واحد |
| أجهزة توصيل الألياف | 2.0 ملم المفتاح الضيق FC/PC |
| طول رصاص الألياف | 1.5 م (النوع) |
| سترة من الألياف | Ø900 ميكرومتر أنبوب فضفاض |
| ألياف الإدخال القياسية | |
|
نوع الألياف |
رئيس الوزراء |
| النوع |
FC/UPC |
| المفتاح | ضيق |
| التنسيق الرئيسي | ببطء |
| الخروج القياسي الألياف | |
| نوع الألياف | (SM) |
| النوع | FC/UPC |
| المفتاح | ضيق |
| التنسيق الرئيسي | لا |
LNP6118 التطبيق:
1.نظام الاتصال البصري:تستخدم لتعديل المراحل في الاتصالات بالألياف الضوئية لتحسين كفاءة ونوعية نقل الإشارة.
2.الاتصالات البصرية المتماسكة:يتم تنفيذ تعديل المراحل وتعديل الإشارات البصرية في جهاز استقبال متماسك.
3.استشعار بصري:لأجهزة استشعار بصرية عالية الدقة مثل أجهزة التداخل وأنظمة الاستشعار الموزعة بالألياف البصرية.
4.الاتصالات الكمية:تشفير المراحل للإشارات البصرية في أنظمة توزيع المفاتيح الكمية (QKD).
5.رادار الليزر (LiDAR):تستخدم للفاز ليدار لتحسين دقة المدى والقرار.
6.تجارب بحثية:تستخدم في التجارب البصرية والبحث عن تعديل المراحل وتنظيم مجال الضوء.
الوسم: #Multi-Band، #Lithium Niobate، #Lithium Niobate Phase Modulator، #Phase Modulator LNP6118, #1310 nm-1550 nm
