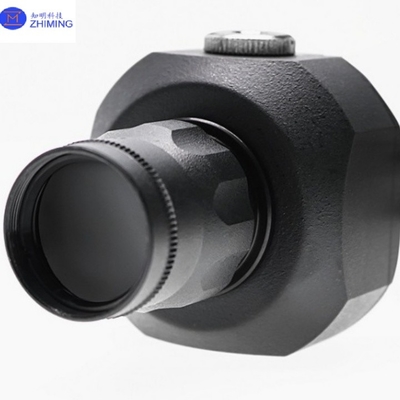

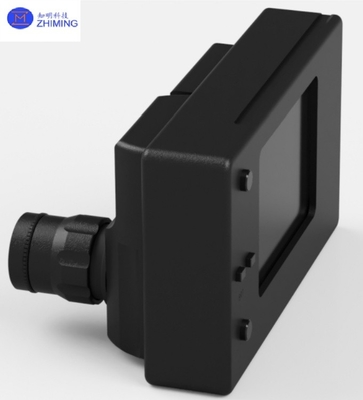

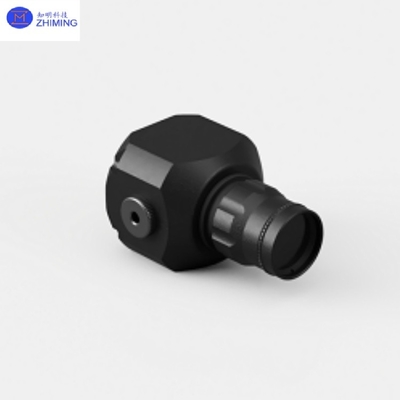

كاميرا VIS-NIR CCD Contour-IR Contour-M الكاميرا الرقمية 400-1700nm الكاميرا متعددة الطيف

الفرق بين CMOS و CCD:

1. تصنيع عملية التصوير

مبدأ التحويل الكهروضوئي لمستشعر الصورة CCD و CMOS هو نفسه ، والفرق الرئيسي بينهما هو أن عملية قراءة الإشارة مختلفة.لأن CCD لديها واحدة فقط (أو عدد قليل) العقدة الإخراج لقراءة بشكل موحد، فإن اتساق إشارة الإخراج جيد جدا؛ في شريحة CMOS ، كل بكسل لديه مكبر إشارة خاص به ، والذي يؤدي تحويل الشحن إلى الجهد على التوالي ،و استمرارية إصدار الإشارة ضعيفة. ومع ذلك ، CCD من أجل قراءة إشارة الصورة بأكملها ، فإن عرض النطاق الترددي للإشارة من مكبر الإخراج مطلوب أن يكون واسعا ، وفي شريحة CMOS ،متطلبات عرض النطاق الترددي للمضخم في كل بكسل منخفضة، مما يقلل إلى حد كبير من استهلاك الطاقة للشريحة، وهو السبب الرئيسي في أن استهلاك الطاقة من شريحة CMOS أقل من تلك من CCD.عدم التوافق بين ملايين المضخات يؤدي إلى زيادة الضوضاء الثابتة، وهو العيب المتأصل لـ CMOS على CCD.

2الاندماج

من وجهة نظر عملية التصنيع، يتم دمج الدائرة والجهاز في CCD على مواد البلورية الواحدة نصف الموصلة، والعملية أكثر تعقيدا،و فقط عدد قليل من الشركات المصنعة في العالم يمكن ان تنتج رقائق CCD، مثل دالسا، سوني، باناسنيك وهلم جرا. سي سي دي يمكن أن تؤدي فقط الإشارات الكهربائية التناظرية، يتطلب قرص العناوين اللاحقة، محول التناظرية، معالجة إشارة الصورة،كما يحتاج إلى توفير ثلاث مجموعات من مختلفة الكهرباء الطاقة دائرة التحكم ساعة متزامنة، الاندماج منخفض جدا. CMOS مدمجة في مادة أشباه الموصلات تسمى أكسيد المعدن،التي هي نفس العملية التي تنتج عشرات الآلاف من الدوائر المتكاملة أشباه الموصلات مثل رقائق الكمبيوتر وأجهزة الذاكرة، لذلك تكلفة إنتاج CMOS أقل بكثير من CCD. في الوقت نفسه، يمكن لشريحة CMOS دمج مكبر إشارة الصورة، دائرة قراءة الإشارة، دائرة تحويل A / D،معالج إشارة الصورة والتحكم في رقاقة، شريحة واحدة فقط يمكن أن تحقق جميع الوظائف الأساسية للكاميرا، والتكامل مرتفع جدا، ومفهوم الكاميرا على مستوى شريحة يتم توليد من هذا.مع التطور المستمر لتكنولوجيا تصوير CMOS، المزيد والمزيد من الشركات يمكن أن توفر رقائق تصوير CMOS عالية الجودة، بما في ذلك: مايكرون، CMOSIS، سايبرس وهلم جرا.

3السرعة

يتبنى CCD الإخراج الحساس للضوء واحدًا تلو الآخر ، والذي لا يمكن إصداره إلا وفقًا للإجراء المحدد ، والسرعة بطيئة.CMOS لديها عدة محولات الشحن والجهد والتحكم في مفاتيح الصف والعمود، وسرعة القراءة أسرع بكثير ، ومعظم الكاميرات عالية السرعة فوق 500fps هي كاميرات CMOS. بالإضافة إلى ذلك ، يمكن أخذ عينات عشوائية من مفتاح القرص الصناعي لعناوين CMOS لتحقيق مخرجات نافذة فرعية ،ويمكن الحصول على سرعة أعلى عندما يتم إخراج الصور الفرعية فقط.

4الضوضاء

تكنولوجيا CCD تم تطويرها في وقت سابق ، أكثر نضجا ، باستخدام PN التقاطع أو ثاني أكسيد السيليكون (SiO2) طبقة العزل لعزل الضوضاء ،جودة التصوير بالنسبة للمستشعر الضوئي الكهربائي CMOS لديها ميزة معينةبسبب درجة التكامل العالية لمستشعر الصورة CMOS ، فإن المسافة بين المكونات والدوائر قريبة جداً ، والتداخل خطير نسبياً ،والضوضاء لها تأثير كبير على جودة الصورةمع التطوير المستمر لتكنولوجيا تقليل ضوضاء دائرة CMOS ، فإنه يوفر حالة جيدة لإنتاج أجهزة استشعار الصور CMOS عالية الكثافة وعالية الجودة.
