InAs Wafer Doped Zn 2 Inch Indium Arsenide Wafer Dia 50mm سمك 500um <100> مخصص

تفاصيل المنتج

مكان المنشأ: الصين

اسم العلامة التجارية: ZMSH

Model Number: InAs wafer

شروط الدفع والشحن

Delivery Time: 2-4 weeks

Payment Terms: T/T

احصل على افضل سعر
إبراز:

وافير إنديوم أرسينيد مخصص,2 بوصة أرزينيد الانديوم,رقائق أرسينيد الانديوم 500UM

,

2 Inch Indium Arsenide Wafer

,

500um Indium Arsenide Wafer

المواد:
زرنيخيد الإنديوم
الحجم:
2 بوصة
السماكة:
500 ميكرومتر ±25 ميكرومتر
توجيه:
<100>
دناءة:
5.67 جرام/سم
مخصصة:
أيد
المواد:
زرنيخيد الإنديوم
الحجم:
2 بوصة
السماكة:
500 ميكرومتر ±25 ميكرومتر
توجيه:
<100>
دناءة:
5.67 جرام/سم
مخصصة:
أيد
InAs Wafer Doped Zn 2 Inch Indium Arsenide Wafer Dia 50mm سمك 500um <100> مخصص

رقاقة إنديوم آرسنيد 2 بوصة رقاقة إين أس إيبيتاكسيال لديود الليزر، رقاقة إيبيتاكسيال نصف الموصل، رقاقة إين أس زين 3 بوصة،InAs الوافير الكريستالي الواحد 2 بوصة 3 بوصة 4 بوصة InAs-Zn الركائز الرأسية لتطبيق LD، رقاقة نصف الموصلات، رقاقة إنديو آرسينيد ليزر إيباتاكسيال


خصائص الوافر InAs-Zn


- تستخدم رقائق InAs لتصنيع

- دعم المخصصات مع الأعمال الفنية التصميم

- الفجوة المباشرة، تصدر الضوء بكفاءة، تستخدم في الليزر.

- في نطاق طول الموجة من 1.5μm إلى 5.6μm، هياكل البئر الكمية

- باستخدام تقنيات مثل MOCVD أو MBE ، الحفر ، التمعين ، والتغليف لتحقيق الشكل النهائي للجهاز



أوصاف منكما-Znرقائق

آرسنيد الإنديوم (InAs) هو مادة مهمة للشاشات التي تستخدم على نطاق واسع في مجالات مثل أجهزة الكشف بالأشعة تحت الحمراء والليزر بسبب فجوة النطاق الضيقة (حوالي 0.354 eV).
عادة ما يكون InAs موجودًا في شكل نظام بلورية مكعبة ، وتحركها الإلكتروني العالي يجعله يعمل بشكل جيد في الأجهزة الإلكترونية عالية السرعة.
يمكن زراعة رقائق InAs عالية الجودة من خلال تقنيات مثل التخزين الجزيئي بالشعاع (MBE) أو ترسب البخار الكيميائي العضوي للمعادن (MOCVD) ،يمكن استخدامها في تصنيع أجهزة الكشف عن الأشعة تحت الحمراء الفعالة، وخاصة في النطاقات 3-5 ميكرومتر و 8-12 ميكرومتر.

بالإضافة إلى ذلك ، يمكن لهيكل InAs المضغوط بالزنك (Zn) ضبط موصلاته لتشكيل أشباه الموصلات من النوع p أو n ، وبالتالي تحسين خصائصها الكهربائية.
وقد عزز تطوير البئر الكمومية وهياكل النقطة الكمومية إمكانات تطبيق InAs في مجال الأجهزة الإلكترونية الضوئية.
تتيح تكنولوجيا النقطة الكمية لـ InAs لعب دور مهم في المجالات الناشئة مثل الحوسبة الكمية والتصوير الحيوي.
مع زيادة الطلب على أجهزة الأشعة تحت الحمراء عالية الأداء وتقنيات الكم ، فإن آفاق البحث والتطبيق لـ InAs وموادها المضادة واسعة.



تفاصيلكما-Znرقائق

المعلمInAs-ZnWafer
تكوين الموادالزرنيخ الانديوم (InAs) + زنك المنشط
هيكل البلوراتالنظام الكوبي (بنية مزيج الزنك)
عرض النطاق~ 0.354 eV
تحرك الإلكترونات~ 30،000 سم2/فولت
حركة الثقوب~ 200 سم2/فولت
الكثافة~ 5.67 غرام/سم3
نقطة الذوبان~ 942 درجة مئوية
التوصيل الحراري~0.5 واط/ميكروكيل
فجوة النطاق البصري~ 0.354 eV
طريقة المنشطاتالدوبينج من النوع P (من خلال الزنك)
مجالات التطبيقالليزر الأشعة تحت الحمراء، أجهزة الكشف، النقاط الكمية
الحجمقطر 2 بوصة
سمك500mm ± 25mm
التوجيه<100>

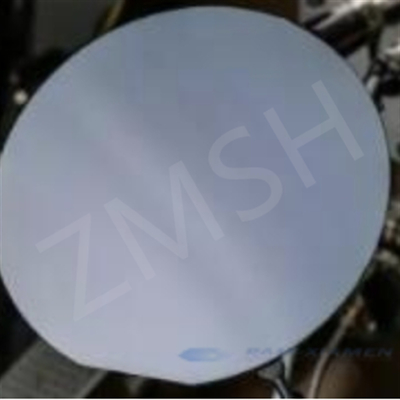

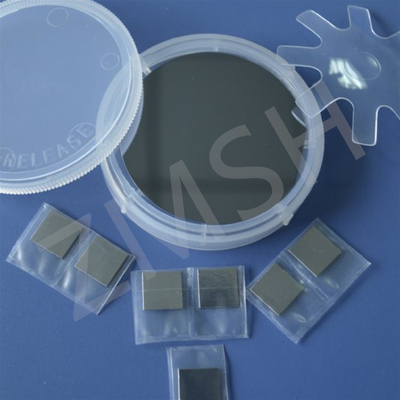

عينات منكما-Znرقائق
InAs Wafer Doped Zn 2 Inch Indium Arsenide Wafer Dia 50mm سمك 500um <100> مخصص 0InAs Wafer Doped Zn 2 Inch Indium Arsenide Wafer Dia 50mm سمك 500um <100> مخصص 1'InAs Wafer Doped Zn 2 Inch Indium Arsenide Wafer Dia 50mm سمك 500um <100> مخصص 2
* يرجى الشعور بالحرية في الاتصال بنا إذا كان لديك متطلبات مخصصة.



عنّا

شركتنا، ZMSH، متخصصة في البحث والإنتاج، ومعالجة، وبيع أجزاء نصف الموصلات والمواد البلورية البصرية.
لدينا فريق هندسي من ذوي الخبرة، الخبرة الإدارية، معدات المعالجة الدقيقة، وأدوات الاختبار،مما يمنحنا قدرات قوية للغاية في معالجة المنتجات غير القياسية.
يمكننا البحث وتطوير وتصميم مختلف المنتجات الجديدة وفقا لاحتياجات العملاء.
سوف تلتزم الشركة بمبدأ "المركز على العملاء، والقائمة على الجودة" وتسعى جاهدة لتصبح مؤسسة عالية التقنية من الدرجة الأولى في مجال المواد الإلكترونية الضوئية.
نحن نغلف الفطائر بعلبة من الألومنيوم غير شفافة ونضعها في صناديق صغيرة لحمايتها.
InAs Wafer Doped Zn 2 Inch Indium Arsenide Wafer Dia 50mm سمك 500um <100> مخصص 3InAs Wafer Doped Zn 2 Inch Indium Arsenide Wafer Dia 50mm سمك 500um <100> مخصص 4

توصيات المنتجات المماثلة
1.2" S منتج نصف الموصلات الغازي المضغوط EPI N نوع P نوع 250um 300um ثنائيات الإشعاع الضوئيInAs Wafer Doped Zn 2 Inch Indium Arsenide Wafer Dia 50mm سمك 500um <100> مخصص 5


2.2" 3" FZ SiO2 Single Crystal IC Chips 100um 200um طبقة الأكسدة الجافة الرطبة 100nm 300nm
InAs Wafer Doped Zn 2 Inch Indium Arsenide Wafer Dia 50mm سمك 500um <100> مخصص 6



الأسئلة الشائعة
1س: ماذا عن تكلفة رقائق InAs-Zn بالمقارنة مع رقائق أخرى؟
ج: عادة ما تكون رقائق InAs-Zn أكثر تكلفة من رقائق السيليكون و GaAs بسبب ندرة المواد وعمليات التصنيع المعقدة والطلب المتخصص على السوق.

2س: ماذا عن الآفاق المستقبلية لـ (إيناس-زين) ؟رقائق?
الجواب: الآفاق المستقبلية لوفحات InAs واعدة جداً.
