غسالة الحرارة النحاسية القاع المسطح من نوع الدبوس جهاز إلكتروني ذو طاقة عالية Cu≥99.9%

تفاصيل المنتج

Place of Origin: CHINA

اسم العلامة التجارية: ZMSH

إصدار الشهادات: rohs

Model Number: Copper Heat Sink Substrate

شروط الدفع والشحن

الأسعار: by case

Delivery Time: 2-4weeks

شروط الدفع: T/T

احصل على افضل سعر
إبراز:

Cu≥99.9% رصيف الحرارة,طاقة عالية ركن الحرارة الركيزة

,

high power Heat Sink Substrate

Products::
Copper Heat Sink substrate
نقاء النحاس::
Cu≥99.9 ٪
Type::
Flat Base and Pin-Fin
Thermal conductivity::
≥380W/(m·K)
قوة الشد::
200-350MPa
Applications::
Laser diode (LD), 5G RF devices
Products::
Copper Heat Sink substrate
نقاء النحاس::
Cu≥99.9 ٪
Type::
Flat Base and Pin-Fin
Thermal conductivity::
≥380W/(m·K)
قوة الشد::
200-350MPa
Applications::
Laser diode (LD), 5G RF devices
غسالة الحرارة النحاسية القاع المسطح من نوع الدبوس جهاز إلكتروني ذو طاقة عالية Cu≥99.9%

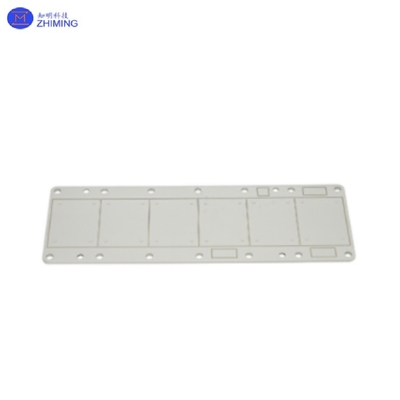

غسالة الحرارة النحاسية القاع المسطح من نوع الدبوس جهاز إلكتروني ذو طاقة عالية Cu≥99.9% 0

ملخص لـ cركن الحرارة العلوي





غسالة الحرارة النحاسية القاع المسطح من نوع الدبوس جهاز إلكتروني ذو طاقة عالية Cu≥99.9%







ركن الحرارة النحاسي هو عنصر تبديد الحرارة مصنوع من النحاس النقي (Cu≥99.9٪) أو سبيكة النحاس (مثل C1100 ،C1020) كمادة أساسية من خلال المعالجة الدقيقة (قطع CNC)، الطابع ، لحام ، الخ). تستخدم أساسا لإدارة الحرارة من الأجهزة الإلكترونية عالية الطاقة (مثل LED ، IGBT ، و CPU). وفقا للهيكل ، يمكن تقسيمها إلى Flat Base و Pin-Fin ،مصممة لمتطلبات مختلفة في تبديد الحرارة.








القاع المسطح ونوع الإبرة من رصيف التبريد من النحاس



مع التوصيل الحراري عالية للغاية والبناء قابلة للتخصيص، والرصيف التبريد النحاس هي المكونات الأساسية للتبريد الإلكتروني عالية الطاقة.نموذج القاع المسطح مناسب لاحتياجات التوصيل الحراري المدمجة، بينما تم تحسين نموذج الدبوس لتبديد حرارة الحرارة القسرية ، وتغطي معا سيناريوهات الإدارة الحرارية من الأجهزة الإلكترونية الاستهلاكية إلى الحجم الصناعي.





الخصائص قاعدة مسطحة نوع الدبوس (PIN-FIN)
الهيكل سطح مسطح، سمك موحد الزعانف الكثيفة (الارتفاع 5-50 ملم ، المسافة 1-5 ملم)
وضع تبديد الحرارة القائمة على الموصلات (توصيل الحرارة عن طريق الاتصال) الحمل المهيمن (زيادة مساحة السطح)
سيناريو التطبيق تركيب رقاقة مباشرة (مثل LED، IC) أنظمة التبريد الجوي / السائل القسري (على سبيل المثال مخزن حرارة CPU)
تكلفة المعالجة أسفل (قطع أو طابع CNC) عالية (للحام أو الطحن)
المقاومة الحرارية العادية 0.1-0.5°C/W (@سمك 1mm) 0.05-0.2°C/W (مع المروحة)








خصائصجركن الحرارة العلوي

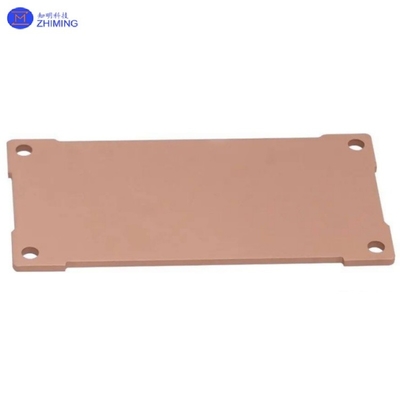

غسالة الحرارة النحاسية القاع المسطح من نوع الدبوس جهاز إلكتروني ذو طاقة عالية Cu≥99.9% 1

(1) التوصيل الحراري
· التوصيل الحراري ≥ 380W/ ((m·K) ، أعلى بكثير من الألومنيوم (~ 200W/ ((m·K)) ، مناسبة لسيناريوهات كثافة الحرارة العالية.

· السطح يمكن أن يكون مغلف بالنيكل (Ni) أو معالجة مضادة للتأكسدة لمنع أكسدة النحاس مما يؤدي إلى زيادة المقاومة الحرارية.





(2) الخصائص الميكانيكية
· قوة الشد 200-350MPa ، يمكن معالجتها إلى لوحة غمر رقيقة 0.3mm.

· مقاومة درجات الحرارة العالية (درجة حرارة التشغيل طويلة الأجل ≤200 درجة مئوية) ، مناسبة لأجهزة عالية الطاقة.





(3) التصميم الهيكلي
· نوع القاع المسطح: سطح اتصال مسطح ، مناسب للتثبيت المباشر مع الرقاقة (مثل حزمة LED COB).

· نوع الدبوس: هيكل الدبوس الكثيف (دبوس الدبوس) ، الذي يزيد من كفاءة نقل الحرارة عن طريق زيادة مساحة السطح.





(4) معالجة السطح
· طلاء النيكل بدون كهرباء اختياري (ENIG) ، الرملية أو طلاء مضاد للأكسدة لتلبية متطلبات بيئية مختلفة.








تطبيقجركن الحرارة العلوي

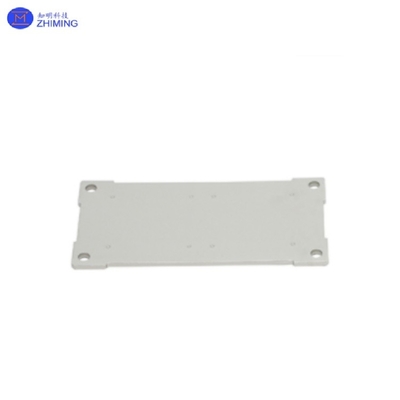

غسالة الحرارة النحاسية القاع المسطح من نوع الدبوس جهاز إلكتروني ذو طاقة عالية Cu≥99.9% 2

(1) تسريب الحرارة الإلكترونية للطاقة
· إضاءة LED: الركيزة المعدنية (مثل MCPCB) لوحدات LED عالية الطاقة لتقليل درجة حرارة التقاطع (Tj).

· وحدة IGBT: مشعّل على أساس النحاس لمحولات المركبات الكهربائية، مقاوم لدرجات الحرارة العالية والرطوبة.

· وحدة المعالجة المركزية / وحدة المعالجة المركزية: قاعدة النحاس ذات التوصيل الحراري العالي + حل إبعاد الحرارة في أنابيب الحرارة.





(2) البصريات الإلكترونية والاتصالات
· الديود الليزر (LD): رصيف مركب من النحاس والتلفستين (Cu-W) لحل مشكلة مطابقة معامل التوسع الحراري (CTE).

· أجهزة 5G RF: تعزيز إزالة الحرارة المحلية لوحدات PA عالية التردد.





(3) الإلكترونيات الصناعية والسيارات
· وحدة الطاقة: تصميم لوحة الانغماس للمحول DC-DC.

· نظام إدارة البطارية (BMS): ركن تبريد النحاس للكومة الشحن السريع.








أسئلة وأجوبة



1س: ما هو ركن الحرارة النحاسي المستخدمة؟
الجواب: إنه ينبعث من الحرارة بكفاءة في الإلكترونيات عالية الطاقة مثل المصابيح المضادة للضوء ووحدات المعالجة المركزية ووحدات IGBT بسبب التوصيل الحراري الممتاز للنحاس.





2س: ما هو الفرق بين غسالات حرارة النحاس المسطحة والغسالات النحاسية؟
الجواب: القواعد المسطحة تتفوق في تبريد التوصيل المباشر، في حين أن تصاميم الزعانف تعزز تدفق الهواء لأنظمة الحمل القسري.





العلامة التجارية: # نقاء عالية ، # رصيف الحرارة النحاس ، # نوع القاع المسطح ، # نوع الدبوس ، # جهاز إلكتروني عالي الطاقة ، # Cu≥99.9٪
