DFB Epiwafer InP Substrate طريقة MOCVD 2 4 6 بوصة طول الموجة التشغيلية 1.3 م، 1.55 م

DFB Epiwafer InP سبسترات MOCVD طريقة 2 4 6 بوصة طول الموجة التشغيلية: 1.3 μm ، 1.55 μm

ملحوظة DFB Epiwafer InP

DFB (ردود فعل موزعة) Epiwafers على Indium Phosphide (InP) الركائز هي المكونات الرئيسية المستخدمة في تصنيع ثنائيات الليزر DFB عالية الأداء.هذه الليزر حاسمة للاتصالات البصرية وتطبيقات الاستشعار بسبب قدرتها على إنتاج وضع واحد، ضوء عرض خط ضيق مع انبعاث طول موجة مستقر، عادة في نطاق 1.3 ميكرو مترا و 1.55 ميكرو مترا.

يوفّر الركيزة InP تطابقًا ممتازًا للطبقات الشبكية مثل InGaAsP، والتي تزرع لتشكل المنطقة النشطة،وهياكل الشبكة التي تحدد وظائف الليزر DFBالشبكة المدمجة داخل الهيكل تضمن ردود فعل دقيقة والتحكم في طول الموجة،مما يجعلها مناسبة للاتصالات بالألياف الضوئية لمسافات طويلة وأنظمة WDM (مضاعفة قسم طول الموجة).

وتشمل التطبيقات الرئيسية أجهزة الاستقبال البصري عالية السرعة، والاتصالات بين مراكز البيانات، والاستشعار الغازي، والتصوير الصوتي للتماسك البصري (OCT).مزيج من الأداء عالية السرعة من DFB epiwafer القائم على InP، واسعة الخط الطيفية الضيقة، واستقرار الطول الموجي يجعل من الضروري في شبكات الاتصالات الحديثة وتقنيات الاستشعار المتقدمة.

هيكل رصيف DFB Epiwafer InP

ورقة البيانات الخاصة بطبيعة DFB Epiwafer InP ((ZMSH DFB inp epiwafer.pdf)

خصائص رصيف DFB Epiwafer InP

مواد الأساس:

• فوسفيد الانديوم (InP): يقدم InP تطابقًا ممتازًا للطبقات البصرية مثل InGaAsP ، مما يقلل من العيوب والانحرافات أثناء عملية النمو البصري.هذا يؤدي إلى طبقات عالية الجودة ضرورية لأداء ليزر فعال.

الفجوة:

• الفجوة المباشرة: يحتوي InP على فجوة نطاق مباشرة تبلغ 1.344 eV ، مما يجعلها مناسبة للغاية للتطبيقات الإلكترونية الضوئية ، وخاصة للإشعاع في الطيف تحت الحمراء ، حول أطوال الموجة 1.3 ميكرو مترا و 1.55 ميكرو مترا ،والتي تكون مثالية للاتصال البصري.

تطابق الشبكة:

• يسمح InP بنمو طبقات البصرية عالية الجودة ، وخاصة InGaAsP ، مع الحد الأدنى من التوتر ، مما يضمن تشغيل جهاز مستقر وموثوق به.

الطبقات القاعية:

• الطبقة النشطة: عادة ما تتكون من InGaAsP ، وتحدد هذه الطبقة طول موجة الانبعاث وتدعم توليد الفوتونات من خلال إعادة التركيب الإشعاعي.
• هيكل الشبكة: توفر الشبكة المتكاملة داخل الهيكل البصري ردود الفعل اللازمة للانبعاث في الوضع الواحد ، وهو أمر ضروري لدقة طول الموجة في الليزر DFB.
• طبقات التغطية: تحيط هذه الطبقات بالمنطقة النشطة، وتحصر الضوء وتوجهه نحو الجانب الخارجي، مما يضمن الحبس الضوئي الفعال.

طول الموجة:

• 1.3 μm و 1.55 μm: هذه الأطوال الموجية مثالية للاتصالات بالألياف الضوئية بسبب انخفاض خسائرها في الألياف الضوئية، مما يجعل الليزر DFB حاسماً لنقل البيانات على مسافات طويلة وسرعة عالية.

عرض خط ضيق وتشغيل وضع واحد:

• ليزر DFB يوفر عرض خط طيفي ضيق ويعمل في وضع طولي واحدوهو أمر بالغ الأهمية لتقليل تداخل الإشارة وتعظيم سلامة البيانات في أنظمة تقسيم التعددية كثيفة الطول (WDM).

استقرار الحرارة:

• الليزر DFB القائم على InP يوفر استقرار درجة حرارة ممتازة،وهو أمر ضروري للحفاظ على مخرج طول موجة ثابت وتقليل تدهور الأداء على درجات حرارة تشغيلية مختلفة.

التيار الحد الأدنى:

• أجهزة الليزر DFB على الأساسات InP تظهر تيارات عتبة منخفضة ، مما يؤدي إلى تشغيل فعال من حيث الطاقة ، وهو أمر مفيد لكل من الأداء واستهلاك الطاقة ،خاصة في مراكز البيانات وشبكات الاتصالات.

القدرة على تعديل السرعة العالية:

• تدعم الليزر DFB القائمة على InP تعديل عالية السرعة ، مما يجعلها مثالية للاستخدام في أجهزة الاستقبال البصري وأنظمة الاتصال التي تتطلب نقل بيانات سريع.

الخصائص الرئيسية لـ DFB Epiwafers على الركائز InP ، مثل مطابقة الشبكة الممتازة ، والعمل في وضع واحد ، وعرض الخط الضيق ، والأداء عالي السرعة ، واستقرار درجة الحرارة ،تجعلهم لا غنى عنهم للاتصالات البصرية، الاستشعار، والتطبيقات الفوتونية المتقدمة.

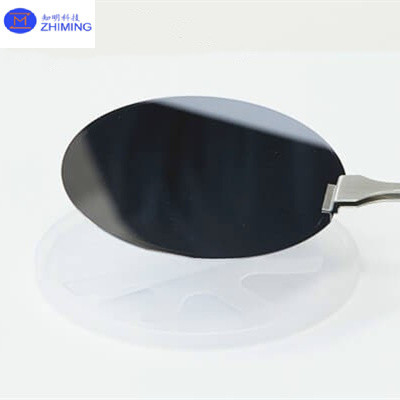

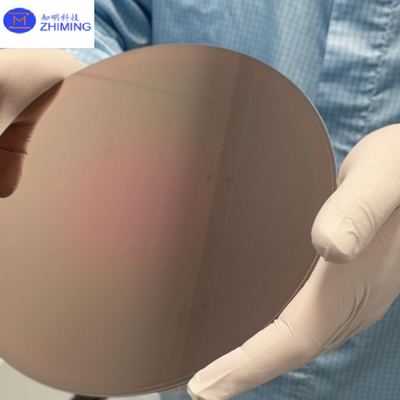

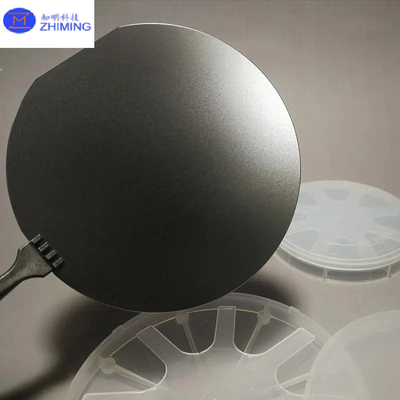

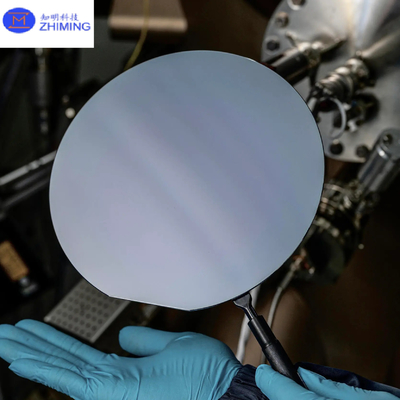

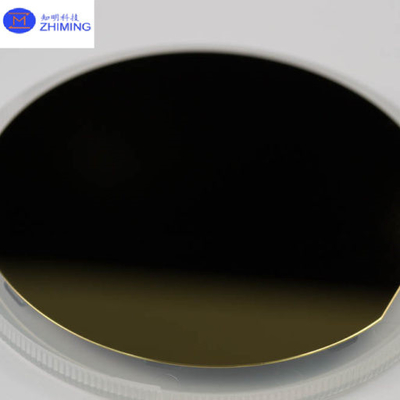

الصور الحقيقية لقطة DFB Epiwafer InP

تطبيق رصيف DFB Epiwafer InP

1.الاتصالات البصرية

• شبكات الألياف الضوئية بعيدة المدى: ليزر DFB حاسمة للاتصالات البصرية لمسافات طويلة ، وخاصة في نطاقات طول الموجة 1.3 ميكرو مترا و 1.55 ميكرو مترا ، حيث يتم تقليل فقدان الإشارة في الألياف البصرية.هذه الليزر ضرورية لنقل البيانات بسرعة عالية على مسافات طويلة.
• أنظمة WDM: تستخدم الليزر DFB في أنظمة WDM لنقل قنوات بيانات متعددة عبر ألياف واحدة من خلال تعيين كل قناة طول موجة محدد.دقة وطول الموجات واستقرارهم حيويان لتجنب التداخل بين القنوات.

2.مراكز البيانات المتصلة

• نقل البيانات عالية السرعة: يتم استخدام الليزر DFB في مراكز البيانات لربط الخوادم ومعدات الشبكات، وتوفير روابط بصرية عالية السرعة التي تتعامل مع كميات كبيرة من البيانات مع الحد الأدنى من فقدان الإشارة والتداخل.

3.استشعار الغازات ومراقبة البيئة

• اكتشاف الغاز: تستخدم الليزر DFB في تطبيقات استشعار الغازات للكشف عن غازات محددة ، مثل CO2 و CH4 ، عن طريق ضبط الليزر لتتناسب مع خطوط امتصاص هذه الغازات.هذا أمر حاسم للسلامة الصناعية، ومراقبة البيئة، ومراقبة الانبعاثات.
• طيفية امتصاص الليزر: في مراقبة البيئة، تسمح الليزر DFB بقياس دقيق لتركيزات الغاز، مستفيدة من عرض الخط الضيق وأطوال الموجة القابلة للتعديل للكشف عن الدقة العالية.

4.التصوير المقطعي للتماسك البصري (OCT)

• التشخيص الطبي: تستخدم ليزر DFB في أنظمة OCT للتصوير الطبي غير الغازي، مثل المسح الشبكية في علم العيون وتصوير الأنسجة في علم الأمراض الجلدية.طول الموجة المستقر وعرض الطيف الضيق يعزز دقة ووضوح الصور.

5.ليدار (اكتشاف الضوء والمدى)

• المركبات ذاتية القيادة والرسوم البيانية ثلاثية الأبعاد: تعد الليزر DFB جزءًا لا يتجزأ من أنظمة LIDAR ، والتي تستخدم لقياس المسافة واكتشاف الأشياء في المركبات المستقلة ، والطائرات بدون طيار ، وتطبيقات رسم الخرائط ثلاثية الأبعاد.تحسن دقة الليزر واستقراره دقة أنظمة الليدار في تحديد المسافات وتحديد الكائنات.

6.الاتصالات عبر الأقمار الصناعية والفضاء

• الاتصالات عالية التردد: تستخدم الليزر DFB في أنظمة الاتصالات عبر الأقمار الصناعية، حيث يتطلب نقل البيانات على مسافة طويلة، عالية التردد.القدرة على الليزر DFB للحفاظ على طول موجة مستقرة في ظل ظروف بيئية مختلفة أمر حاسم للاتصالات الفضائية.
