InP FP epiwafer InP الركيزة n/p نوع 2 3 4 بوصة بسماكة 350-650um لعمل الشبكة البصرية

InP FP epiwafer InP الركيزة n/p نوع 2 3 4 بوصة بسماكة 350-650um لعمل الشبكة البصرية

لمحة عامة عن أيبيوافر

الفوسفيد الإنديوم (InP) Epiwafer هو مادة رئيسية تستخدم في الأجهزة الإلكترونية الضوئية المتقدمة ، وخاصة ثنائيات ليزر Fabry-Perot (FP).تتكون InP Epiwafers من طبقات متزايدة على سطح InP، مصممة لتطبيقات عالية الأداء في الاتصالات ومراكز البيانات وتقنيات الاستشعار.

إن الليزر FP القائم على InP أمر حيوي للاتصالات بالألياف البصرية ، حيث يدعم نقل البيانات قصيرة إلى متوسطة المدى في أنظمة مثل الشبكات البصرية السلبية (PON) والمزيد من تقسيم الموجات (WDM).أطوال موجات انبعاثاتهم، عادةً ما تكون حوالي 1.3 ميكرومتر و 1.55 ميكرومتر ، تتماشى مع نوافذ الخسائر المنخفضة للألياف الضوئية ، مما يجعلها مثالية لنقل المسافات الطويلة والسرعة العالية.

وتجد هذه الشرائح أيضا تطبيقات في اتصالات البيانات عالية السرعة داخل مراكز البيانات، حيث الأداء فعالة من حيث التكلفة ومستقرة من ليزر FP أمر ضروري.يتم استخدام الليزر FP القائم على InP في مراقبة البيئة والاستشعار الصناعي للغازات، حيث يمكنهم الكشف عن غازات مثل CO2 و CH4 بسبب انبعاثاتهم الدقيقة في نطاقات امتصاص الأشعة تحت الحمراء.

في المجال الطبي، تساهم أجهزة InP epiwafers في أنظمة التصوير المقطعي بالتماسك البصري (OCT) ، مما يوفر قدرات التصوير غير الغازية.دمجها في الدوائر الفوتونية واستخدامها المحتمل في تكنولوجيات الطيران والفضاء والدفاع، مثل LIDAR والاتصالات عبر الأقمار الصناعية، تسلط الضوء على تنوعها.

بشكل عام ، تعتبر الـ InP epiwafers حاسمة في تمكين مجموعة واسعة من الأجهزة البصرية والإلكترونية بسبب خصائصها الكهربائية والبصرية الممتازة ، وخاصة في نطاق 1.3 ميكرومتر إلى 1.نطاق طول الموجة 55 ميكرومتر.

هيكل الـ InP epiwafer

نتيجة اختبار PL Mapping لـ inP epiwafer

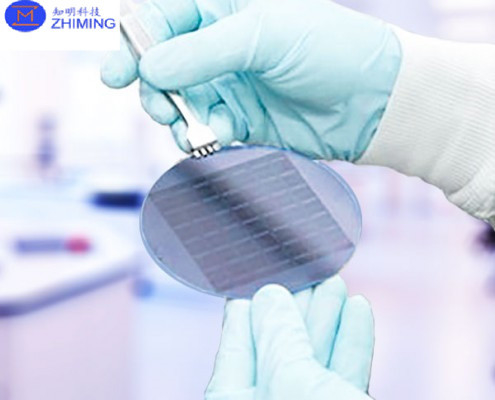

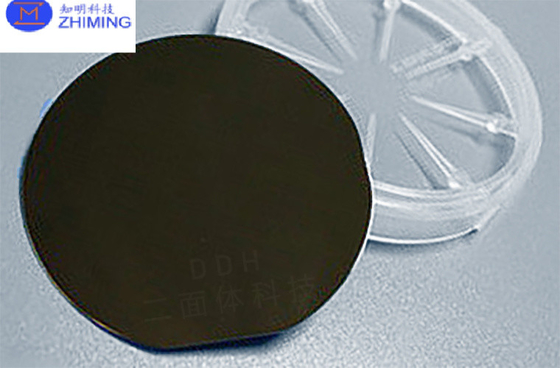

الصور من InP epiwafer

ورقة بيانات الميزات الرئيسية لـ InP epiwafer

تتميز أوبيفيرات إنديم فوسفيد (InP) بخصائصها الكهربائية والبصرية الممتازة ، مما يجعلها ضرورية للأجهزة البصرية الإلكترونية عالية الأداء.وفيما يلي لمحة عامة عن الخصائص الرئيسية التي تحدد InP Epiwafers:

1الهيكل البلورى و ثابت الشبكة

• الهيكل البلورى: يحتوي InP على بنية بلورية للخليط الزنك.
• ثابت الشبكة: 5.869 Å. تطابق الشبكة شبه المثالي مع مواد مثل InGaAs و InGaAsP يسمح لنمو طبقات البصرية عالية الجودة،تقليل العيوب مثل الانحرافات والإجهاد.

2الفجوة النطاقية وطول موجة الانبعاث

• فجوة النطاق: يحتوي InP على فجوة نطاق مباشرة تبلغ 1.344 eV عند 300 K ، مما يتوافق مع طول موجة الانبعاث حوالي 0.92 ميكرو متراً.
• نطاق انبعاثات الـ Epiwafer: تتيح الطبقات الظهرية المزروعة على InP عادةً تشغيل الجهاز في نطاق طول الموجة من 1.3 ميكرو متراً إلى 1.55 ميكرو متراً ، وهو مثالي لأنظمة الاتصالات البصرية.

3تحرك الكترونات العالي

• يظهر InP حركة الكترونات العالية (5400 سم / 2 فولت) ، مما يؤدي إلى نقل الكترونات السريع ،مما يجعلها مناسبة للتطبيقات عالية التردد والسرعة العالية مثل الاتصالات والدائرات الفوتونية المتكاملة.

4. التوصيل الحراري

• التوصيل الحراري: يتمتع InP بتوصيل حراري يبلغ حوالي 0.68 W / cm · K في درجة حرارة الغرفة. على الرغم من أنه ليس مرتفعًا مثل السيليكون ، إلا أنه يحتوي على كمية كبيرة من السليكون.فهي كافية لتبديد الحرارة في العديد من الأجهزة الإلكترونيةخاصة مع إدارة حرارية مناسبة.

5الشفافية البصرية

• إن إن بي شفافة للأطوال الموجية فوق فجوة النطاق، مما يسمح بإطلاق الفوتون ونقله الفعال في نطاق الأشعة تحت الحمراء، وخاصة في أطوال موجات الاتصالات الحرجة (1.3 ميكرو مترا و 1.55 μm).

6الدوبينج والقيادة

• النوع n و النوع p: يمكن تعاطي InP مع المانحين (مثل الكبريت) أو المقبولين (مثل الزنك) ، مما يوفر المرونة في إنشاء مناطق النوع n و النوع p اللازمة لأجهزة أشباه الموصلات المختلفة.
• التوصيل العالي: تضمن طبقات الاتصال المزودة بالكثافة المزروعة على الأساسيات InP الاتصالات الأومية ذات المقاومة المنخفضة ، مما يحسن كفاءة حقن التيار في أجهزة مثل الليزر FP.

7كثافة العيوب المنخفضة

• تظهر أجهزة InP Epiwafers كثافة عيب منخفضة ، وهو أمر حاسم للأجهزة عالية الأداء. تؤدي الطبقات البيتاكسيالية عالية الجودة إلى تحسين كفاءة الجهاز وطول العمر والموثوقية.

باختصار، خصائص InP Epiwafers، مثل الحركة الكهربائية العالية، وانخفاض كثافة العيوب، تطابق الشبكة، والعمل الفعال في أطوال موجة الاتصالات الحرجة،تجعلهم لا غنى عنهم في أجهزة الألكترونيات العصرية الحديثةخاصة في الاتصالات عالية السرعة وتطبيقات الاستشعار.

تطبيق أيبيوافر InP

الفوسفيد الإنديوم (InP) Epiwafers مهمة في العديد من مجالات التكنولوجيا المتقدمة بسبب خصائصها البصرية الإلكترونية الممتازة. إليك التطبيقات الرئيسية:

1.الاتصالات بالألياف البصرية

• ثنائيات الليزر (ليزر FP/DFB): تستخدم إيبيوفيرز في إن بي لتصنيع ليزر فابري بيرو (FP) وليزر ردود الفعل الموزعة (DFB) ، والتي تعمل على طول موجات 1.3 ميكرو مترا و 1.55 ميكرو مترا.هذه الأطوال الموجية تتماشى مع نوافذ نقل الألياف البصرية ذات الخسائر المنخفضة، مما يجعلها مثالية للاتصالات البيانات على مسافات طويلة.
• أجهزة الكشف عن الصورتستخدم أوبيوافر أيضًا لصنع أجهزة الكشف الضوئي لاستقبال الإشارات البصرية في أنظمة الألياف البصرية.

2.مراكز البيانات المتصلة

• يتم استخدام الليزر وأجهزة الكشف القائمة على InP في الوحدات الضوئية التي تمكن من الاتصالات المتبادلة عالية السرعة منخفضة الكمون داخل مراكز البيانات ، مما يحسن من أداء الشبكة بشكل عام.

3.الاستشعار البصري واكتشاف الغازات

• أجهزة استشعار الغاز: تستخدم أوبيوافرات InP لتصنيع الليزر التي تعمل في نطاق الأشعة تحت الحمراء ، وهي مناسبة لتطبيقات استشعار الغازات (على سبيل المثال ، CO2 ، CH4) في المراقبة الصناعية والبيئية والسلامة.
• التصوير المقطعي للتماسك البصري (OCT): مصادر الضوء القائمة على InP حاسمة لتقنيات التصوير الطبي مثل OCT ، والتي تستخدم للتشخيص غير الغازي في الرعاية الصحية.

4.الدوائر المتكاملة الفوتونية (PICs)

• الـ InP Epiwafers هي المواد الأساسية للدوائر المتكاملة الفوتونية التي تجمع بين وظائف فوتونية متعددة (مثل الليزر، المعدلات،و أجهزة الكشف) على شريحة واحدة للتطبيقات في الاتصالات عالية السرعة، معالجة الإشارات، والحوسبة الكمية.

5.ليدار (اكتشاف الضوء والمدى)

• يتم استخدام الليزر القائم على InP في أنظمة LIDAR للسيارات المستقلة، ورسم الخرائط الجوية، وتطبيقات دفاعية مختلفة. تستخدم هذه الأنظمةمصادر ضوئية موثوقة يتم إنشاؤها من أجهزة InP epiwafers لقياس المسافة والسرعة.

6.الاتصالات عبر الأقمار الصناعية والفضاء

• ليزر InP ومستشعرات الضوء تلعب دوراً حاسماً في الاتصالات عبر الأقمار الصناعية وتطبيقات الطيران، مما يتيح نقل البيانات بأمان وعالية السرعة على مسافات كبيرة.

7.الدفاع والفضاء

• تستخدم أجهزة InP Epiwafers في أنظمة الدفاع المتقدمة مثل الرادار عالي السرعة وتوجيه الصواريخ وأنظمة الاتصالات الآمنة ، حيث يكون الأداء الموثوق به وذو التردد العالي أمرًا بالغ الأهمية.

هذه التطبيقات تسلط الضوء على تنوع وأهمية InP Epiwafers في الأجهزة الألكترونية والفوتونية الحديثة.

أسئلة وأجوبة

ما هي الـ (إين بي) الـ (إبيفايفر) ؟

أدوات إبيبايفير الفوسفيد الانديوم (InP)هي رقائق أشباه الموصلات تتكون من رصيف InP مع طبقة واحدة أو أكثر من المواد المختلفة (مثل InGaAs ، InGaAsP ، أو AlInAs).يتم إيداع هذه الطبقات بدقة على رصيف InP لإنشاء هياكل أجهزة محددة مصممة لتطبيقات ألكترونية ضوئية عالية الأداء.
