| الاسم التجاري: | ZMSH |
| الـ MOQ: | 10 |
| وقت التسليم: | 2-4 أسابيع |
| شروط الدفع: | تي/تي |

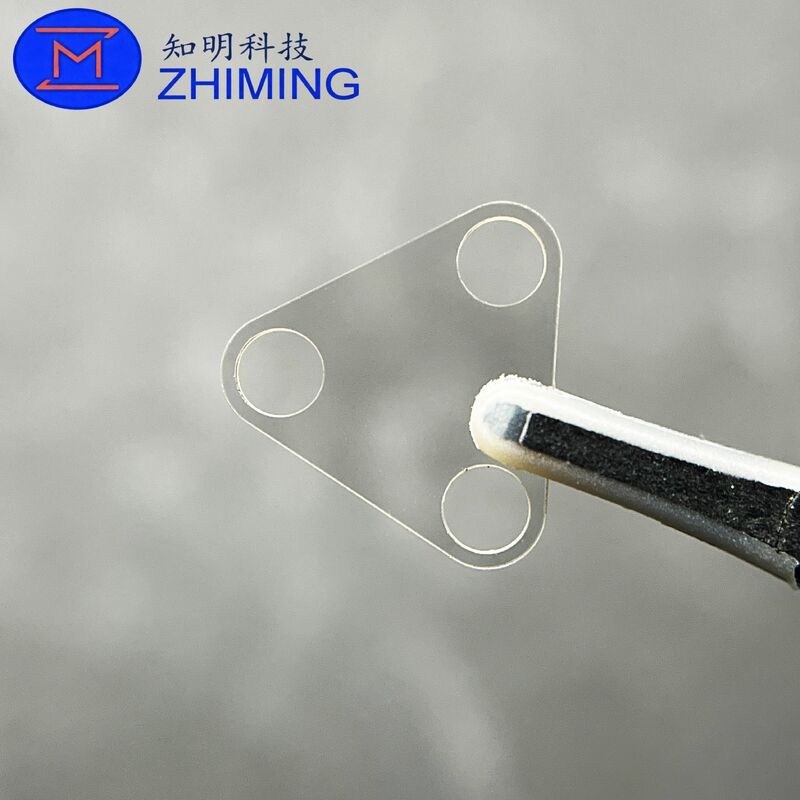

تم تصميم مكوناتنا المثلثة المخصصة من الياقوت للتطبيقات الصناعية المتطورة التي تتطلب قوة ميكانيكية شديدة وثباتًا حراريًا ومقاومة كيميائية. تم تصنيع هذه المكونات من 99.9% من الياقوت أحادي البلورة عالي النقاء (Al₂O₃)، وتتميز بهندسة مثلثة فريدة من نوعها مع ثقوب مثقوبة بدقة.
يعد هذا المنتج مثاليًا لتطبيقات مثل معالجة رقائق أشباه الموصلات ومنافذ العرض عالية الضغط وأجهزة الاستشعار البصرية، حيث لا يستطيع الزجاج أو السيراميك القياسي تلبية متطلبات الأداء.
لضمان تحسين تصميمك للتصنيع، نقدم المواصفات التالية لمعالجة الياقوت لدينا:
| ميزة | مواصفة | التسامح / المعيار |
|---|---|---|
| الحد الأدنى لحجم الفتحة | 0.2 ملم | ± 0.01 ملم |
| الحد الأدنى لقطر القضيب | 0.4 ملم | ± 0.01 ملم |
| الحد الأقصى لحجم المكون | 250 ملم (القطر/الطول) | - |
| التسامح الأبعاد | D <10 مم: ± 0.01 مم | د > 10 ملم: ±0.02 ملم |
| جودة السطح (S/D) | 20/10 | معيار MIL-PRF-13830 |
| التسطيح السطحي | φ/10 @633 نانومتر | الصف البصري |
| التوازي | أفضل ما يمكن تحقيقه | 2 ثانية قوسية |
| فتحة واضحة (كاليفورنيا) | > 98% | أقصى مساحة فعالة |
ملحوظات:
يمكن تخصيص الهندسة المثلثية ومواضع الفتحات بالكامل وفقًا لرسومات CAD أو STEP.
تضمن إمكانية التكرار العالية جودة متسقة للتطبيقات الصناعية.
صلابة شديدة:تضمن صلابة Mohs 9 مقاومة فائقة للخدش ومتانة في البيئات الكاشطة.
المقاومة الحرارية العالية:يحافظ على السلامة الهيكلية عند درجات حرارة عالية للغاية، وهو مثالي للتطبيقات الصناعية وأشباه الموصلات الصعبة.
انتقال بصري واسع:شفافية عالية منالأشعة فوق البنفسجية (190 نانومتر) إلى منتصف الأشعة تحت الحمراء (5000 نانومتر)، ودعم مجموعة واسعة من التطبيقات البصرية.
المقاومة الكيميائية والبلازما:متانة ممتازة في البيئات المسببة للتآكل أو الغنية بالبلازما.
صفر إطلاق الغازات:مناسبة لفراغ عالي جدًا (UHV)وعمليات غرف الأبحاث.
صناعة أشباه الموصلات:لوحات دعم مثلثة مقاومة للبلازما، ودبابيس تحديد موضع الرقاقة، وتركيبات محاذاة دقيقة.
أنظمة دقة السوائل:فتحات دقيقة (0.2 مم) للفوهات الكيميائية عالية الضغط أو تطبيقات نفث الماء.
الأنظمة البصرية:المنشورات المثلثة، وحوامل النوافذ الدقيقة، والمكونات التي تتطلب وضوحًا بصريًا عاليًا.
أجهزة استشعار الفضاء ودرجة الحرارة العالية:نوافذ عرض شديدة الضغط ومساكن أجهزة استشعار بصرية ذات درجة حرارة عالية.
س1: ما هو أصغر قطر ثقب يمكنك تحقيقه في مكون مثلث من الياقوت؟
يمكننا أن نصنع الثقوب بدقة0.2 مم مع تسامح ± 0.01 ممباستخدام الموجات فوق الصوتية المتقدمة أو الحفر بالليزر. تكون جدران الثقب الناتجة ناعمة وخالية من التقطيع.
Q2: هل يمكن تخصيص الشكل الثلاثي ومواضع الثقب؟
نعم. نحن نقدم تخصيصًا كاملاً لهندسة المثلث (متساوي الأضلاع أو الزاوية اليمنى أو الأنواع الأخرى) ومواقع الثقوب الدقيقة. يمكن تقديم رسومات CAD أو STEP أو PDF لتقييم الجدوى.
س 3: كيف يمكنك ضمان جودة السطح العالية والتسطيح؟
يخضع كل مكون لفحص صارم باستخدام مقاييس التداخل والمقارنات البصرية. نحن نضمنخدش/حفر 20/10لكل معيار MIL-PRF-13830 وتسطيح السطح حتى 10/10 عند 633 نانومتر، مناسبة للمسارات البصرية عالية الدقة.
س 4: لماذا تختار الياقوت على سيراميك الكوارتز أو الألومينا المنصهر؟
يوفر الياقوت أفضلالصلابة الميكانيكية، والمقاومة الحرارية، والمتانة البلازما والكيميائية، ونقل بصري واسعمما يجعلها مثالية للظروف القاسية حيث تفشل المواد الأخرى.
س 5: ماذا لو تجاوز تصميمي المواصفات القياسية؟
نحن نعمل في كثير من الأحيان علىالبحث والتطوير والمشاريع المخصصة ذات الأشكال الهندسية الصعبة. إذا كان تصميمك يقع خارج المعايير المدرجة، فيرجى الاتصال بنا — يمكننا غالبًا تقديم حلول للمتطلبات الفريدة أو "المستحيلة".
