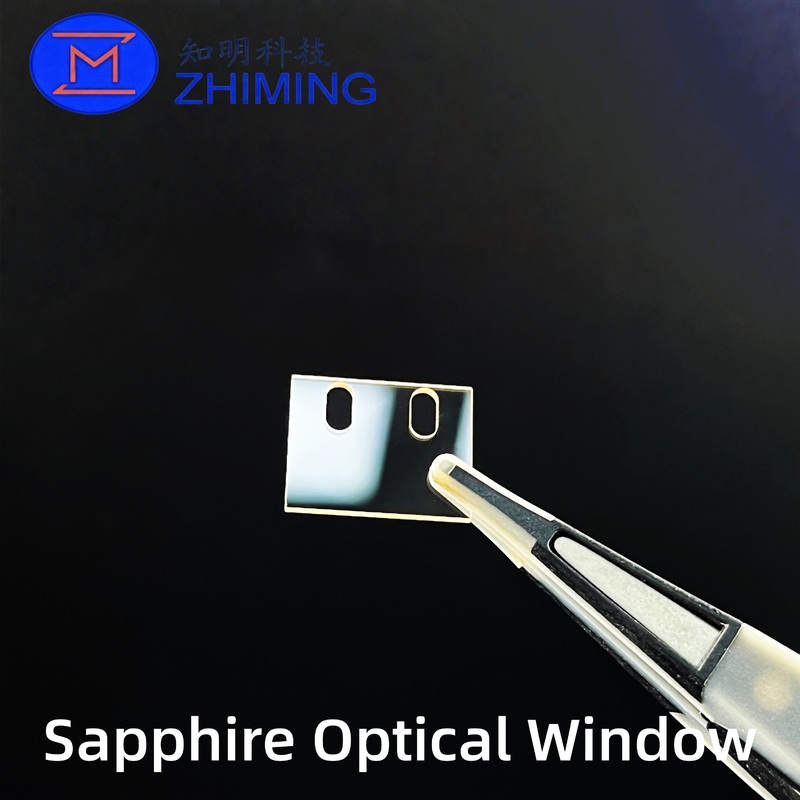

نافذة بصرية من الزعفرة المربعة المخصصة مع ثقب عبر

لمحة عامة عن المنتج

نوافذنا الضوئية من الياقوت المربع مع ثقوب من خلالها مصممة بدقة من الياقوت الاصطناعي عالي الجودة (Al2O3) ، واحدة من أصعب المواد الضوئية المتاحة.هذه النوافذ توفر قوة ميكانيكية ممتازة، الاستقرار الحراري ، المقاومة الكيميائية ، ونقل الطيف الواسع من الأشعة فوق البنفسجية إلى NIR. مصممة للتطبيقات التي تتطلب كل من الوضوح البصري والمتانة الميكانيكية ،أنها تحمي المكونات الحساسة مع السماح بنقل الضوء أو الليزر.

تميز هذه النوافذ بالثقب من خلالها ، فهي مثالية للاندماج الميكانيكي ، والتصويب ، وتغذية الفراغ ، وقنوات السوائل أو الغازات ، وغيرها من التطبيقات المتخصصة.

الخصائص الرئيسية

• المواد:زعفر صناعي عالي النقاء (Al2O3)

• صلابة:صلابة العقدة ~ 1900 GPa ، ثاني فقط للماس

• الكثافة:3.97 غرام/سم3

• مؤشر الانكسار (nd):1.77

• (مودولوس (يونغ435 غبا

• الاستقرار الحراري:ممتاز ، مناسب لتطبيقات درجة الحرارة العالية

• المقاومة الكيميائية:مقاومة للأحماض والقليات ومعظم المواد الكيميائية المآكلة

• ناقل البصري:نطاق الأشعة فوق البنفسجية

• جودة السطح:80/50، 60/40، 40/20 (حفر/حفر)

• سطح مسطح:2λ نموذجي

• فتحة صافية≥ 90%

• خيارات الشكل:مربع، مستدير، مستطيل

• خيارات السماكة:قابلة للتخصيص، على سبيل المثال، 0.5 ملم 2 ملم (أو أكثر)

• من خلال الثقبحفر دقيق ، قطر وموقع قابلة للتخصيص

• قابلة للتخصيص:التوازي في الطائرة، السطحية، التوجه، ونقاء المواد

الأحجام القياسية في المخزون

التوجهات الخاصة المتاحة:طائرة A (1120) ، طائرة R (1102) ، طائرة M (1010) ، قطع محور C 0.5 ° ∼ 10 ° ، أو توجيهات مخصصة بالكامل.

أحجام مخصصة:وتشمل الأمثلة 10x10x0.5 ملم ، 20x20x0.5 ملم ، رقائق رقيقة للغاية بطول 2 بوصة (100 ميكرو مترا) ، أو الركائز الزعفرية المصممة (PSS).

التطبيقات

• أنظمة الليزر والبصرية:نوافذ عالية الصمود لتحقيق محاذاة دقيقة وتحويل

• الأجهزة الطبية:واجهات السوائل ومنافذ الرؤية العقيمة

• الفضاء والدفاع:أجهزة استشعار وموانئ الوصول البصرية والمعدات القوية

• معدات أشباه الموصلات والفراغ:نوافذ مغلقة بالفراغ مع ثقوب تغذية

• البيئات عالية الحرارة أو القاسية:الحفاظ على الأداء البصري في ظروف شديدة

اعتبارات التصميم

• قطر الثقب وموقع:مصممة بدقة لمنع الشقوق

• حواف مقطوعة:تقليل الضغط حول الثقوب المحفورة

• التشطيب السطحي:حاسمة لكل من الوضوح البصري والتسامح الميكانيكي

• السطحية والموازية:يمكن تخصيصها لأنظمة بصرية عالية الدقة

الأسئلة الشائعة

س1: ما هي المواد المستخدمة في نوافذ الزعفران الخاصة بك؟

ج: نحن نستخدم زعفرة صناعية عالية النقاء (Al2O3) ، واحدة من أصعب المواد البصرية وأكثرها مقاومة للكيماويات ، وتقدم استقرارًا حراريًا ممتازًا ونقلًا بصريًا واسع الطيف.

س2: هل يمكن تخصيص النوافذ؟

ج: نعم. نحن نقدم تخصيص الحجم، والسمك، والشكل (مربع، مستطيل، مستطيل) ، قطر الثقب وموقع، وسطحية السطح، وتوجيه الكريستال وفقا لمتطلباتك.

س3: ما مدى دقة الثقوب وجودة السطح؟

الجواب: الثقوبحفر دقيقمع حواف مكسورة لتقليل الإجهاد. جودة السطح عالية ، مع خيارات الخدش / الحفر من 80/50 ، 60/40 ، أو 40/20 والسطحية عادة 2λ ، مما يضمن الوضوح البصري والمتانة.
