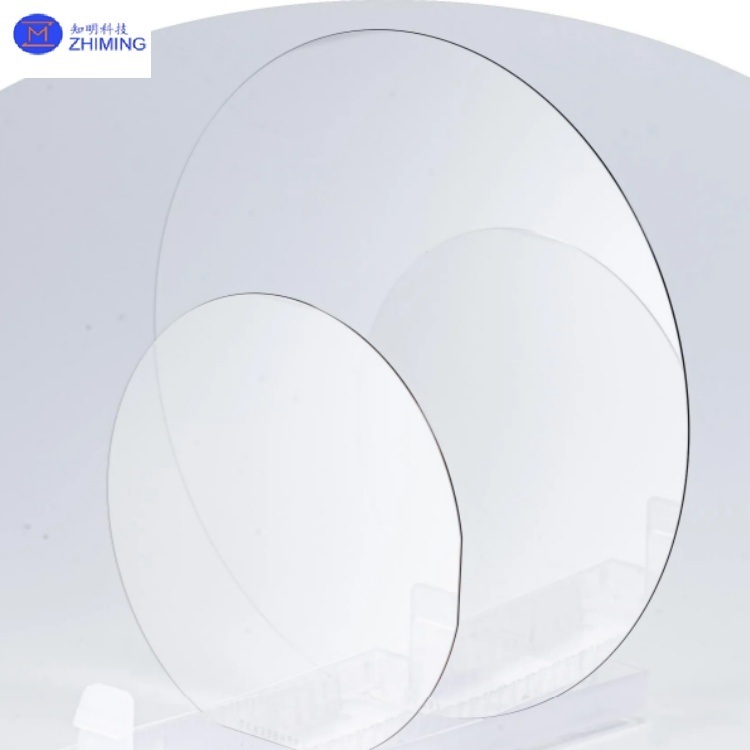

HPSI SiC Wafer 2-12 بوصة الدرجة البصرية للنظارات AI / AR

HPSI SiC Wafer 2-12 بوصة الدرجة البصرية للنظارات AI / AR

تعمل رقائق SiC من نوع HPSI (كربيد السيليكون شبه العازل عالي النقاء) كمواد بصرية أساسية في النظارات AI و AR. مع مؤشر الانكسار العالي (2.6 ∼ 2.2).7 @ 400~800 nm) وخصائص امتصاص بصري منخفضة، تتناول قضايا مثل "تأثيرات قوس قزح" وعدم كفاية انتقال الضوء في المواد التقليدية الزجاجية أو الراتنجية لمرشدات الموجات AR.نظارات ميتا أوريون AR تستخدم عدسات HPSI SiC الموجي، لتحقيق مجال رؤية واسع للغاية (FOV) 70 ° 80 ° مع سمك عدسة ذات طبقة واحدة تبلغ 0.55 ملم فقط ووزن 2.7 غرامًا ، مما يعزز بشكل كبير راحة الارتداء والتعمق.

ميزات ومزايا هيفير HPSI SiC

خصائص المواد والأداء البصري وقيمة التطبيق

- نعم1مؤشر انكسار: 2.6 2.7

• هذا المؤشر الانكساري العالي يسمح باستبدال الهياكل البصرية متعددة الطبقات بمعدات ذات طبقة واحدة ، مما يقلل من فقدان الضوء ويزيد من الوضوح ودقة اللون.فهو يسمح بعرض بصري أكثر نقاء، يلغي تأثيرات قوس قزح، ويدعم التكامل السلس مع مصابيح ميكرو LED عالية الدقة.

- نعم

2التوصيل الحراري: 490 W/m·K

• تشتت المادة بسرعة الحرارة الناتجة عن مصابيح Micro LED ذات الطاقة العالية ، مما يمنع تشوه العدسة ويمدد عمر الجهاز.هذا يضمن الأداء المستقر حتى في بيئات ذات درجات حرارة عالية، مثل الاستخدام في الهواء الطلق

- نعم

3صلابة موخ: 9.5

• مع المقاومة الاستثنائية للخدوش ، تتحمل المادة التآكل اليومي. مما يقلل من احتياجات الصيانة ويمدد عمر العدسة ، مما يحسن من قابلية الاستخدام على المدى الطويل.

4- نصف موصل واسع النطاق

• تتيح توافقها مع عمليات CMOS التصوير الحجري والحفر على نطاق نانوي لتصنيع الشبكة البصرية الدقيقة.هذا يسهل إنتاج المكونات البصرية المتقدمة مثل الموجهات الانكسارية والموجات الصغرى.

التطبيقات الرئيسية لـ HPSI SiC Wafer

رقاقة HPSI SiCالمعيار الرئيسي

المقارنة بين مواصفات الركائز الـ 4 بوصة و 6 بوصة
المعلم	الدرجة	4 بوصات من القالب	6 بوصات من القالب
قطرها	الدرجة Z / الدرجة D	99.5 ملم - 100.0 ملم	149.5 ملم - 150.0 ملم
النوع البولي	الدرجة Z / الدرجة D	4 ساعة	4 ساعة
السُمك	الدرجة Z	500 μm ± 15 μm	500 μm ± 15 μm
	الدرجة D	500 μm ± 25 μm	500 μm ± 25 μm
توجيه الوافر	الدرجة Z / الدرجة D	على المحور: <0001> ± 0.5°	على المحور: <0001> ± 0.5°
كثافة الأنابيب الدقيقة	الدرجة Z	≤ 1 سم2	≤ 1 سم2
	الدرجة D	≤ 15 سم2	≤ 15 سم2
المقاومة	الدرجة Z	≥ 1E10 Ω·cm	≥ 1E10 Ω·cm
	الدرجة D	≥ 1E5 Ω·cm	≥ 1E5 Ω·cm
التوجه السطحي الأساسي	الدرجة Z / الدرجة D	(10-10) ± 5.0 درجة	(10-10) ± 5.0 درجة
الطول المسطح الرئيسي	الدرجة Z / الدرجة D	32.5 ملم ± 2.0 ملم	الشفرة
الطول المستوي الثانوي	الدرجة Z / الدرجة D	18.0 ملم ± 2.0 ملم	-
إقصاء الحافة	الدرجة Z / الدرجة D	3 ملم	3 ملم
التلفزيون الطويل / التلفزيون الطويل	الدرجة Z	≤ 2.5 μm / ≤ 5 μm / ≤ 15 μm / ≤ 30 μm	≤ 2.5 μm / ≤ 6 μm / ≤ 25 μm / ≤ 35 μm
	الدرجة D	≤ 10 μm / ≤ 15 μm / ≤ 25 μm / ≤ 40 μm	≤ 5 μm / ≤ 15 μm / ≤ 40 μm / ≤ 80 μm
الخامة	الدرجة Z	الرأس البولندي ≤ 1 نانومتر / الرأس CMP ≤ 0.2 نانومتر	الرأس البولندي ≤ 1 نانومتر / الرأس CMP ≤ 0.2 نانومتر
	الدرجة D	الرأس البولندي ≤ 1 نانومتر / الرأس CMP ≤ 0.2 نانومتر	الرأس البولندي ≤ 1 نانومتر / CMP Ra ≤ 0.5 نانومتر
(إيدج كراكز)	الدرجة D	المساحة التراكمية ≤ 0.1%	الطول التراكمي ≤ 20 ملم، واحد ≤ 2 ملم
المناطق متعددة الأنماط	الدرجة D	المساحة التراكمية ≤ 0.3%	المساحة التراكمية ≤ 3%
إدراج الكربون المرئي	الدرجة Z	المساحة التراكمية ≤ 0.05%	المساحة التراكمية ≤ 0.05%
	الدرجة D	المساحة التراكمية ≤ 0.3%	المساحة التراكمية ≤ 3%
خدوش على سطح السيليكون	الدرجة D	5 مسموح بها، كل ≤1mm	الطول التراكمي ≤ 1 × القطر
رقائق الحافة	الدرجة Z	غير مسموح به (عرض وعمق ≥0.2mm)	غير مسموح به (عرض وعمق ≥0.2mm)
	الدرجة D	7 مسموح بها، كل ≤1mm	7 مسموح بها، كل ≤1mm
إزاحة المسمار	الدرجة Z	-	≤ 500 سم2
التعبئة	الدرجة Z / الدرجة D	كاسيت متعددة الصفائح أو حاوية لوح واحد	كاسيت متعددة الصفائح أو حاوية لوح واحد





---



خدمات ZMSH





ZMSH ككيان متكامل في مجال التصنيع والتجارة ، تقدم حلول شاملة لمنتجات SiC:



• الاندماج الرأسي:تنتج أفران نمو البلورات الداخلية رقائق من نوع 4H-N و 4H-HPSI و 6H-P و 3C-N (2 ′′ 12 بوصة) ، مع معايير قابلة للتخصيص (على سبيل المثال، تركيز الدوبينج ، وقوة الانحناء).

• - نعمالمعالجة الدقيقة:

1. - نعمالقطع على مستوى الوافر:القطع بالليزر والتلميع الكيميائي الميكانيكي (CMP) يحقق خشونة السطح < 0.3 نانومتر.
2. - نعمأشكال مخصصة:تنتج المنشورات، والوافير المربعة، ومجموعات الموجهات للموجات لدمج وحدة AR البصرية.

• اتصل بنا:العينات والاستشارات التقنية متاحة دعم خدمة كاملة من التحقق من صحة التصميم إلى الإنتاج الضخم.









---



منتجات سي سي سي من ZMSH





رقائق سيك 4H-Semi





1. 4" 4H-Semi High Purity SIC Wafers الدرجة الأولى نصف الموصلات EPI الركائز AR الزجاجات الدرجة البصرية







---



رقائق سي سي 4H-N





2. 4 بوصة 4H-N كربيد السيليكون SiC الركيزة Dia 100mm N نوع الدرجة الأولى الدرجة المزيفة سمك 350um مخصصة







---



أنواع أخرى من عينات SiC







السؤال 1: لماذا يعد HPSI SiC Wafer مهمًا للنظارات AR؟

A1: يزيل مؤشر الانكسار العالي لـ HPSI SiC Wafer ′′ (2.6 ′′ 2.7) والامتصاص الضوئي المنخفض تأثيرات قوس قزح في شاشات AR مع تمكين الموجهات الموجية الرقيقة للغاية (على سبيل المثال ، Meta Orion ′′ 0.عدسات 55 ملم).

س2: كيف يختلف زجاج HPSI SiC عن الزجاج التقليدي في البصريات AR؟

A2: يقدم HPSI SiC مؤشر انكسار أعلى مرتين من الزجاج (~ 2.0) ، مما يسمح بموجات موجة أوسع FOV وموجات موجة واحدة ، بالإضافة إلى 490 W / m · K التوصيل الحراري لإدارة الحرارة من Micro LEDs.

س3: هل HPSI SiC متوافق مع مواد أشباه الموصلات الأخرى؟

ج3: نعم، فإنه يدمج مع غان و السيليكون في الأنظمة الهجينة، ولكن استقرارها الحراري وخصائصه المثبتة تجعله متفوقا للنظرية العضوية عالية الطاقة.
