| الاسم التجاري: | ZMSH |
| رقم الطراز: | JGS1 JGS2 رقاقات |
| الـ MOQ: | 25 |
| السعر: | by case |
| وقت التسليم: | 2-4 أسابيع |
| شروط الدفع: | ر/ر |

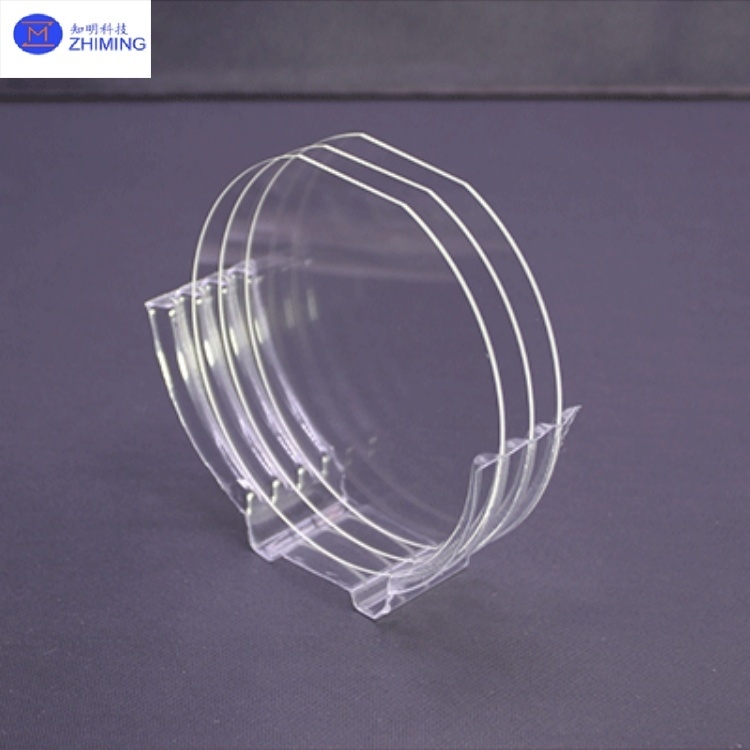

رقائق JGS1 JGS2 من الكوارتز المنصهر من الدرجة البصرية بأحجام 2-12 بوصة
JGS1 و JGS2 كلاهما نوعان من زجاج الكوارتز الصناعي عالي النقاء، يتكونان بشكل أساسي من ثاني أكسيد السيليكون (SiO₂). يكمن الاختلاف الأساسي بينهما في عمليات التصنيع وخصائص النقاء والبصريات الناتجة.
•يتم إنتاج JGS1 باستخدام طريقة الترسيب الكيميائي للبخار (CVD). يتميز بمحتوى شوائب معدنية منخفض للغاية (يتم التحكم فيه عادةً أقل من 0.1 جزء في المليون) ومحتوى هيدروكسيل (OH) منخفض جدًا (<5 جزء في المليون). يمنحه هذا نفاذية استثنائية في طيف الأشعة فوق البنفسجية العميقة (DUV) (على سبيل المثال، أكثر من 85٪ نفاذية عند طول موجي 185 نانومتر لقطعة فارغة بسمك 10 مم). علاوة على ذلك، فإنه يحتوي على فقاعات وخطوط داخلية قليلة جدًا، مما يوفر تجانسًا بصريًا عاليًا للغاية.
•عادةً ما يتم إنتاج JGS2 باستخدام طريقة الاندماج باللهب الهيدروجيني والأكسجين. يحتوي على محتوى شوائب معدنية أعلى نسبيًا (حوالي 1 جزء في المليون) ومحتوى هيدروكسيل أعلى (عادةً 30-50 جزء في المليون). ينتج عن هذا أداء جيد من الأشعة فوق البنفسجية (UV) إلى طيف الأشعة تحت الحمراء القريبة (NIR) (عادةً >80٪ نفاذية عند طول موجي 220 نانومتر)، ولكنه يظهر نطاق امتصاص كبير في نطاق 2600-2800 نانومتر. قد تحتوي بنيته الداخلية على فقاعات طفيفة أو هياكل حبيبية أو خطوط دوران.
ببساطة، يمثل JGS1 السعي لتحقيق أقصى نفاذية للأشعة فوق البنفسجية وأداء فائق ("نقاء عالي")، بينما يوفر JGS2 خيارًا أكثر فعالية من حيث التكلفة مع تلبية احتياجات معظم تطبيقات الأشعة فوق البنفسجية والضوء المرئي.
لإجراء مقارنة بديهية، يتم تلخيص الخصائص الأساسية لـ JGS1 و JGS2 في الجدول أدناه.
| السمة المميزة | JGS1 (زجاج الكوارتز البصري للأشعة فوق البنفسجية البعيدة) | JGS2 (زجاج الكوارتز البصري للأشعة فوق البنفسجية) |
| نطاق الإرسال البصري |
185 نانومتر - 2500 نانومتر
|
220 نانومتر - 2500 نانومتر
|
| النفاذية @185nm/220nm |
>85% @185nm (سمك 10 مم)
|
>80% @220nm (سمك 10 مم)
|
| امتصاص 2600-2800 نانومتر |
وجود نطاق امتصاص قوي
|
وجود نطاق امتصاص قوي
|
| محتوى الشوائب المعدنية |
منخفض للغاية (حوالي 0.1 جزء في المليون)
|
منخفض نسبيًا (حوالي 1 جزء في المليون)
|
| محتوى الهيدروكسيل (OH) |
منخفض جدًا (<5 جزء في المليون)
|
أعلى (30-50 جزء في المليون)
|
| العيوب الداخلية |
عدد قليل جدًا من الفقاعات والخطوط، تجانس بصري عالي للغاية
|
قد تحتوي على فقاعات طفيفة أو هياكل حبيبية أو خطوط دوران
|
| المعامل الحراري لمعامل الانكسار (dn/dT) | أعلى نسبيًا |
أقل (على سبيل المثال، ~1.2×10⁻⁶/℃ @1550nm)، استقرار حراري فائق
|
| خشونة السطح الدقيقة | منخفض للغاية (يمكن أن يصل RMS إلى 0.2 نانومتر)، مناسب لمتطلبات المعالجة الآلية λ/20 | كثافة هيدروكسيل سطحية عالية بعد معالجة HF، مما يوفر واجهة مثالية للطلاء |
| عملية التصنيع النموذجية |
الترسيب الكيميائي للبخار (CVD)
|
الاندماج باللهب الهيدروجيني والأكسجين
|
بالإضافة إلى الميزات الرئيسية في الجدول أعلاه، فإنها تشترك أيضًا في بعض الصفات المشتركة الممتازة:
•مقاومة عالية للحرارة: نقطة التليين حوالي 1683 درجة مئوية، يمكنها تحمل درجات حرارة تشغيل مستمرة تبلغ 1100 درجة مئوية.
•معامل تمدد حراري منخفض: حوالي 5.15×10⁻⁷/℃ (عند 100 درجة مئوية)، مما يشير إلى استقرار حراري جيد.
•استقرار كيميائي جيد: مقاوم للأحماض والقلويات المختلفة.
•قوة ميكانيكية عالية نسبيًا: صلابة موس حوالي 7.
نظرًا لخصائصها الفريدة، يتم استخدام JGS1 و JGS2 في مجالات مختلفة متطورة.
تطبيقات JGS1 (السعي لتحقيق أقصى أداء للأشعة فوق البنفسجية)
نظرًا لـ نفاذية الأشعة فوق البنفسجية العالية للغاية والشوائب المنخفضة للغاية، يتم استخدام JGS1 بشكل أساسي في:
تطبيقات JGS2 (تحقيق التوازن بين الأداء والتكلفة)
يعطيها أداء JGS2 الجيد في منطقة الأشعة فوق البنفسجية إلى الأشعة تحت الحمراء القريبة مجموعة واسعة من التطبيقات:
| الخصائص الميكانيكية | |
| الكثافة/جم/سم³; | 2.2 |
| صلابة موس | 6-7 |
| قوة الانضغاط | 1100 |
| قوة الشد | 50 |
| قوة الانحناء | 65 |
| قوة الالتواء | 30 |
| معامل يونغ | 7.5 * 104 جيجا باسكال |
| نسبة بواسون | 0.17 |
| الخصائص الكهربائية | |
| ثابت العزل (10 جيجاهرتز) | 3.74 |
| عامل الفقد (10 جيجاهرتز) | 0.0002 |
| قوة العزل (10 جيجاهرتز) | 3.7 * 107 فولت·م |
| المقاومة (20℃) | 1 * 1020 Ω·م |
| المقاومة (1000℃) | 1 * 108 Ω·م |
| الخصائص الحرارية | |
| نقطة الإجهاد | 1080 |
| نقطة التلدين | 1180 |
| نقطة التليين | 1630 |
| التوصيل الحراري (20℃) | 1.4 |
| الحرارة النوعية (20 ℃) | 670 |
| (20–320℃)معامل التمدد: 30℃–600℃ |
5.5 * 10-7 |
1. من خلال زجاج Vi (TGV) JGS1 JGS2 Sapphire BF33 Quartz أبعاد قابلة للتخصيص
2. زجاج الكوارتز المنصهر نوافذ حماية الإشعاع JGS1/JGS2/JGS3 UV شفاف
1. س: ما الفرق بين رقائق السيليكا المنصهرة JGS1 و JGS2؟
ج: يوفر JGS1 انتقالًا فائقًا للأشعة فوق البنفسجية العميقة (DUV) نظرًا لشوائبه المعدنية المنخفضة للغاية ومحتوى الهيدروكسيل، بينما يوفر JGS2 أداءً فعالاً من حيث التكلفة لتطبيقات الأشعة فوق البنفسجية إلى الأشعة تحت الحمراء القريبة ولكن مع محتوى OH أعلى ونطاق امتصاص كبير عند 2600-2800 نانومتر.
2. س: ما هي التطبيقات الأنسب لرقائق JGS1 مقابل JGS2؟
ج: JGS1 مثالي لتطبيقات الأشعة فوق البنفسجية العميقة مثل تصوير أشباه الموصلات الضوئي وليزرات الإكسيمر، في حين أن JGS2 يستخدم بشكل شائع في البصريات فوق البنفسجية العامة، والاتصالات الليفية، والمعالجة الصناعية للأشعة فوق البنفسجية حيث لا يكون أداء DUV المتطرف أمرًا بالغ الأهمية.
