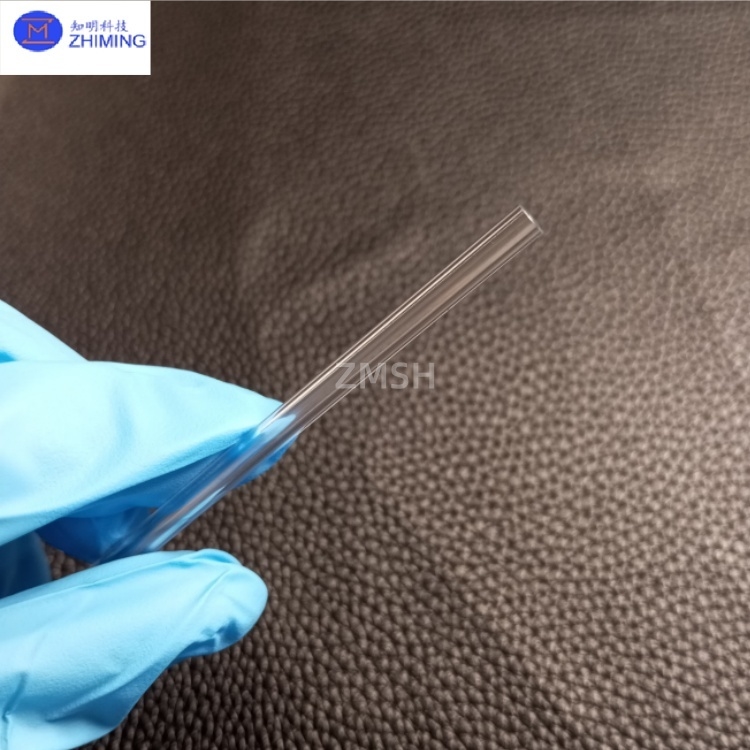

أنابيب ياقوت مخصصة مصقولة على الوجهين بطول 140 مم، أنابيب حماية للمكونات البصرية
يشير "أنبوب الياقوت المصقول على الوجهين بطول 140 مم" إلى مكون أنبوبي يبلغ طوله حوالي 140 مم، مصنوع من الياقوت ذي الدرجة البصرية (أحادي البلورة α-Al₂O₃)، مع تلميع كل من جدرانه الداخلية والخارجية.
تعتبر بلورة الياقوت مادة بالغة الأهمية نظرًا لصلابتها العالية (صلابة موس 9، في المرتبة الثانية بعد الماس)، ومقاومتها الممتازة للتآكل، وثباتها في درجات الحرارة المرتفعة (نقطة الانصهار ~2030-2050 درجة مئوية)، وخمولها الكيميائي الجيد، ونفاذيتها واسعة النطاق من الأشعة فوق البنفسجية إلى الأشعة تحت الحمراء (حوالي 200 نانومتر إلى 5500 نانومتر). تعني "التلميع على الوجهين" أن كلا السطحين الداخلي والخارجي قد خضعا لمعالجة دقيقة لتحقيق متطلبات نعومة السطح والخشونة المحددة، وتلبية متطلبات التطبيقات المتطورة لتحقيق خسارة منخفضة وموثوقية عالية ودقة.
تنبع المزايا الأساسية لأنابيب الياقوت المصقولة هذه من الخصائص الجوهرية لمادة الياقوت وعمليات التلميع الدقيقة:
1. صلابة قصوى ومقاومة للتآكل: تصل صلابة موس لأنابيب الياقوت المصقولة إلى المستوى 9، مما يجعلها شديدة المقاومة للخدش والتآكل، ومناسبة للبيئات التي تحتوي على جزيئات أو تلامس ميكانيكي.
2. خصائص بصرية ممتازة: نفاذية جيدة عبر أطياف الأشعة فوق البنفسجية والمرئية والأشعة تحت الحمراء (200 نانومتر - 5500 نانومتر)، مع اختلاف بسيط في درجة الحرارة في نفاذية الأشعة تحت الحمراء، وهي مثالية للنوافذ البصرية وقنوات الإرسال.
3. مقاومة استثنائية لدرجات الحرارة العالية والاستقرار الحراري: يمكن لأنابيب الياقوت المصقولة أن تتحمل درجات حرارة تصل إلى 1900 درجة مئوية أو أعلى (نقطة الانصهار 2030-2050 درجة مئوية)، مع الحفاظ على خصائص فيزيائية كيميائية مستقرة في درجات الحرارة المرتفعة.
4. استقرار كيميائي جيد: أنابيب الياقوت المصقولة مقاومة لمعظم الأحماض والقلويات، ومناسبة للبيئات الكيميائية القاسية.
5. مزايا التلميع الدقيق:
بالاستفادة من هذه الخصائص، تُستخدم أنابيب الياقوت المصقولة على الوجهين في مختلف المجالات المتطورة:
يلخص الجدول التالي المعلمات الفنية المحتملة بناءً على مواصفات أنبوب الياقوت الشائعة والبعد 140 مم.
ملاحظة: قد تختلف القيم الفعلية اعتمادًا على الشركة المصنعة ومستوى المعالجة ومتطلبات العميل. يوفر الجدول نطاقات شائعة مقدرة أو قيم نموذجية. ارجع دائمًا إلى مواصفات المورد عند الطلب.
| اسم المعلمة | الوصف | القيمة النموذجية لأنبوب الياقوت المصقول على الوجهين بطول 140 مم (مرجع) |
|
المادة
|
الياقوت ذو الدرجة البصرية أحادي البلورة (α-Al₂O₃) | الياقوت ذو الدرجة البصرية أحادي البلورة (α-Al₂O₃) |
|
نطاق القطر الخارجي
|
القطر الخارجي للأنبوب | قابل للتخصيص (على سبيل المثال، من بضعة مليمترات إلى مئات المليمترات) |
|
تسامح القطر الخارجي
|
الانحراف المسموح به للقطر الخارجي | ±0.02 مم أو أكثر صرامة |
|
نطاق القطر الداخلي
|
قطر التجويف الداخلي للأنبوب | قابل للتخصيص (على سبيل المثال، 0.2 مم إلى 100 مم) |
|
تسامح القطر الداخلي
|
الانحراف المسموح به لقطر التجويف الداخلي | ±0.02 مم أو أكثر صرامة |
|
الطول
|
طول الأنبوب | ~140 مم (مخصص) |
|
تسامح الطول
|
الانحراف المسموح به للطول | ±0.02 مم أو معدل بناءً على الطول |
|
انحراف سمك الجدار
|
توحيد جدار الأنبوب | استشر المورد |
|
خطأ التمركز
|
الإزاحة بين مراكز الجدار الداخلي والخارجي | ≤ 0.05 مم (دقة أعلى متاحة عند الطلب) |
|
تسامح الاستقامة
|
الاستقامة المحورية للأنبوب | ≤ 0.01 مم/140 مم أو أفضل |
|
خشونة السطح (Ra)
|
عدم استواء السطح المجهري (الجدران الداخلية/الخارجية) | ≤ 0.1 ميكرومتر (Ra، الجدران الداخلية/الخارجية) (يمكن تحقيق معايير أعلى، على سبيل المثال، Ra ≤ 0.05 ميكرومتر) |
|
جودة السطح
|
معيار الخدش/الحفر (على سبيل المثال، MIL-O-13810) | 60/40، 40/20، أو أفضل (الجدران الداخلية/الخارجية) |
|
الفتحة الواضحة
|
نسبة منطقة نقل الضوء الفعالة | > 90% (عادةً ≥95%) |
*نحن نقبل التخصيص، لا تتردد في الاتصال بنا بشأن متطلباتك.
ZMSH هي مؤسسة رائدة مكرسة للبحث والتطوير والتصنيع والمعالجة الدقيقة والتوزيع العالمي لركائز أشباه الموصلات عالية الجودة والمواد البلورية البصرية.
بدعم من فريق مهندسين ذوي مهارات عالية وخبرة إدارية لعقود من الزمن، فإننا نستفيد من أحدث مرافق التصنيع وأنظمة الفحص الصارمة لتقديم حلول استثنائية للمكونات المخصصة وغير القياسية. تكمن قوتنا الأساسية في تحويل المفاهيم المبتكرة إلى منتجات عالية الأداء مصممة خصيصًا لمتطلبات العميل المحددة.
بالتزام بقيم الابتكار والتميز ونجاح العملاء، تهدف ZMSH إلى وضع معايير جديدة في صناعة المواد الإلكترونية الضوئية وأن تصبح مزودًا عالمي المستوى لحلول البلورات وأشباه الموصلات المتقدمة.
1. أنبوب ياقوت مصقول أحادي البلورة Al₂O₃ مكون بصري
2. أنابيب كوارتز منصهرة أنابيب زجاجية بصرية أنابيب SiO2 أنبوب شفاف JGS1 JGS2 مخصص
س1: ما هي المزايا الرئيسية لأنابيب الياقوت المصقولة على الوجهين بطول 140 مم؟
أ1: إنها توفر وضوحًا بصريًا استثنائيًا (نطاق طول الموجة 200-5500 نانومتر)، وصلابة سطحية شديدة (موس 9)، ومقاومة عالية لدرجة الحرارة (تصل إلى 1900 درجة مئوية)، وثبات كيميائي فائق، مما يجعلها مثالية للتطبيقات الصعبة في أشباه الموصلات والبصريات والمعدات الصناعية عالية الدقة9.
س2: ما هي مواصفات السطح النموذجية التي يتم تحقيقها لأنابيب الياقوت المصقولة على الوجهين بطول 140 مم؟
أ2: عادةً ما تحقق خشونة سطح تبلغ ≤0.1 ميكرومتر (Ra) أو أفضل ودرجة جودة سطح تبلغ 60/40 أو أعلى لكل معايير MIL-O-13810، مما يضمن الحد الأدنى من تشتت الضوء والدقة الأبعاد العالية للمكونات الدقيقة35.
