| الاسم التجاري: | ZMSH |
| رقم الطراز: | أنابيب الياقوت شبه مصقول |
| الـ MOQ: | 25 |
| السعر: | by case |
| وقت التسليم: | 2-4 أسابيع |
| شروط الدفع: | ر/ر |

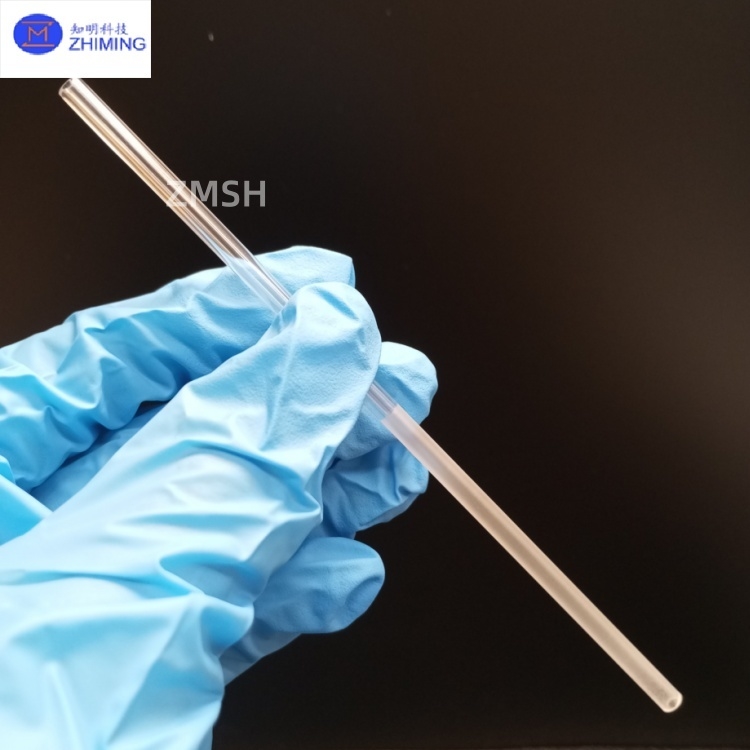

أنابيب ياقوت مخصصة مصقولة جزئيًا Al₂O₃ بلورة مفردة للأدوات البصرية
عادةً ما يتم تصنيع أنابيب الياقوت المصقولة جزئيًا من الياقوت ذي الدرجة البصرية (بلورة مفردة α-Al₂O₃). تخضع لمعالجة تلميع أولية، مما يؤدي إلى جودة سطح تقع بين الأنابيب الخامة المشغولة والأنابيب المصقولة بالكامل بلمسة نهائية عاكسة.
يشير مصطلح "مصقول جزئيًا" إلى أن الأنابيب قد خضعت لعمليات تلميع معينة (والتي قد تشمل التلميع الخشن والتلميع الدقيق الأولي)، مما يزيل معظم علامات التشغيل ويحقق نعومة سطح جيدة، على الرغم من أنها لا تفي بعد بمتطلبات جودة السطح الأعلى. اعتمادًا على التطبيقات المحددة، قد تكون هناك حاجة إلى تشطيب مخصص لاحق.
تنبع الخصائص الأساسية لأنابيب الياقوت المصقولة جزئيًا من الخصائص الاستثنائية لمادة الياقوت نفسها وحالتها المصقولة جزئيًا:
1. صلابة شديدة ومقاومة للتآكل: يتمتع الياقوت بصلابة موس تبلغ 9، في المرتبة الثانية بعد الماس. وهذا يجعله شديد المقاومة للتآكل والخدش، ومناسبًا للبيئات عالية التآكل.
2. خصائص بصرية ممتازة: يُظهر الياقوت انتقالًا جيدًا للضوء ضمن نطاق 200 نانومتر إلى 5500 نانومتر (يشمل الأشعة فوق البنفسجية والمرئية والأشعة تحت الحمراء القريبة)، مع بقاء نفاذية الأشعة تحت الحمراء مستقرة عبر درجات الحرارة.
3. مقاومة عالية لدرجة الحرارة وثبات كيميائي: يمكن للياقوت أن يتحمل درجات حرارة تصل إلى 1900 درجة مئوية ويظهر مقاومة قوية للتآكل لمعظم الأحماض والقلويات، مما يجعله مناسبًا للبيئات الكيميائية القاسية وفتحات العرض ذات درجة الحرارة العالية.
4. مزايا محددة للحالة المصقولة جزئيًا:
بالاستفادة من هذه الخصائص، تُستخدم أنابيب الياقوت المصقولة جزئيًا على نطاق واسع في مختلف المجالات المتطورة:
يلخص الجدول التالي المعلمات الفنية الرئيسية لأنابيب الياقوت والأنابيب المصقولة جزئيًا.
ملاحظة: تقع المعلمات المحددة للأنابيب "المصقولة جزئيًا" (خاصة خشونة السطح والجودة) عادةً بين قيم "القيمة العامة" و "الدقة العالية/المصقولة بالكامل"، اعتمادًا على مستويات المعالجة ومتطلبات العملاء.
|
اسم المعلمة |
الوصف |
القيمة/النطاق العام لأنابيب الياقوت |
القيمة القابلة للتحقيق ذات الدقة العالية/المصقولة بالكامل |
القيمة النموذجية للأنابيب المصقولة جزئيًا (مرجع) |
|
المادة
|
بلورة مفردة من الياقوت ذي الدرجة البصرية (α-Al₂O₃) |
|||
|
نطاق القطر الخارجي (مم)
|
القطر الخارجي للأنبوب |
2.0 ~ 300.0 |
|
نفس اليسار |
|
تفاوت القطر الخارجي (مم)
|
الانحراف المسموح به للقطر الخارجي |
±0.02 |
< ±0.02 |
±0.02 ~ ±0.05 |
|
نطاق القطر الداخلي (مم)
|
قطر التجويف الداخلي للأنبوب |
0.2 ~ 100.0 |
|
نفس اليسار |
|
تفاوت القطر الداخلي (مم)
|
الانحراف المسموح به لقطر التجويف الداخلي |
±0.02 |
< ±0.02 |
±0.02 ~ ±0.05 |
|
نطاق الطول (مم)
|
طول الأنبوب |
2.0 ~ 100.0، حتى 250 |
|
نفس اليسار |
|
تفاوت الطول (مم)
|
الانحراف المسموح به للطول |
±0.02 |
|
نفس اليسار |
|
انحراف سمك الجدار
|
توحيد جدار الأنبوب |
|
|
استشر المورد |
|
خطأ التركيز (مم)
|
الإزاحة بين مراكز الجدار الداخلي والخارجي |
|
≤ 0.05 |
> 0.05 |
|
تفاوت الاستقامة (مم)
|
الاستقامة المحورية للأنبوب |
|
0.005 ~ 0.01 |
> 0.01 |
|
خشونة السطح (Ra)
|
عدم استواء السطح المجهري |
|
≤ 0.1 μm (Rz ≤ 0.1) |
> 0.1 μm |
|
جودة السطح
|
معيار الخدش/الحفر (MIL-O-13810) |
40/20 ~ 80/50 |
20/10 أو أفضل |
60/40 أو 40/20 |
|
الفتحة الواضحة (%)
|
نسبة منطقة نقل الضوء الفعالة |
80 ~ 99 |
||
1. أنابيب الياقوت Al2O3 أنابيب نقية شفافة عالية الصلابة أنابيب مخصصة تطبيق بصري
2. أنابيب الياقوت أنابيب بصرية Al2O3 أنابيب عالية الصلابة أنابيب مخصصة شفافة
س1: ما هو أنبوب الياقوت المصقول جزئيًا؟
ج1: أنبوب الياقوت المصقول جزئيًا مصنوع من بلورة مفردة α-Al₂O₃ ذات الدرجة البصرية، ويتميز بلمسة نهائية للسطح بين الحالات الخامة المشغولة والمصقولة بالكامل، ويتم تحقيق ذلك من خلال خطوات التلميع الأولية لتحسين النعومة مع الحفاظ على فعاليته من حيث التكلفة38.
س2: ما هي المزايا الرئيسية لأنابيب الياقوت المصقولة جزئيًا؟
ج2: إنها توفر صلابة عالية (موس 9)، وانتقالًا بصريًا ممتازًا من الأشعة فوق البنفسجية إلى الأشعة تحت الحمراء القريبة (200-5500 نانومتر)، ومقاومة فائقة للمواد الكيميائية/الحرارية (حتى 1900 درجة مئوية)، مما يجعلها مثالية للأدوات البصرية ومعدات أشباه الموصلات وفتحات العرض ذات درجة الحرارة العالية35.
