قباب بصرية من الياقوت الأحادي البلوري المخصصة، نافذة واقية من الياقوت

مخصصة أحادية البلورة الياقوت القبو البصري نافذة واقية من الياقوت

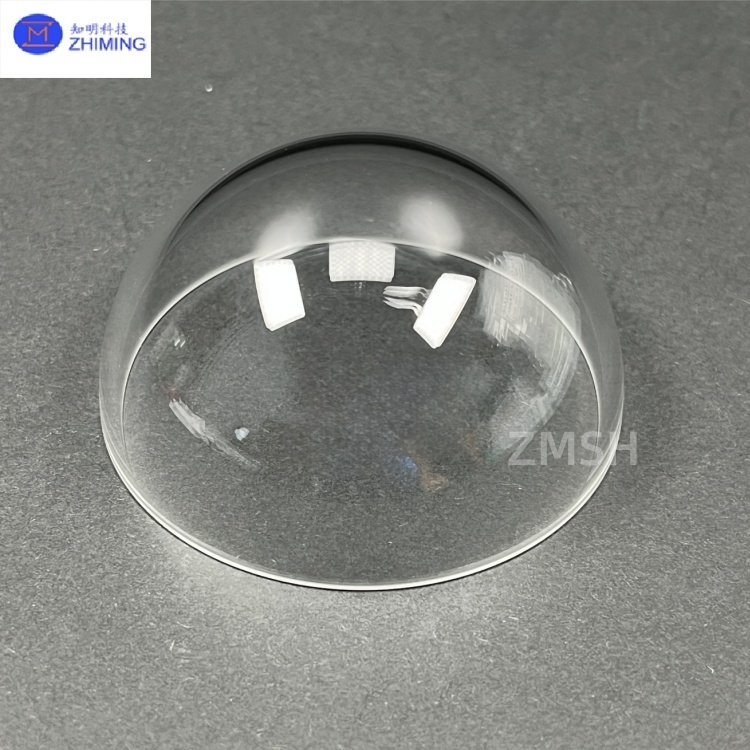

قبة الياقوت هي نافذة بصرية نصف كروية أو فرطية كروية مصنوعة من الياقوت أحادي البلورة الاصطناعية (α-al₂o₃). لا يتم إنتاجه من الياقوت الطبيعي ولكن يتم تصنيعه باستخدام بلورات واحدة من أكسيد الألومنيوم عالي النقاء من خلال نمو بلوري محدد وتقنيات المعالجة البصرية فائقة الدقة. إنه الخيار المفضل للتطبيقات الأكثر تطلبًا في الأنظمة البصرية المتطورة.

مصممة للبيئات القاسية ، قبة الياقوت هي غطاء وقائي بصري متقدم. يوفر بنيتها في نصف كروية أوسع مجال رؤية ممكن (FOV) لأجهزة استشعار التصوير الداخلية أو الأنظمة البصرية مع تقليل السحب الديناميكي الهوائي.

1. المواد الأساسية:المادة هي الكريستال المفرد الياقوت الاصطناعي. إنه ليس نوعًا من الزجاج ولكنه مادة أحادية البلورة ذات اتجاهات بلورية محددة. هذا يعني أن خصائصها الميكانيكية والبصرية ليست متنقية تمامًا ويجب تحسينها من خلال المعالجة الموجهة نحو البلورة.
2. عملية التصنيع:يتم زراعة البوليس الياقوت الكبيرة أولاً باستخدام طريقة تبادل الحرارة (HEM) أو طريقة Czochralski. ثم يخضعون لاتجاه ، قطع ، طحن خشن ، طحن ناعم ، وأخيرا ، تلميع الدقة مع مسحوق الماس. إن معالجة نصف الكرة إلى الجودة البصرية العالية ، وخاصة تلميع السطح الداخلي ، أمر صعب ومكلف من الناحية التكنولوجية.
3. الغرض من التصميم:تم تطويره لتلبية متطلبات الملاحظة والحماية في البيئات عالية السرعة أو عالية الضغط أو درجة الحرارة العالية أو تآكل للغاية حيث تفشل الزجاج البصري التقليدي. إنها ليست مجرد "نافذة" بل "الدروع" للأهم من قبل النظام البصري بأكمله.

خصائص قبة الياقوت

إن خصائص قبة الياقوت مشتقة بالكامل تقريبًا من بنية البلورة الواحدة والتكوين الكيميائي ، مما يجعلها تبرز بين العديد من المواد:

1. صلابة السطح عالية للغاية ومقاومة الخدش:

• الياقوت قبة Mohs صلابة 9 ، في المرتبة الثانية فقط إلى الماس. هذا يعني أنه من المحاصر تقريبًا الخدش من الرمال أو الحطام أو الجزيئات الأخرى ، والحفاظ على الوضوح البصري على مدار فترات طويلة دون استبدال متكرر.

2. انتقال ممتازة واسعة الطيف:

• تتميز DOMPHIRE DOME بنطاق نقل واسع جدًا ، من الأشعة فوق البنفسجية (حوالي 0.15 ميكرون) إلى الأطوال الموجية في منتصف الأشعة تحت الحمراء (حوالي 5.5 ميكرون). هذا يجعله مناسبًا ليس فقط للتصوير الخفيف المرئي ولكن أيضًا للأنظمة الضوئية للأشعة فوق البنفسجية والأشعة تحت الحمراء.

3. الضغط المتميز ومقاومة التأثير:

• قبة الياقوت القوة العالية بشكل استثنائي ، قادرة على تحمل الضغط الهيدروستاتيكي الهائل (على سبيل المثال ، لعمليات الغطاء في أعماق البحار). تتيح سلامتها الهيكلية أيضًا مقاومة التأثير من قطرات الماء والرمل وحتى ضربات الطيور أثناء الطيران عالي السرعة.

4. الخمول الكيميائي الاستثنائي والاستقرار الحراري:

• قبة الياقوت غير قابلة للذوبان في الماء ، ومقاومة للأحماض القوية والقلويات ، ومستقرة للغاية في مياه البحر. مع نقطة انصهار تصل إلى 2050 درجة مئوية ومعامل منخفض من التمدد الحراري ، فإنه يحافظ على الاستقرار الأبعاد في ظل درجات حرارة عالية دون تليين أو تشوه مثل الزجاج.

5. الإشعاع الحراري المنخفض:

• تعرض Sapphire Dome الانقسام الذاتي المنخفض في نطاق منتصف الأشعة تحت الحمراء ، وهو أمر بالغ الأهمية لتوجيهات الأشعة تحت الحمراء وأنظمة التصوير الحراري. هذا يمنع الضوضاء الحرارية الناتجة عن القبة نفسها من التدخل مع جودة التصوير للأجهزة الاستشعار الداخلية.

تطبيقات قبة الياقوت

تتركز تطبيقات قباب الياقوت بشكل حصري تقريبًا في مجالات البحوث العلمية العسكرية والفضائية العسكرية المتطورة:

• أنظمة البحث والتعقب بالأشعة تحت الحمراء ، أنظمة البحث والمسار (IRST):

تُستخدم قباب الياقوت كنوافذ واقية في مقدمة القرون الكهربائية الضوئية على الطائرات العسكرية أو الطائرات بدون طيار أو الأوعية البحرية. تضمن تأثيرات قوتها العالية تأثيرات أثناء الرحلة عالية السرعة ، في حين أن انتقال العدوى والانتقال الذاتي المنخفض يضمن التصوير المستهدف الواضح والدقيق لأجهزة الاستشعار الداخلية والكهربائية الضوئية.

• الباحثون عن الصواريخ:

عنصر حاسم من الباحثين بالأشعة تحت الحمراء في الصواريخ الجوية والهواء السطحية. يقلل الشكل الديناميكي الهوائي للقبة ، وتتيح مقاومته عالية درجة الحرارة تحمل التدفئة الديناميكية الهوائية الناتجة عن احتكاك الهواء أثناء رحلة صاروخ عالية السرعة ، مما يمنع فقدان الإشارة المستهدفة بسبب "الحاجز الحراري".

• معدات استكشاف أعماق البحار:

تُستخدم قباب الياقوت المستخدمة كنوافذ مراقبة أو علب الكاميرا لمخططات أعماق البحار والسيارات التي يتم تشغيلها عن بُعد (ROVs). توفر مقاومة الضغط الشديدة ومقاومة التآكل حماية للكاميرات وأجهزة الاستشعار على أعماق عدة آلاف متر.

• حماية النوافذ ذات الضغط العالي وحماية المستشعر:

في الإعدادات الصناعية ، تستخدم كبيئات عرض عالية في الضغط العالي ، أو درجات الحرارة العالية ، أو التآكل ، مثل المفاعلات الكيميائية وأنظمة أكسدة الماء فوق الحرج.

• معدات البحوث العلمية المتطورة:

تُستخدم قباب الياقوت في الإعدادات التجريبية البصرية المتخصصة ، أو غرف عينة الطيف ، أو الأدوات العلمية التي تتطلب مجالات عرض واسعة للغاية ومتانة عالية.

توصيات المنتج ذات الصلة

1. AL2O3 الياقوت قبة K9 الزجاج صلبة MoHS9 المقاومة عالية الضغط النوافذ البصرية

الثاني

1. س: ما هي قبة الياقوت المستخدمة؟
ج: يتم استخدام قبة الياقوت في المقام الأول كنافذة بصرية متينة للغاية لحماية الكاميرات والمستشعرات الحساسة في الصواريخ ، والمركبات تحت الماء ، والطائرات العسكرية من بيئات قاسية مثل الضغط العالي ، والتآكل ، ودرجات الحرارة القصوى.

2. س: لماذا يستخدم الياقوت للقباب؟
ج: يتم استخدام الياقوت في القباب لأنه يوفر مزيجًا فريدًا من الصلابة الاستثنائية (مقاومة الخدش) ، ونقل بصري عريض من الأشعة فوق البنفسجية إلى الأشعة تحت الحمراء ، والقوة الهيكلية العالية ، والتي تعتبر ضرورية للبقاء على قيد الحياة من الطيران والفضاء البحري.
