تفاصيل المنتج:
شروط الدفع والشحن:
|
| جدول العمل السكتة الدماغية: | 200 مم | زاوية التأرجح: | ± 8º |
|---|---|---|---|
| سعة بكرة الأسلاك: | 20 كم | رقم عجلة القيادة: | 8 قطع |
| التطبيقات: | LED صناعة ، إلكترونيات المستهلك |

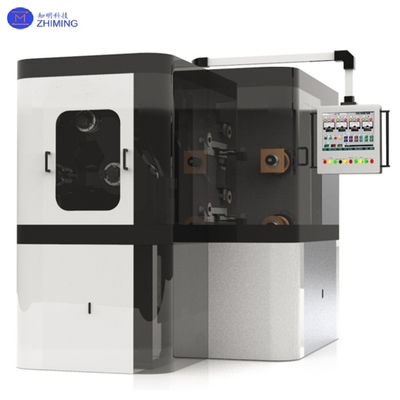

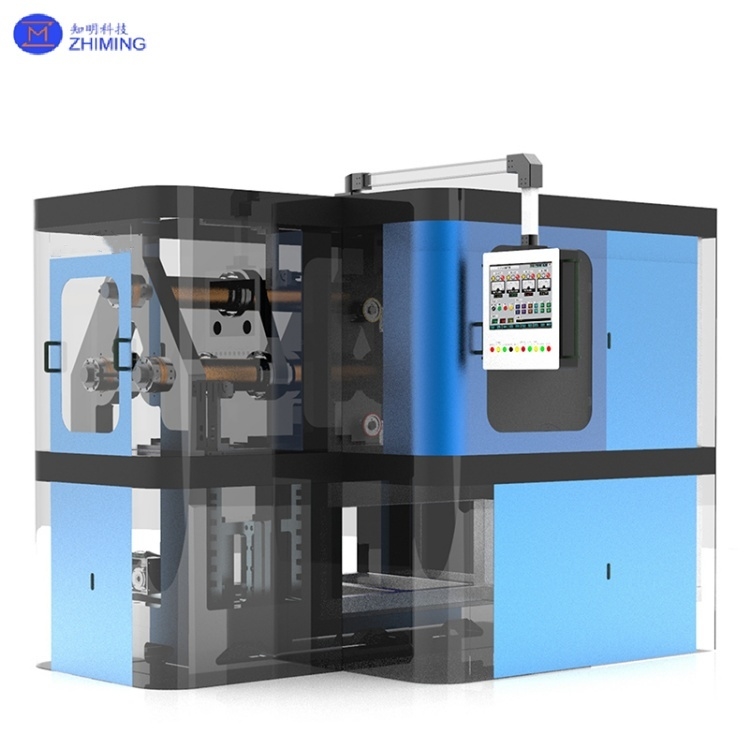

آلة الصناعة متعددة الأسلاك من الزهفير لمواد الزهفير / SiC / الكوارتز
المنشار متعدد الأسلاك الزعفري هو جهاز معالجة دقيق مصمم للمواد الصلبة والهشة (على سبيل المثال ، الزعفري ، كربيد السيليكون ، الكوارتز ، الزجاج البصري).يستخدم حركة متبادلة عالية السرعة لمئات الأسلاك المغطاة بالماس لتحقيق قطع فعالة من البلاطمع عدد أقل من عجلات التوجيه (عادة 3 ′′ 5 ′′) ، يعزز النظام الاستقرار والفعالية من حيث التكلفة. مناسبة للشحنات تصل إلى 300 ملم ، فإنه يتيح قطع 800 ′′ 1200 رقاقة في نفس الوقت لكل دورة.تحقيق ±0تحمل سمك.02 ملم وخامة السطح Ra < 0.5μm. تتضمن التطبيقات أسطوانات LED ، وألواح غطاء الإلكترونيات الاستهلاكية ، والنوافذ العسكرية ، وغيرها.
بالمقارنة مع المنشارات المتعددة الأسلاك التقليدية، يستخدم هذا الجهاز التحكم في التوتر بالدائرة المغلقة (منطقة 10 ′′ 30N) وأنظمة الخيوط الذكية،تحسين استخدام الأسلاك بنسبة 40% وخفض تكاليف المستهلك بنسبة 30%، مع تلبية متطلبات الكفاءة والاستقرار والاقتصاد.
نظام محرك متعدد الأسلاك
- نعم
2آلية قطع عالية الجهد
3نظام التحكم الذكي
- نعم
4التبريد والترشيح
| - نعمفئة | التفاصيل التقنية | الفوائد |
| التصميم الهيكلي | الإطار الصلب Q345B مع تحسين العناصر المحدودة (التردد الطبيعي > 80Hz) | تحسين 50٪ في مقاومة الاهتزازات؛ التشغيل المستقر تحت الرطوبة العالية. |
| تحكم دقة | 7 محركات سيرفو + مكشفات مطلقة 17 بت (± 0.002mm التكرار) | مطابقة التوجهات البلورية الدقيقة (مثل قطع الوجه C/R). |
| نظام التوتر | تحكم الحلقة المزدوجة (حلقات التيار + الموقف؛ تقلبات < ± 0.3N) | 99معدل إنتاج 0.5%؛ خسائر كسر الأسلاك <0.1%. |
| قابلية التكيف مع العملية | مدير وصفات المواد المحددة مسبقاً (مثل صلابة الزعفران 2000HV) | 3-دقيقة تبديل المواد؛ خسائر خفضة في الاختبار. |
| الخصائص الذكية | تكامل Ethernet/IP مع أنظمة MES؛ تحكم الوصول ثلاثي المستويات | تحميل بيانات OEE في الوقت الحقيقي؛ الامتثال لمعايير الصناعة 4.0. |
| كفاءة التكلفة | 0استهلاك سلك يبلغ.8~1.2m لكل شريحة (سلك يبلغ Φ0.25mm) | استخدام أسلاك أقل بنسبة 30 ٪؛ التبديل السريع لقطر الأسلاك (0.15 ∼ 0.45 ملم). |
|
إمدادات الطاقة |
نظام ثلاثي المراحل بخمسة أسلاك بقدرة AC 380V و 50A |
|
استهلاك الطاقة |
أقل من 25KVA |
|
سرعة الفولاذ |
400-1200m/min |
|
ضربة ارتفاع طاولة العمل |
200ملم |
|
سرعة تغذية طاولة العمل |
0mm-1000mm/h |
|
زاوية التأرجح |
± 8o |
|
الحجم الأقصى للعمل |
350 × 200 × 200 ملم |
|
سعة بكرة السلك |
20 كيلومتر |
|
قطر السلك |
0.1-0.28 ملم |
|
قطر خارجية للدراجة محاور الطول الفعلي |
160 ملم × 350 ملم × 3 أشرطة |
|
رقم عجلة القيادة |
8 قطع |
|
الوزن الصافي للآلة |
5500 كجم |
|
الحجم الأقصى للعمل |
350 × 200 × 200 ملم |
1صناعة LED:
- نعم
2إلكترونيات المستهلك:
- نعم
3" البصريات والدفاع "
- نعم
4أشباه الموصلات:
5أبحاث:
1الاستقرار:
- نعم
2كفاءة الطاقة:
- نعم
3التكلفة الفعالة:
- نعم
4قيادة الأسعار:
- نعم
س1: ما هي المزايا الأساسية للمشفرات متعددة الأسلاك من الزعفران؟
A1: قطع دفعة عالية الصلبة (800-1200 رقاقة في الدورة الواحدة) ، مع تسامح سمك ± 0.02mm ، و Ra < 0.5μm خشونة السطح ،مثالية لتطبيقات عالية الدقة مثل أسس LED والنوافذ العسكرية.
س2: كيفية معالجة قطع الياقوت غير الدائري؟
ج2: تحسين معايير القطع (سرعة الأسلاك / التوتر) ومواءمة شبكة الأسلاك ، وضمان قطر عجلة التوجيه > 300 مم لتقليل تشويه الأسلاك الماسية.
