آلة قطع الحجر الطبيعي بمنشار متعدد الأسلاك

صورة كبيرة : آلة قطع الحجر الطبيعي بمنشار متعدد الأسلاك

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	ZMSH
إصدار الشهادات:	rohs
رقم الموديل:	آلة قطع المنشار متعدد الأسلاك

شروط الدفع والشحن:

الحد الأدنى لكمية:	3
الأسعار:	by case
تفاصيل التغليف:	حزمة في غرفة تنظيف 100 درجة
وقت التسليم:	3-6 أشهر
شروط الدفع:	ر/ر

مفصلة وصف المنتج

السكتة الدماغية الرأسية القابلة للعمل:	2500mm	قطر سلك الماس:	0.45 ~ 0.55
نطاق سمك القطع:	10 ~ 50 ملم	سرعة تشغيل IRE (مخروط مزدوج):	1000 (كحد أقصى) م/دقيقة
التطبيقات:	تعدين المحجر المباشر ، إنتاج لوح واسع النطاق

عبارة عامة عن آلة قطع المنشار متعددة الأسلاك

آلة قطع المنشار متعدد الأسلاك لمعالجة الحجر الطبيعي

آلة قطع المنشار متعددة الأسلاك هي معدات معالجة الحجر الحديثة التي تستخدم أسلاك قطع الماس متعددة تعمل بالتوازي ،مصممة خصيصًا للقطع الفعال للحجارة الطبيعية مثل الرخاممن خلال الحركة المتزامنة لمئات الأسلاك الماسية، فإنه يتيح قطع مرة واحدة وتشكيل كتلة كبيرة جدا (حتى 3 × 2 × 2 متر) ،تحسين كفاءة القطع بنسبة 5-8 أضعاف مقارنة بمشاريح الإطار التقليديةيحتوي المعدات على تصميم وحداتي ، تدعم القطع العمودي / الأفقي ثنائي الاتجاه ، وتوفر سمك معالجة أقصى 2.5m.إنتاج الصفائح، ومعالجة المواد ذات الأشكال الخاصة.

مبدأ عمل آلة قطع المنشار متعددة الأسلاك

1نظام نقل متعدد الأسلاك

مدفوعة بمحرك رئيسي، مجموعة عجلات القيادة (قطر 1.2-1.8m) طاقة 200-800 أسلاك قطع الماس لتشكيل شبكة حركة حلقة مغلقة.
سرعة الأسلاك قابلة للتعديل في نطاق 0-25m / s ، مع التحكم في التوتر الخدمي (15-35kN قابلة للتعديل) لضمان سلك القطع المضغوط.

2نظام تغذية الحجر

يتم تغذية عربة الكتل بشكل موحد بسرعة 0.5-10 سم / ساعة عن طريق جهاز دفع هيدروليكي.
مجهزة بأجهزة استشعار الضغط لمراقبة مقاومة القطع في الوقت الحقيقي وتعديل سرعة التغذية تلقائيًا.

3نظام التبريد وإزالة الغبار

مضخات المياه عالية الضغط (10-15MPa) رذاذ سائل تبريد على أساس الماء بمعدل تدفق 200L/min.
التطهير في مرحلتين بإزالة غبار الإعصار + تصفية الستار المائي يسيطر على تركيز الغبار أقل من 2mg / m3.

4نظام التحكم الذكي

تستند إلى بنية الكمبيوتر الصناعي PLC + ، وتعرض المعايير في الوقت الحقيقي مثل توتّر الأسلاك ، والحمل الحالي ، وسرعة تغذية.
يحتوي على القدرة على التكيف مع صلابة الحجر ، وتحسين معايير القطع تلقائيًا من خلال الكشف الصوتي.

المواصفات التقنية لجهاز قطع المنشار متعدد الأسلاك

البند	الوحدة	المعلم
الحد الأقصى لحجم العمل	ملم	330020002300
قطر المطاط الدوار (مخروط مزدوج)	ملم	أربعة محاور: Φ240*2000
ضربة رفع عمودي للطاولة	ملم	2500
سرعة تشغيل السلك (معرج مزدوج)	م/دقيقة	1000 ((كحد أقصى)
قطر الأسلاك الماسية	ملم	0.45 ~ 055
سعة تخزين الأسلاك	كيلومتر	0-20 ((لـ 0.45 ~ 0.55 سلك الماس)
نطاق سمك القطع	ملم	10 ~ 50
إمدادات الطاقة		3 مراحل 4 أسلاك AC380V / 50Hz
الطاقة الكلية للجهاز	KW	≤170
المحرك الرئيسي		29 كيلوواط × 4 وحدات
محرك رفع		7.5 كيلوواط × 2 وحدة
محرك ترتيب الأسلاك	KW	0.75 كيلوواط × 2 وحدة
محرك تحكم التوتر		7.5 كيلوواط × 2 وحدة
محرك دفع / استيعاب		11 كيلوواط × 2 وحدة
الأبعاد الإجمالية (مخروط مزدوج)	ملم	630092806750
وزن الجهاز (قرنين)	T	حوالي 40 طناً

خصائص آلة قطع المنشار متعددة الأسلاك

المكونات الرئيسية لتحويل الكهرباء تستخدم أجزاء مستوردة لضمان دقة الجهاز بشكل عام.
تعمل المعدات مع انخفاض مستويات الضوضاء العامة، مما يمنع تلف السمع للعمال.
يتم تشغيل وتحكم كل من دفع الأسلاك ، والاستيعاب ، والترتيب ، وتشغيل الغزل ، وقطع توتر الأسلاك ، وتغذية طاولة العمل بواسطة المحركات الخدمية.
إمدادات الطاقة غير المتقطعة (UPS) مدمجة للعمل المستمر.
يتم اعتماد التحكم في ردود الفعل المغلقة لضغط سلك الارتفاع والارتفاع ، مما يضمن توتر سلك القطع المستمر أثناء العملية.
يحتوي النظام على التوتر (وظيفة الإنذار المبكر) ، مما يمنع بشكل فعال كسر الأسلاك الناجم عن تقلبات التوتر غير الطبيعية.

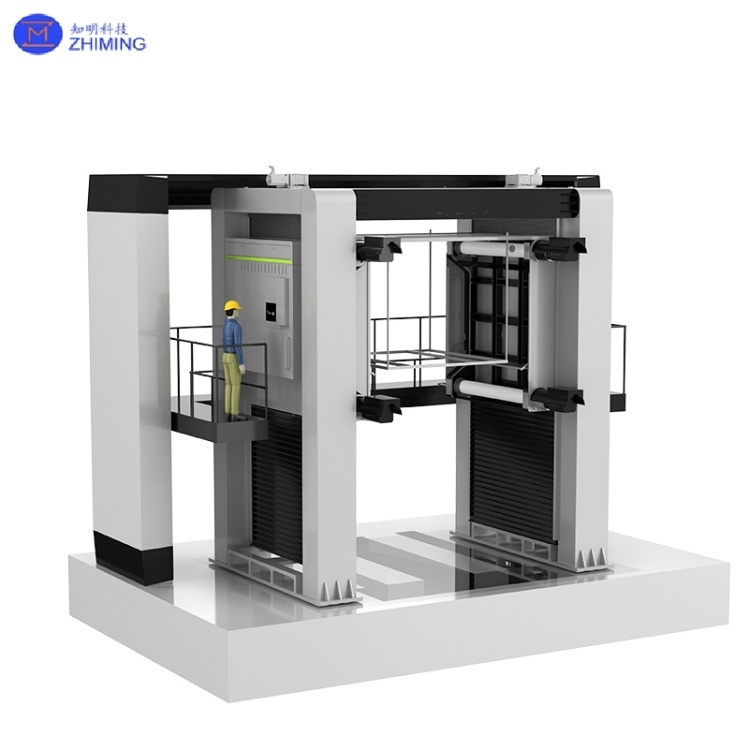

آلة قطع الحجر الطبيعي بمنشار متعدد الأسلاك 1

آلة قطع الشفرة متعددة الأسلاك التطبيقات الرئيسية

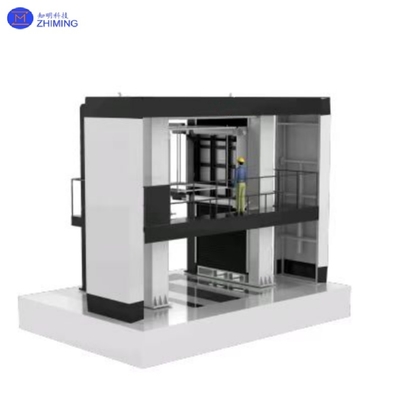

آلة قطع الحجر الطبيعي بمنشار متعدد الأسلاك 2

1. تعدين محاجر مباشرة

يحل محل أساليب التعدين المتفجرة، مما يتيح قطع كتلة مستطيلة مباشرة من الهياكل الخام، وتحسين الإنتاجية بثلاث مرات.
مناسبة بشكل خاص للتعدين الوقائي للحجارة ذات القيمة العالية مثل الرخام الأبيض والجرينيت الحمر الهندي.

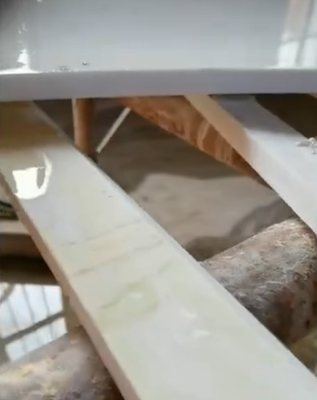

2إنتاج الصفيح على نطاق واسع

في نفس الوقت يقطع 120-240 لوحًا قياسيًا (سمك 1.5-2 سم).
يحقق تشكيل لمرة واحدة من سطح خشن إلى لامع ، مما يلغي الطحن الخام.

3معالجة المواد ذات الأشكال الخاصة

يسمح بالقطع المنحني (أقل نصف قطره R300mm) عن طريق نظام CNC.
تستخدم في معالجة الأشكال الخاصة مثل الأعمدة الرومانية والفراغات في النحت ومسار السلالم المنحني.

4إعادة بناء المباني القديمة

يكرر بدقة المكونات الحجرية التقليدية، وتلبية متطلبات التثبيت والطينون.
يتيح قطع الحجارة الناعمة مثل الحجر الرملي والحجر الأزرق دون ضرر.

5معالجة الحجارة الخاصة

شق الزخرف الكريستالي: يستخدم سلك الماس فائق الدقة 0.5 ملم مع فقدان القطع < 1 ملم.
حفر الحجارة: يدعم قطع وتجهيز 45 درجة.

آلة قطع الشفرة متعددة الأسلاكالأسئلة الشائعة

- نعم

السؤال 1: ما هي أقصى قدرة قطع للمنشارات متعددة الأسلاك للحجر الطبيعي؟
ج1: يمكن للمشاريب المتقدمة متعددة الأسلاك معالجة الكتل تصل إلى 3 × 2 × 2 م مع سعة سمك 2.5 م وقدرة قطع منحنية إلى نصف قطرها R300 ملم.

السؤال 2: كيف يُقارن قطع المنشارات متعددة الأسلاك بالأساليب التقليدية للغرانيت؟
ج2: المنشارات متعددة الأسلاك تحقق سرعة قطع 2-4m2/h بدقة ± 0.5mm مع تقليل استهلاك الطاقة بنسبة 40٪ مقارنة بمشارات الإطار.

تعليق: #آلة قطع الشفرة متعددة الأسلاك #المخصصة #معالجة الحجر الطبيعي
