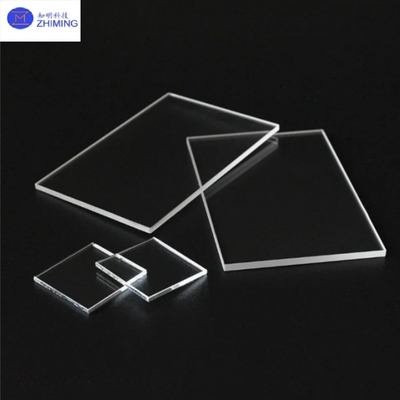

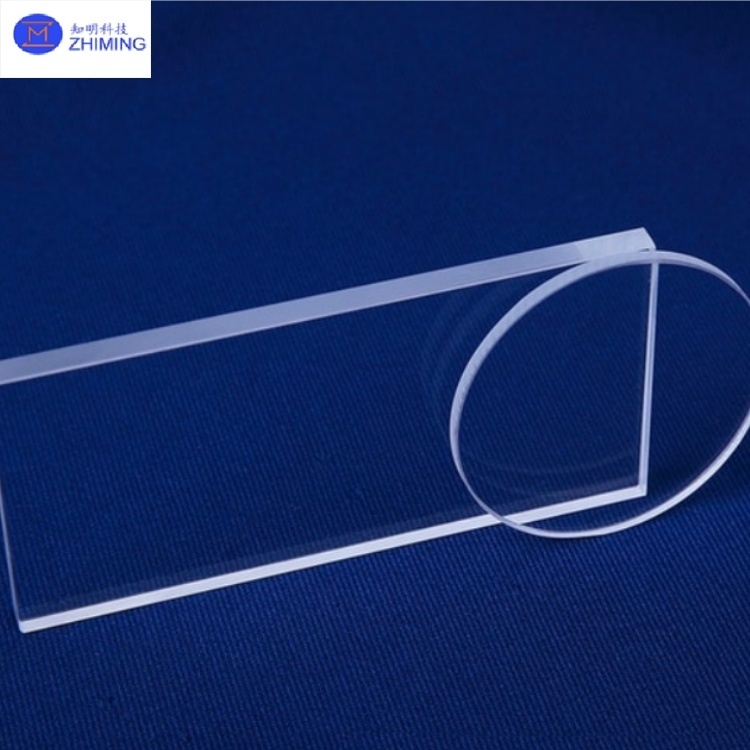

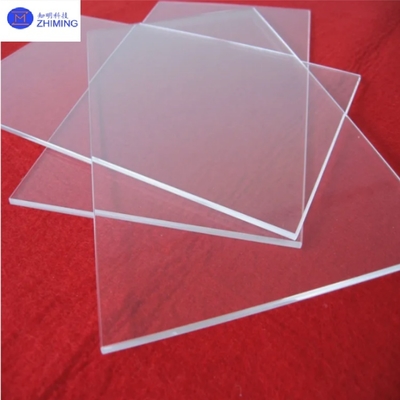

لوحات الزجاج الكوارتزية عالية النقاء المخصصة JGS1 / JGS2 / JGS3 عالية النقل

ألواح زجاج كوارتز عالية النقاء مخصصة JGS1/JGS2/JGS3 نفاذية عالية

السيليكا المنصهرة هي مادة غير متبلورة تتكون من إذابة ثاني أكسيد السيليكون عالي النقاء في درجات حرارة عالية ثم التبريد السريع. تتميز بخصائص بصرية ممتازة وثبات حراري وخمول كيميائي. بناءً على مستويات النقاء ونفاذية الأشعة فوق البنفسجية، يتم تصنيفها إلى ثلاث درجات:JGS1 و JGS2 و JGS3.

التصنيف حسب الأداء البصري:

1. JGS1 (السيليكا المنصهرة البصرية للأشعة فوق البنفسجية البعيدة)

• يتم إنتاجه باستخدام SiCl₄ كمادة خام، ويتم صهره في لهب هيدروجين-أكسجين عالي النقاء. يحتوي على نسبة عالية من الهيدروكسيل (حوالي 2000 جزء في المليون) ويظهر نفاذية استثنائية للأشعة فوق البنفسجية، خاصة في منطقة الأشعة فوق البنفسجية قصيرة الموجة. تتجاوز النفاذية 90٪ عند 185 نانومتر. تظهر السيليكا المنصهرة الاصطناعية ذروة امتصاص قوية عند 2730 نانومتر بدون هيكل حبيبي. إنها مادة بصرية مثالية للنطاق 185-2500 نانومتر.

2. JGS2 (السيليكا المنصهرة البصرية للأشعة فوق البنفسجية)

• يتم تصنيعه من مادة خام بلورية عن طريق تنقية الغاز. يحتوي على عشرات الأجزاء في المليون من الشوائب المعدنية. يتميز بذروة امتصاص عند 2730 نانومتر (محتوى الهيدروكسيل: 100-200 جزء في المليون) مع خطوط وهيكل حبيبي. إنها مادة مناسبة لنطاق الطول الموجي 220-2500 نانومتر.

3. JGS3 (السيليكا المنصهرة البصرية للأشعة تحت الحمراء)

• يتم إنتاجه من مواد خام بلورية أو رمل كوارتز عالي النقاء باستخدام فرن ضغط مفرغ (طريقة الصهر الكهربائي). يحتوي على عشرات الأجزاء في المليون من الشوائب المعدنية. يتميز بفقاعات قليلة جدًا، وهيكل حبيبي دقيق، وخطوط، ومحتوى OH ضئيل. يوفر نفاذية عالية للأشعة تحت الحمراء (>85٪). يمكن استخدامه كمادة بصرية للنطاق 260-3500 نانومتر.

مجالات التطبيق الرئيسية لزجاج الكوارتز JGS1/JGS2/JGS3

1. الأنظمة البصرية المتطورة

• JGS1: عدسات لآلات التصوير الضوئي DUV، ومرايا تلسكوب الفضاء، ومكونات تجميع أشعة الليزر فوق البنفسجية.
• JGS2: الأجهزة البصرية الاستهلاكية مثل عدسات الكاميرا، وموشورات جهاز العرض، وأهداف المجهر.
• JGS3: نوافذ لأجهزة التصوير الحراري بالأشعة تحت الحمراء، وتركيز المرايا لليزر CO₂.

2. تصنيع أشباه الموصلات

• ركائز قناع الصور: JGS1 هي مادة أساسية لركائز قناع الصور لتقنية التصوير الضوئي EUV نظرًا لمعامل التمدد الحراري المنخفض للغاية (5.5 × 10⁻⁷/℃) والنفاذية العالية للأشعة فوق البنفسجية.
• حاملات معالجة الرقائق: يستخدم JGS2 لمكونات التحميل ذات درجة الحرارة العالية مثل أنابيب فرن انتشار أشباه الموصلات وحاملي القوارب.

3. تكنولوجيا الليزر

• أنظمة الليزر عالية الطاقة: يستخدم JGS1 لتصنيع مرايا الرنين لليزر Nd:YAG (عتبة تلف الليزر: 15 J/cm²).
• انتقال الليزر بالأشعة تحت الحمراء: JGS3 مناسب لكابلات نقل ليزر CO₂ عند طول موجي 10.6 ميكرومتر.

4. الفضاء

• نوافذ المركبات الفضائية: يستخدم JGS1 للنوافذ المقاومة للإشعاع في أجهزة الاستشعار البصري عن بعد بالأقمار الصناعية (يتحمل إشعاع الفضاء).
• قباب الصواريخ: يتم تطبيق JGS3 في رؤوس الباحث بالأشعة تحت الحمراء للمركبات التي تفوق سرعة الصوت نظرًا لمقاومتها الممتازة للصدمات الحرارية (ΔT > 1000 درجة مئوية).

5. الإضاءة الخاصة

• مصابيح الأشعة فوق البنفسجية: تستخدم مصابيح الأشعة فوق البنفسجية عالية النقاء المصنوعة من JGS1 لمعالجة المياه والتعقيم الطبي.
• علب مصابيح الزئبق: يستخدم JGS2 لتصنيع علب شفافة لمصابيح الزئبق عالية الضغط، ومقاومة للصدمات ذات درجة الحرارة العالية.

5. معدات البحث العلمي

• مرافق إشعاع السنكروترون: يستخدم JGS1 لنوافذ خطوط الحزمة ومكونات أحادي اللون.
• كاشفات الجسيمات: يعمل JGS2 كوسيط شفاف لمشعاعات تشيرينكوف.

الخصائص المعالجة لزجاج الكوارتز JGS1/JGS2/JGS3

• التلدين الدقيق:التلدين المتدرج متعدد المراحل (حتى 1300 درجة مئوية) يزيل الإجهاد الداخلي ويمنع التشوه البصري.
• المعالجة السطحية:التلميع المغناطيسي (MRF) يحقق خشونة سطح Ra< 0.5 نانومتر (مناسب لتقنية التصوير الضوئي EUV).
• تكنولوجيا الطلاء:تشمل الطلاءات القابلة للتطبيق مضادات الانعكاس (AR) والانعكاس العالي (HR) والطلاءات المقاومة للتآكل (مثل فلوريد المغنيسيوم).

الخصائص البصرية لزجاج الكوارتز JGS1/JGS2/JGS3

المواصفات القياسية لزجاج الكوارتز JGS1/JGS2/JGS3

س1: ما هي الاختلافات الرئيسية بين السيليكا المنصهرة JGS1 و JGS2 و JGS3؟
ج1: يوفر JGS1 نفاذية للأشعة فوق البنفسجية بنسبة >90٪ (185 نانومتر) مع محتوى OH يبلغ 2000 جزء في المليون، ويوفر JGS2 نفاذية 220-2500 نانومتر مع 200 جزء في المليون من OH، بينما يوفر JGS3 نفاذية للأشعة تحت الحمراء بنسبة >85٪ مع محتوى OH قريب من الصفر.

س2: ما هي درجة السيليكا المنصهرة الأفضل لتطبيقات الليزر فوق البنفسجية؟
ج2: JGS1 مثالي لليزر UV نظرًا لنفاذه بنسبة 90٪ + عند 185 نانومتر وعتبة تلف الليزر 15J/cm².
