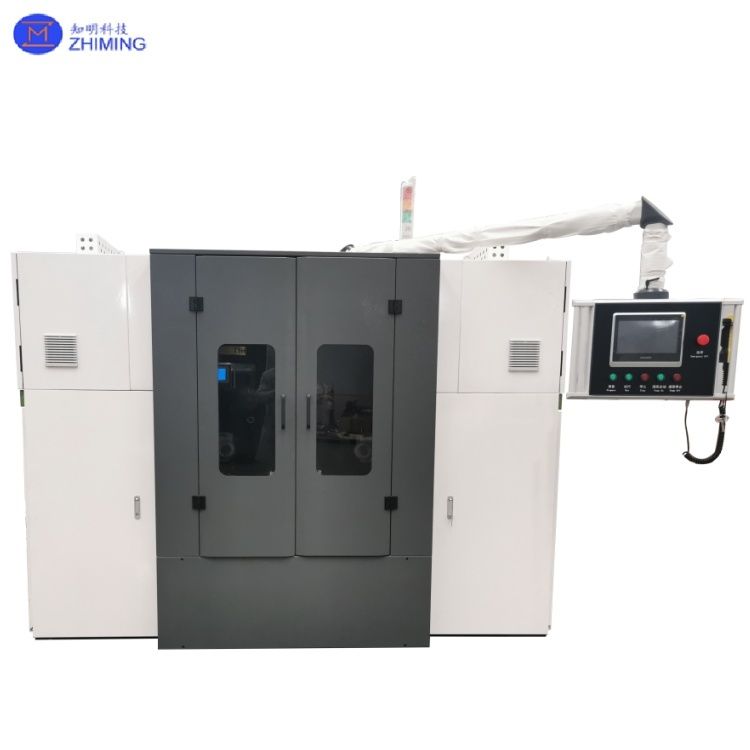

آلة قطع سلك الماسية ذات خط واحد للمواد السيرامية

آلة قطع الأسلاك الماسية أحادية الخط لمواد SiC/الياقوت/الكوارتز/السيراميك

آلة قطع الأسلاك الماسية أحادية الخط هي معدات معالجة عالية الدقة للمواد الصلبة والهشة، تستخدم سلكًا مشبعًا بالألماس (سلك ماسي) كوسيلة قطع لتحقيق قطع فعال ومنخفض الفقدان من خلال حركة ترددية عالية السرعة. تم تصميم هذه الآلة في المقام الأول لمعالجة المواد الصلبة والهشة مثل الياقوت وكربيد السيليكون (SiC) والكوارتز والزجاج وقضبان السيليكون واليشم والسيراميك، بما في ذلك عمليات مثل القص والاجتزاء والقطع والتقطيع - خاصةً المناسبة للقطع الدقيق للمواد عالية الصلابة والكبيرة الحجم.

تتميز بتصميم معياري، ويمكن تجهيز الآلة بطاولات عمل دوارة اختيارية وأنظمة شد عالية ووظائف قطع دائرية لتلبية احتياجات المعالجة المتنوعة. بالمقارنة مع قطع الأسلاك الكاشطة التقليدية أو القطع بالليزر، يوفر قطع الأسلاك الماسية كفاءة أعلى وفقدانًا أقل للمواد وجودة سطح فائقة، مما يجعلها قابلة للتطبيق على نطاق واسع في صناعات مثل أشباه الموصلات والخلايا الكهروضوئية ومصابيح LED والبصريات الدقيقة ومعالجة المجوهرات.

المواصفات الفنية لآلة قطع الأسلاك الماسية أحادية الخط

مبدأ عمل آلة قطع الأسلاك الماسية أحادية الخط

تشمل مبادئ العمل الأساسية لآلة قطع الأسلاك الماسية أحادية الخط:

1. حركة السلك الماسي عالية السرعة: يتحرك السلك المطلي بالألماس بشكل ترددي بسرعات تصل إلى 1500 م/دقيقة، مدفوعًا بنظام عجلة التوجيه، مما يحقق قطع المواد من خلال عمل الطحن لجسيمات الألماس.
2. نظام التغذية الدقيقة: يتم تغذية قطعة العمل عبر التحكم في محرك المؤازرة جنبًا إلى جنب مع أدلة خطية عالية الدقة، مما يضمن دقة الأبعاد تصل إلى ± 0.02 مم.
3. التبريد وإزالة الحطام: يقوم سائل تبريد يعتمد على الماء بغسل منطقة القطع لتقليل التأثير الحراري وإزالة الحطام، مما يمنع التشقق الحواف.
4. إضافات وظيفية اختيارية:

• طاولة عمل دوارة: تمكن من القطع متعدد الزوايا (مثل القطع الدائرية أو المشطوفة) لقطع العمل الأسطوانية أو ذات الأشكال غير المنتظمة.
• نظام الشد العالي: يعزز استقرار القطع للمواد فائقة الصلابة (مثل سبائك SiC).

الميزات الرئيسية لآلة قطع الأسلاك الماسية أحادية الخط

1. معالجة عالية الكفاءة

• أقصى سرعة للسلك تبلغ 1500 م/دقيقة، وهي مثالية للقطع الفعال للمواد فائقة الصلابة مثل SiC والياقوت، مع كفاءة أعلى بنسبة 50٪ من قطع الأسلاك الكاشطة التقليدية.
• تعمل تقنية التحكم المحسنة في انحناء السلك على تقليل هدر المواد، مما يتيح سمك شرائح يصل إلى 0.2 مم وتحسين استخدام المواد بنسبة 30٪.

2. التشغيل الذكي والمرونة

• مزودة بواجهة شاشة تعمل باللمس سهلة الاستخدام لتخزين واستدعاء المعلمات بلمسة واحدة، مما يؤدي إلى تبسيط العمليات.
• التبديل السريع بين أوضاع القطع (مثل الخط المستقيم والخط المنحني والقطع المتزامن متعدد الرقائق) للتكيف مع متطلبات المعالجة المتنوعة.

3. إضافات وظيفية معيارية

• طاولة عمل دوارة اختيارية للقطع الدائرية أو الزاوية الدقيقة على قطع العمل الأسطوانية (مثل قضبان السيليكون واليشم الخام).
• يمنع نظام الشد العالي (نطاق 20-60 نيوتن) كسر السلك وانحرافه أثناء قطع المواد الصلبة.
• يدعم محاذاة الأدوات الأوتوماتيكية وتحديد المواقع بالرؤية لتحسين الدقة في معالجة الأشكال المعقدة.

4. تصميم هيكلي قوي

• يوفر هيكل الآلة المصبوب/المطروق عالي القوة مقاومة فائقة للاهتزاز وثباتًا طويل الأمد، مما يضمن دقة قطع متسقة.
• تتميز المكونات الهامة (مثل عجلات التوجيه والمغازل) بطلاءات من السيراميك أو كربيد التنجستن، مما يطيل عمر الخدمة إلى ما بعد 5000 ساعة.

1. س: ما هي المواد التي يمكن قطعها بمنشار الأسلاك الماسي؟

    ج: تتفوق مناشير الأسلاك الماسية في قطع المواد الهشة الصلبة بما في ذلك كربيد السيليكون (SiC) والياقوت والكوارتز والسيراميك وبلورات أشباه الموصلات بدقة تصل إلى ± 0.02 مم.

2. س: كيف يقارن قطع الأسلاك الماسية بالقطع بالليزر لرقائق SiC؟

    ج: يحقق قطع الأسلاك الماسية معالجة أسرع بنسبة 50٪ لـ SiC مع<100 ميكرومتر فقدان المواد مقابل خطر التلف الحراري لليزر وفقدان أكبر في الشق.
