تفاصيل المنتج:
شروط الدفع والشحن:
|
| النموذج: | ثلاثة آلة قطع خط واحد من محطات الماس | سرعة تشغيل الأسلاك: | 1000 (مزيج) م/دقيقة |
|---|---|---|---|
| قطر سلك الماس: | 0.25-0.48mm | دقة القطع: | 0.01ملم |
| خزان المياه: | 150 لتر | زاوية التأرجح: | ± 10 درجة |
| محطة العمل: | 3 | ||
| إبراز: | آلة قطع الأسلاك أحادية السلك ثلاثية المحطات,آلة قطع سيراميك الياقوت,آلة قطع سيراميك الياقوت أحادية السلك,Sapphire Ceramic Cutting Machine,Sapphire Ceramic Single Wire Cutting Machine |
||

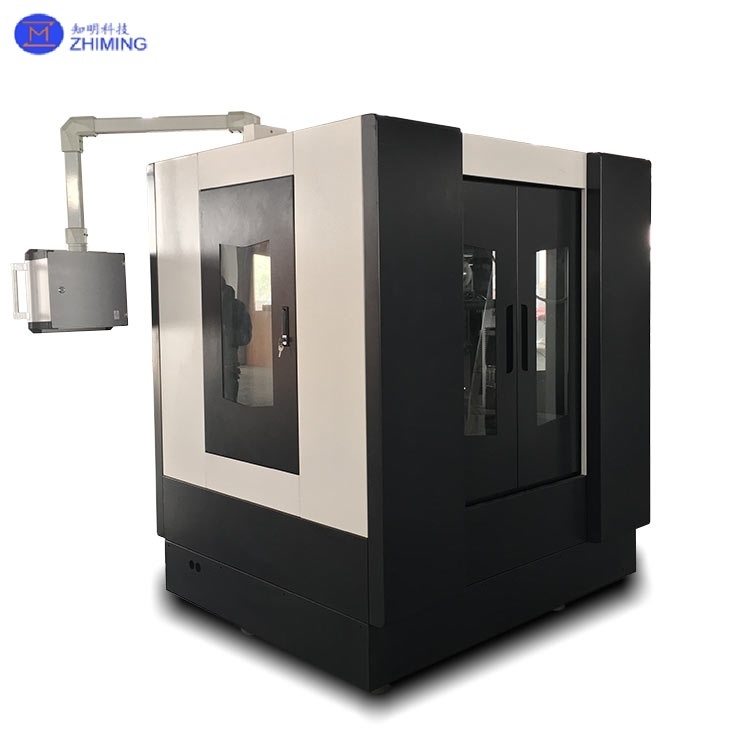

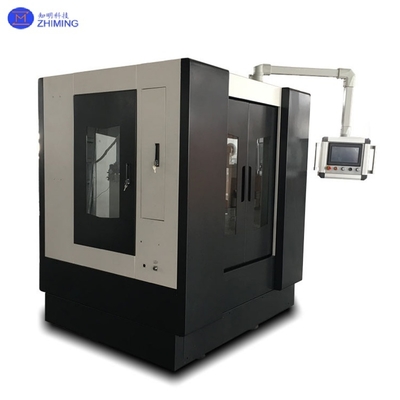

- نعمآلة قطع سلك الماس ثلاثي المحطة سلك واحد للسيراميك الزعفري- نعم
آلة قطع الأسلاك الماسية ذات المحطة الثلاثة والأسلاك الواحدة هي نظام معالجة تعاوني متعدد المحطات مصمم للدقة العالية ،قطع عالية الكفاءة للمواد الصلبة والهشة مثل الياقوت، الياقوت ، والسيراميك. وتشمل مكوناتها الأساسية:
| النموذج | ثلاث محطات الماس آلة قطع خط واحد |
| الحجم الأقصى لقطع العمل | 600*600ملم |
| سرعة تشغيل السلك | 1000 (MIX) م/دقيقة |
| قطر الأسلاك الماسية | 0.25-0.48ملم |
| قدرة تخزين خط عجلة التغذية | 20 كيلومتر |
| نطاق سمك القطع | 0-600ملم |
| دقة القطع | 0.01ملم |
| ضربة رفع عمودية لمحطة العمل | 800ملم |
| طريقة القطع | المادة ثابتة، والأسلاك الماسية تتأرجح وتنزلق |
| سرعة إمداد القطع | 0.01-10mm/min (وفقا للمادة والسمك) |
| خزان الماء | 150 لتر |
| سائل القطع | سائل قطع عالي الكفاءة مضاد للصدأ |
| زاوية التأرجح | ± 10 درجة |
| سرعة التأرجح | 25°/s |
| حد أقصى لتوتر القطع | 88.0N (حدد الحد الأدنى للوحدة0.1n) |
| عمق القطع | 200~600ملم |
| جعل الصحون المقابلة الاتصال وفقا لمدى القطع العميل | - |
| محطة عمل | 3 |
| إمدادات الطاقة | ثلاثة مراحل خمسة أسلاك AC380V / 50Hz |
| الطاقة الإجمالية للآلة | ≤32كيلوواط |
| المحرك الرئيسي | 1*2kw |
| محرك الأسلاك | 1*2kw |
| المحرك المتحرك | 0.4*6kw |
| محرك تحكم التوتر | 4.4*2kw |
| محرك إطلاق وتجميع الأسلاك | 5.5*2كيلوواط |
| الأبعاد الخارجية (باستثناء صندوق الذراع المتحركة) | 4859*2190*2184mm |
| الأبعاد الخارجية (بما في ذلك صندوق الذراع المتحركة) | 4859*2190*2184mm |
| وزن الجهاز | 3600ka |

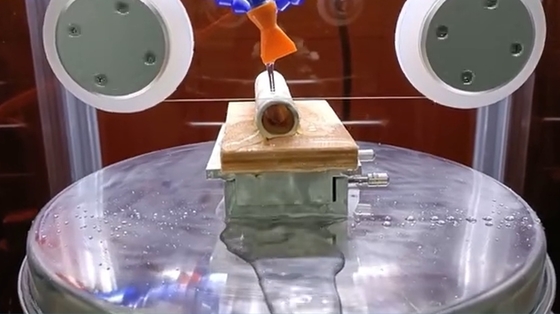

تعمل الآلة عن طريق طحن أسلاك الماس الديناميكية + مزامنة محطة ثلاثية:
1. الدراجات السلكية:
- نعم
2تغذية المواد:
- نعم
3التنسيق متعدد المحاور:
|
الخصائص
|
وصف
|
المعلمات التقنية/المثالات
|
|
دقة فائقة
|
محركات الخدمة + المسامير الكرة تضمن دقة ± 0.01 ملم
|
حجم قطعة العمل: ø600 × 600 مم
|
|
كفاءة عالية
|
المحاكاة المتوازية ذات المحطات الثلاثة تزيد الإنتاجية بنسبة 200%
|
سرعة القطع: 400-1200 مم/ساعة
|
|
الضرر المنخفض
|
التوتر الهوائي (0 MPa) + حركة التذبذب تقلل من تشقق الحافة
|
شظايا حافة الزهري <3 ميكرومتر
|
|
التحكم الذكي
|
PLC + شاشة تعمل باللمس للبرامج المحددة مسبقاً ، الكشف عن الكسر ، وصيانة السحابة
|
تنبيهات شذوذ التوتر
|
|
صديقة للبيئة
|
المزلقات المعتمدة على الماء تقلل من الغبار؛ الضوضاء < 70 ديسيبل
|
متوافقة مع معايير RoHS
|
|
التوافق المادي
|
مواد المعالجة: صلابة ≤ 9.5 موهس (مثل SiC: 9.2 موهس)
|
الزعفير، اليشم، السيراميك
|
آلة قطع الأسلاك الماسية ذات المحطات الثلاثة والأسلاك الواحدةالتطبيقات
1أشباه الموصلات والطاقة الشمسية:
السيراميك والحجارة الكريمة
المواد المركبة والمعادن:
4الطب الحيوي والبحوث
1س: ما الذي يجعل آلات قطع الأسلاك الألماسية ذات المحطة الثلاثية والأسلاك الواحدة مثالية للتطبيقات الصناعية؟
ج: يضمن التحكم في التوتر بالدائرة المغلقة والتزامن القائم على الخدمة دقة ± 0.01 ملم و 200٪ من مكاسب الكفاءة لقطع الياقوت والسيراميك والمواد الصلبة.
2س: كيف يقلل القطع من سلك الماس ثلاثي المحطات من نفايات المواد؟
ج: تدفق العمل المتعدد المحطات يقلل من وقت التوقف عن العمل عن طريق التناوب في القطع والتحميل والتفريغ ، في حين أن الحركة المتذبذبة تحسن استخدام المواد لإنتاج الوافرات الرقيقة.
العلامات:آلة قطع أسلاك الماس ذات محطة ثلاثية أسلاك واحدة,#صناعة الـ SiC/Sapphire/Silicon، #Sapphire، #Ceramics
