تفاصيل المنتج:
شروط الدفع والشحن:
|
| مشروع: | منشار الأسلاك متعددة الخطوط مع طاولة العمل في الأعلى | قطر سلك الماس: | 0.1-0.5 مم |
|---|---|---|---|
| سرعة تشغيل الأسلاك: | 2000 (مزيج) م/دقيقة | السكتة الدماغية الرأسية لمحطة العمل: | 250 ملم |
| خزان المياه: | 300 لتر | إجمالي قوة الأداة الآلية: | ≤92kw |
| طريقة القطع: | تتأرجح المادة وتنحدر من أعلى إلى أسفل ، بينما يظل موضع خط الماس دون تغيير | ||
| إبراز: | معدات أشباه الموصلات للمواد الصلبة الهشة,معدات أشباه الموصلات عالية السرعة,High-Speed Semiconductor Equipment |
||

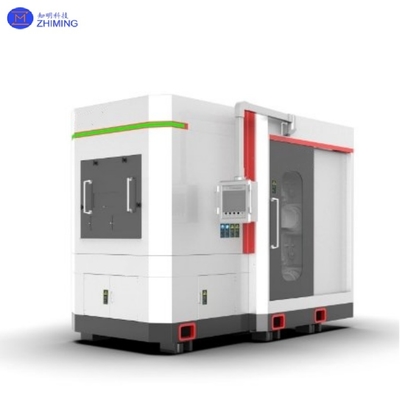

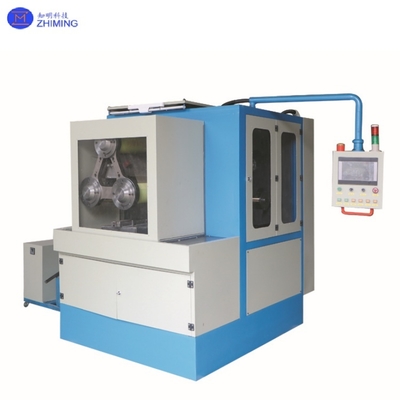

معالجة المواد الصلبة الهشة باستخدام الأسلاك الماسية متعددة الأسلاك عالية السرعة وعالية الدقة
آلة القطع الهابطة/المتذبذبة عالية السرعة وعالية الدقة ذات السلك الماسي المفرد/متعدد الأسلاك هي عبارة عن معدات معالجة مركبة للمواد الصلبة الهشة. من خلال الجمع بين الطحن الديناميكي للأسلاك الماسية (أسلاك فولاذية مطلية بجزيئات كربيد السيليكون/أكسيد الألومنيوم) والتحكم المنسق متعدد المحاور، فإنها تحقق قطعًا عالي الدقة للمواد فائقة الصلابة. تشمل ميزات التصميم الرئيسية:
تُستخدم هذه المعدات على نطاق واسع في أشباه الموصلات، والخلايا الكهروضوئية، والسيراميك، والأحجار الكريمة، والمجالات الطبية، وخاصة لقطع كربيد السيليكون (SiC)، والياقوت، والسيليكون أحادي البلورة، وزجاج الكوارتز.
| المعلمة | المواصفات |
| المشروع | منشار سلك متعدد الخطوط مع منضدة عمل في الأعلى |
| أقصى حجم لقطعة العمل | ø 204*500 مم |
| قطر طلاء الأسطوانة الرئيسية (ثابت في كلا الطرفين) | ø 240*510 مم (أسطوانتان رئيسيتان) |
| سرعة تشغيل السلك | 2000 (MIX) م/دقيقة |
| قطر السلك الماسي | 0.1-0.5 مم |
| سعة تخزين الخط للعجلة المزودة | 20 (قطر السلك الماسي 0.25) كم |
| نطاق سمك القطع | 0.1-1.0 مم |
| دقة القطع | 0.01 مم |
| شوكة الرفع الرأسية لمحطة العمل | 250 مم |
| طريقة القطع | تتأرجح المادة وتنزل من الأعلى إلى الأسفل، بينما يظل موضع الخط الماسي دون تغيير |
| سرعة تغذية القطع | 0.01-10 مم/دقيقة |
| خزان المياه | 300 لتر |
| سائل القطع | سائل قطع عالي الكفاءة مضاد للصدأ |
| سرعة التأرجح | 0.83 درجة/ثانية |
| ضغط مضخة الهواء | 0.3-3 ميجا باسكال |
| زاوية التأرجح | ±8 درجات |
| أقصى شد للقطع | 10N-60N (اضبط الحد الأدنى للوحدة 0.1N) |
| عمق القطع | 500 مم |
| محطة العمل | 1 |
| مصدر الطاقة | ثلاثي الأطوار بخمسة أسلاك AC380V/50Hz |
| إجمالي طاقة أداة الآلة | ≤92 كيلو واط |
| المحرك الرئيسي (تبريد دوران المياه) | 22*2 كيلو واط |
| محرك الأسلاك | 1*2 كيلو واط |
| محرك تأرجح منضدة العمل | 1.3*1 كيلو واط |
| محرك التحكم في الشد (تبريد دوران المياه) | 5.5*2 كيلو واط |
| محرك تحرير وجمع الأسلاك | 15*2 كيلو واط |
| الأبعاد الخارجية (باستثناء صندوق ذراع التأرجح) | 1320*2644*2840 مم |
| الأبعاد الخارجية (بما في ذلك صندوق ذراع التأرجح) | 1780*2879*2840 مم |
| وزن الآلة | 8000 كجم |

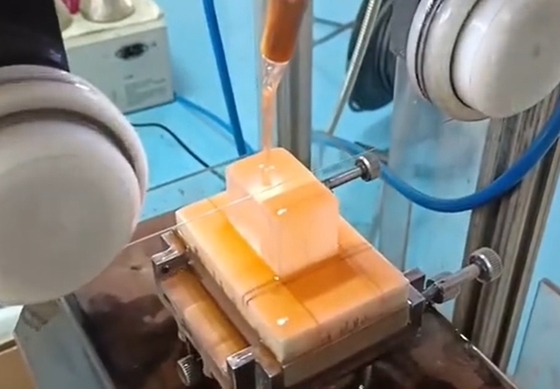

تعمل الآلة على مبدأ "الطحن الديناميكي للأسلاك الماسية + التزامن متعدد المحاور":
1. تدوير الأسلاك الماسية:
2. تغذية المواد:
3. تنسيق متعدد الأسلاك:
|
الميزة
|
الوصف
|
|
الكفاءة العالية
|
معالجة متوازية متعددة الأسلاك + سرعة 2400 م/دقيقة، زيادة الإنتاجية بنسبة 300%
|
|
دقة فائقة
|
تضمن محركات السيرفو/المحركات المتدرجة + مسامير الكرة دقة ±0.01 مم
|
|
ضرر منخفض
|
تقلل التغذية الهابطة + الحركة المتأرجحة من تركيز الإجهاد،تشظي الحواف <5 ميكرومتر
|
|
التحكم الذكي
|
PLC + شاشة تعمل باللمس لضبط البرنامج مسبقًا والمراقبة في الوقت الفعلي واستئناف التوقف
|
|
صديقة للبيئة
|
تقلل سوائل القطع المائية من الغبار؛ الضوضاء <70 ديسيبلتوافق المواد
|
|
تعالج المواد بصلابة ≤Mohs 9.5 (السلك الماسي: صلابة 10)
|
تطبيق آلة القطع الهابطة/المتذبذبة عالية السرعة/عالية الدقة/متعددة الأسلاك/الأسلاك الماسية
|
1. أشباه الموصلات والخلايا الكهروضوئية:
تقطيع رقائق السيليكون: تربيع/تقطيع سبائك السيليكون أحادية/متعددة البلورات (سمك 50–300 ميكرومتر) للخلايا الشمسية والدوائر المتكاملة.
سيراميك الزركونيا: ألواح خلفية للهاتف المحمول وأدوات قطع مع Ra
الزجاج بالأشعة تحت الحمراء: تصنيع عدسة التصوير الحراري لتجنب التشوه الحراري.
الأقسام الرقيقة الجيولوجية: شرائح معدنية 0.2–2 مم تحافظ على الهيكل الأصلي.
سبائك التيتانيوم: تشغيل الأجهزة الطبية بعرض شق 0.1–0.3 مم.
أ: إنه يجمع بين أنظمة التغذية الرأسية (الحركة الهابطة) وطاولات العمل المتذبذبة (تأرجحات ±5 درجات إلى 8 درجات) لتقليل إجهاد المواد وتحسين استواء السطح، وهو مثالي للمواد الهشة مثل الياقوت وSiC.
العلامات: #
آلة قطع الأسلاك الماسية
،
#متعدد الأسلاك، #عالي السرعة، #عالي الدقة، #هابط، #متذبذب، #مواد صلبة هشة
