| الاسم التجاري: | ZMSH |
| رقم الطراز: | آلة شفرة الأسلاك الألماسية الأحادية/المتعددة الأسلاك |
| الـ MOQ: | 3 |
| السعر: | by case |
| وقت التسليم: | 3-6 شهور |
| شروط الدفع: | T/T |

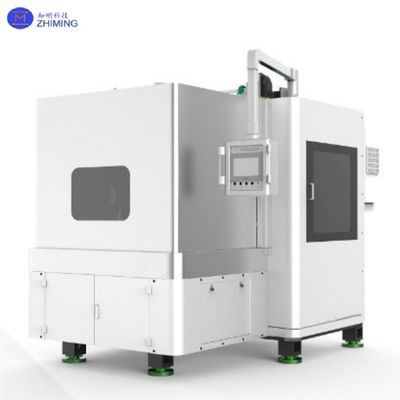

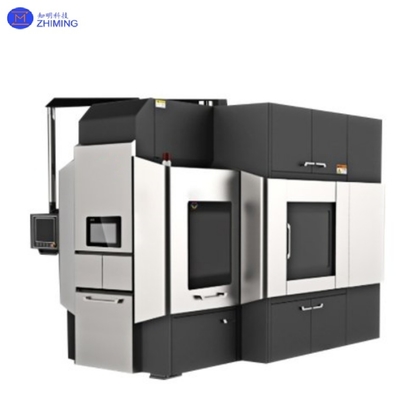

آلة القطع ذات المحطة المزدوجة للأسلاك الألماسية الأحادية / متعددة الأسلاك لمعالجة مواد الزعفر / SiC
آلة القطع ذات المحطة المزدوجة للأسلاك الماسية واحدة / متعدد الأسلاك هي معدات أساسية لمعالجة الدقة للمواد الهشة.من خلال الاستفادة من الحركة المتبادلة عالية السرعة من الأسلاك الماسية (أسلاك الصلب المغطاة بجسيمات الكربيد السيليكون / أكسيد الألومنيوم) والكشط النسبي مع قطع العمل، فإنه يحقق قطع دقيق للمواد الصلبة. تصميم "محطة مزدوجة" يسمح بإقامة متزامنة من اثنين من مصاعد قطعة العمل (أو عمليات متناوبة) ،تحسين كفاءة الإنتاج بشكل كبيريستخدم على نطاق واسع لرباعية، شق، وتشكيل الدقة من المواد مثل رقائق أشباه الموصلات، الزعفر، الكربيد السيليكون (سي سي) ، السيراميك، الكوارتز، والمعادن الثمينة.
هذه الآلة تدمج أنظمة التحكم في الخدمة، وتنظيم التوتر، وتقنيات القطع المتذبذبة، وتوازن الكفاءة والدقة.إنها بمثابة أداة حاسمة في صناعات مثل الطاقة الشمسية، أشباه الموصلات، والتصنيع المتقدم.
| المعلم | المواصفات |
| المشروع | مرشات سلكية واحدة/متعددة |
| الحجم الأقصى لقطع العمل | ø 320*430ملم |
| قطر الطلاء الرئيسي | ø 210*450mm (خمسة أدوات رئيسية) |
| سرعة تشغيل السلك | 1000 (MIX) م/دقيقة |
| قطر الأسلاك الماسية | 0.2-0.37ملم |
| قدرة تخزين خط عجلة التغذية | 20 ((0.25mm) قطر سلك الماس/km |
| نطاق سمك القطع | 1.5-80ملم |
| دقة القطع | 0.01ملم |
| ضربة رفع عمودية لمحطة العمل | 350ملم |
| طريقة القطع | يمتد مكتب العمل للأعلى، ولكن موقف الأسلاك الماسية لا يزال دون تغيير |
| سرعة إمداد القطع | 0.01-10 ملم/دقيقة |
| خزان الماء | 300 لتر |
| سائل القطع | سائل قطع عالي الكفاءة مضاد للصدأ |
| زاوية التأرجح | ± 8 درجة |
| سرعة التأرجح | 0.83°/s |
| حد أقصى لتوتر القطع | 100N (حد أدنى للوحدة 0.1N) |
| عمق القطع | 430ملم |
| محطة عمل | 2 |
| إمدادات الطاقة | ثلاثي المراحل الخمسة الأسلاك AC380V / 50Hz |
| الطاقة الإجمالية للآلة | ≤52كيلوواط |
| المحرك الرئيسي | 7.5*3كيلوواط |
| محرك الأسلاك | 0.75*2كيلوواط |
| المحرك المتحرك | 1.3*2كيلوواط |
| محرك تحكم التوتر | 4.4*2كيلوواط |
| محرك إطلاق وتجميع الأسلاك | 5.5*2كيلوواط |
| الأبعاد الخارجية (باستثناء صندوق الذراع المتحركة) | 2310*2660*2893ملم |
| الأبعاد الخارجية (بما في ذلك صندوق الذراع المتحركة) | 2310*2660*2893ملم |
| وزن الجهاز | 6000 كجم |
المنطق التشغيلي يدور حول "الماس سلك كشط + تغذية قطعة العمل":
1. الدراجات السلكية الماسية:
2. تغذية القطعة:
3محطة مزدوجة التبديل:
4تكنولوجيات رئيسية:
|
- نعمالخصائص
|
وصف
|
|
كفاءة عالية
|
تصميم محطة مزدوجة يضاعف من قدرة الإنتاج؛ سرعات الأسلاك العالية تقلل من وقت القطع.
|
|
دقة عالية
|
تعمل محركات الخدمة + المسامير الكروية على ضمان دقة ± 0.01 ملم ؛ وضع التذبذب يقلل من حفر السطح.
|
|
المرونة
|
يدعم التبديل الفردي / متعدد الأسلاك ومعدلات التغذية القابلة للتعديل (0.01 ∼ 10 ملم / دقيقة).
|
|
الصداقة للبيئة
|
يستخدم سوائل القطع على أساس الماء لتقليلالغبار والضوضاء
|
|
الاستقرار
|
إطارات الصب تعزز الصلابة؛ وظيفة استئناف الكسر تمنع رفض القطعة.
|
الآلة جزء لا يتجزأ من معالجة المواد الصلبة عبر الصناعات:
1. أشباه الموصلات والطاقة الشمسية:
- نعم
2السيراميك والجواهر
3الكوارتز والزجاج البصري
- نعم
4المعادن والأراضي النادرة:
1س: كيف تعمل آلة قطع سلك الماس ذات محطة مزدوجة؟
ج: يستخدم دورة الأسلاك الماسية (الحركة المتبادلة) وتصميم محطة مزدوجة لتمكين القطع المستمر وتبديل المواد ، مما يقلل من وقت التوقف.
2س: ما هي المزايا الرئيسية لآلات قطع الأسلاك الماسية ذات المحطتين؟
ج: كفاءة عالية (معالجة موازية محطة مزدوجة) ودقة (دقة ± 0.01mm) لقطع المواد الهشة مثل رقائق السيليكون والسيراميك.
العلامات:آلة شفرة الأسلاك الألماسية الأحادية/المتعددة الأسلاك,#معالجة المواد النصف الموصلة، #Sapphire/SiC معالجة المواد
