تفاصيل المنتج:
شروط الدفع والشحن:
|
| حجم رقاقة متوافق: | 1 بوصة (قطر 25.4 مم) ، سمك 0.1 ~ 1.0 مم | السعة: | قياسي 1 رقاقة/كاسيت (قابلة للتخصيص 10 أو 25 من الرقاقات ذات السعة العالية) |
|---|---|---|---|
| المواد: | نظرة خاطفة (إصدار درجات الحرارة العالية)/PVDF (إصدار مقاوم للمواد الكيميائية)/ESD-PC (إصدار الاقتصاد | فئة النظافة: | ISO Class 4 (الفئة 10) |
| حماية البيئة والتنمية المستدامة: | مقاومة السطح 10⁶ ~ 10⁹Ω/متر مربع (متوافق مع معيار ESD S20.20) | التطبيقات: | تصنيع أشباه الموصلات ، والإلكترونات الضوئية |
| إبراز: | علبة رقاقة مقاس 1 بوصة,علبة رقاقة آمنة من التفريغ الكهروستاتيكي,علبة تخزين الرقائق,ESD Safe Wafer Cassette,Wafer Storage Cassette |
||

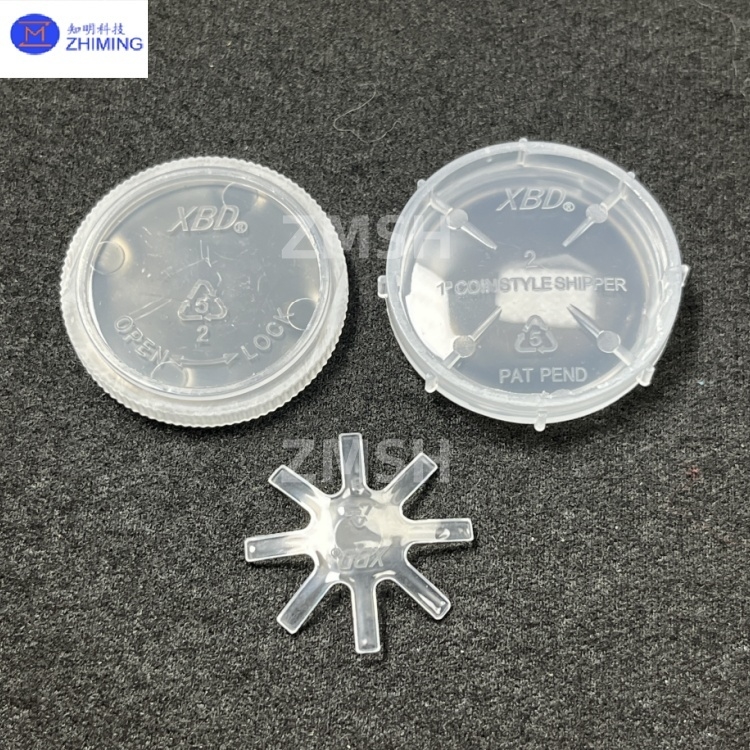

علبة رقائق ويفر فردية بحجم 1 بوصة لتخزين الرقائق الآمن من التفريغ الكهروستاتيكي
علبة رقائق الويفر بحجم 1 بوصة هي حاوية متخصصة مصممة لتخزين ونقل والتعامل الآلي مع رقائق الويفر بحجم 1 بوصة (25.4 ملم) في تصنيع أشباه الموصلات والأجهزة الكهروضوئية وأبحاث وتطوير الإلكترونيات الدقيقة. يتم تصنيعها من بوليمرات عالية النقاء (مثل PEEK أو PVDF) أو مواد مضادة للكهرباء الساكنة، مما يضمن حماية الرقائق من التلوث والتلف الكهروستاتيكي والتأثير المادي في بيئات الغرف النظيفة. تتوافق العلبة مع معايير SEMI، وهي مناسبة لأنظمة نقل الرقائق الآلية في العمليات بما في ذلك MOCVD و PECVD و التصوير الضوئي والحفر.
1. أداء فائق النظافة:
• علبة رقائق الويفر بحجم 1 بوصة معتمدة لغرفة نظيفة من الفئة 100 مع توليد جسيمات منخفض للغاية (<5 particlesft³ for>0.1μm)
• تشطيب السطح الأملس يمنع خدش الرقائق
2. حماية من التفريغ الكهروستاتيكي:
• ألياف الكربون المقواة أو الطلاء المضاد للكهرباء الساكنة بمقاومة سطحية تبلغ 10⁶-10⁹Ω/sq
• علبة رقائق الويفر بحجم 1 بوصة تمنع بشكل فعال جذب الجسيمات وتلف التفريغ الكهروستاتيكي
3. الموثوقية الميكانيكية:
• مقاومة درجات الحرارة العالية (تصل إلى 150 درجة مئوية) والمقاومة الكيميائية (ضد الأحماض والقلويات والمذيبات العضوية)
• تصميم علبة رقائق الويفر بحجم 1 بوصة تم اختباره للاهتزاز ومتوافق مع النقل الآمن
4. التوافق مع التشغيل الآلي:
• واجهات موحدة لعلبة رقائق الويفر بحجم 1 بوصة (متوافقة مع SMIF/FOUP) للتعامل الروبوتي
• متوافق مع معدات أشباه الموصلات الرئيسية (ASML، Applied Materials، إلخ.)
5. حماية دقيقة للرقائق:
• دقة درجة ميل فتحة علبة رقائق الويفر بحجم 1 بوصة ±0.1 ملم مع خطأ في تحديد موضع الرقاقة ≤0.05 ملم
• فتحات علامات RFID اختيارية لتتبع الرقائق
①تصنيع أشباه الموصلات:
• المعالجة الأمامية (التصوير الضوئي، زرع الأيونات) لرقائق GaN/SiC
• التعامل مع أشباه الموصلات التقليدية (Si، GaAs، InP)
• إنتاج أجهزة الطاقة (MOSFET/IGBT) وأجهزة الترددات اللاسلكية (GaN)
②الإلكترونيات الضوئية:
• التعامل مع رقائق LED/MicroLED والليزر (VCSEL/EEL)
• معالجة LED فوق البنفسجية/الأشعة تحت الحمراء/المرئية
③تطبيقات البحث والتطوير:
• علبة رقائق الويفر بحجم 1 بوصة مع تجارب الرقائق الصغيرة في المؤسسات الأكاديمية والبحثية
• أبحاث المواد الكهروضوئية الجديدة (النقاط الكمومية، البيروفسكايت)
④تصنيع MEMS:
• الحماية لرقائق المستشعرات (مقياس التسارع، الجيروسكوبات، مستشعرات الضغط)
• تصنيع أجهزة Bio-MEMS و optical MEMS
⑤التعبئة والتغليف المتقدمة:
• علبة رقائق الويفر بحجم 1 بوصة هي تخزين مؤقت لتغليف مستوى الرقاقة (WLP) وتكامل IC ثلاثي الأبعاد
توفر ZMSH علب رقائق ويفر فردية من 1 إلى 6 بوصات، ونحن نقدم حلول تخزين ونقل رقائق احترافية لتصنيع أشباه الموصلات. تناسب 1 بوصة أبحاث وتطوير المختبرات لمواد GaAs، و 2 بوصة لمعالجة LED/MEMS، و 3 بوصات لأجهزة الطاقة SiC/GaN، و 4 بوصات لأشباه الموصلات السيليكون الرئيسية، و 6 بوصات تدعم إنتاج IC المتقدم. جميع الأحجام تلبي معايير SEMI للنقل الموثوق به في بيئات الغرف النظيفة.
1. س: ما هو استخدام علبة رقائق الويفر بحجم 1 بوصة؟
ج: تُستخدم في المقام الأول للتعامل مع رقائق أشباه الموصلات بحجم 1 بوصة وتخزينها في مختبرات الأبحاث والإنتاج على نطاق صغير للأجهزة الكهروضوئية.
2. س: من أي مواد مصنوعة علب رقائق الويفر بحجم 1 بوصة؟
ج: عادة ما تكون مصنوعة من بوليمرات عالية النقاء مثل PEEK أو PVDF مع خصائص مضادة للكهرباء الساكنة للتوافق مع الغرف النظيفة.
