| الاسم التجاري: | ZMSH |
| رقم الطراز: | آلة قطع الأسلاك الماسية / الأسلاك المتعددة / السرعة العالية / الدقة العالية / الهبوطية / التذبذبية |
| الـ MOQ: | 3 |
| السعر: | by case |
| وقت التسليم: | 3-6 شهور |
| شروط الدفع: | T/T |

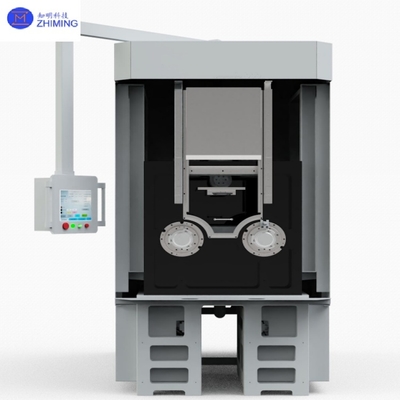

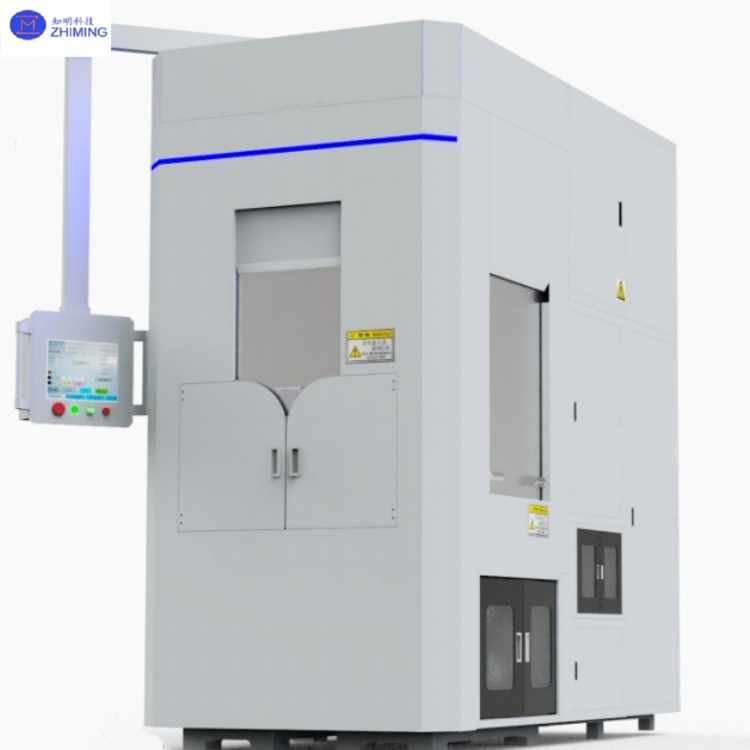

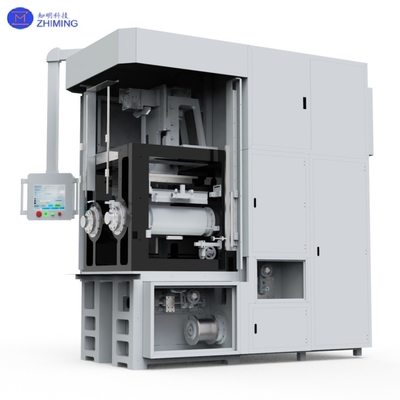

آلة قطع الأسلاك الماسية / الأسلاك المتعددة / السرعة العالية / الدقة العالية / الهبوطية / التذبذبية
آلة قطع الأسلاك الماسية / الأسلاك المتعددة / عالية السرعة / عالية الدقة / المنخفضة / التذبذبية هي نظام متطور مصمم خصيصًا لمعالجة دقة للمواد الصلبة والهشة.يدمج العديد من الوظائف المتقدمة بما في ذلك قطع متعدد الأسلاك بالتوازي (1-3m / s سرعة التشغيل)، دقة تحت الميكرون (± 0.01mm) ، آلية تغذية هبوطية، وقطع التذبذب الديناميكي.والسيراميك الخاص، تدعم مواد مختلفة مثل السيليكون وكربيد السيليكون (SiC) والزعفر (Al2O3) والكوارز، وتلبية متطلبات من البحث والتطوير إلى الإنتاج الضخم.
| المعلم | المواصفات |
| المشروع | من النباتات الحديدية |
| الحجم الأقصى لقطع العمل | 204 ø * 500mm |
| القطر الرئيسي لطلاء الدوار (ثابت في كلا الطرفين) | ø 240*510mm (عجلتين رئيسيتين) |
| سرعة تشغيل السلك | 2000 (MIX) م/دقيقة |
| قطر الأسلاك الماسية | 0.1-0.5ملم |
| قدرة تخزين خط عجلة التغذية | 20 (0.25 قطر الأسلاك الماسية) كم |
| نطاق سمك القطع | 0.1-1.0ملم |
| دقة القطع | 0.01ملم |
| ضربة رفع عمودية لمحطة العمل | 250ملم |

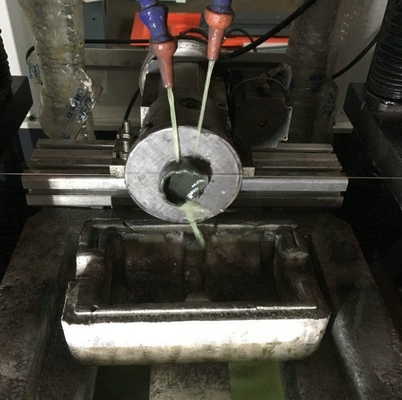

| طريقة القطع | المادة تتأرجح وتنزل من الأعلى إلى الأسفل ، في حين أن وضع خط الماس لا يزال دون تغيير |
| سرعة إمداد القطع | 0.01-10 ملم/دقيقة |
| خزان الماء | 300 لتر |
| سائل القطع | سائل قطع عالي الكفاءة مضاد للصدأ |
| سرعة التأرجح | 0.83°/s |
| ضغط مضخة الهواء | 0.3-3MPa |
| زاوية التأرجح | ± 8 درجة |
| حد أقصى لتوتر القطع | 10N-60N (حد أدنى للوحدة 0.1N) |
| عمق القطع | 500ملم |
| محطة عمل | 1 |
| إمدادات الطاقة | ثلاثي المراحل الخمسة الأسلاك AC380V / 50Hz |
| الطاقة الإجمالية للآلة | ≤ 92 كيلوواط |
| المحرك الرئيسي (تبريد الدورة المائية) | 22*2كيلوواط |
| محرك الأسلاك | 1*2كيلوواط |
| المحرك المتحرك | 1.3*1كيلوواط |
| محرك تحكم التوتر (تبريد الدورة المائية) | 5.5*2كيلوواط |
| محرك إطلاق وتجميع الأسلاك | 15*2كيلوواط |
| الأبعاد الخارجية (باستثناء صندوق الذراع المتحركة) | 1320*2644*2840ملم |
| الأبعاد الخارجية (بما في ذلك صندوق الذراع المتحركة) | 1780*2879*2840ملم |
| وزن الجهاز | 8000 كجم |
|
السمة
|
الوصف
|
خصائص المواد
|
|
كفاءة الأسلاك المتعددة
|
معالجة متزامنة من 200 سلك، تحسين إنتاجية 5 مرات
|
البلاطات السيليكونية (Φ12") ، رقائق SiC (6")
|
|
دقة عالية السرعة
|
سرعة القطع 1-3m/s، دقة ±0.01mm
|
الزعفر (موهز 9) ، الكوارتز (التوسع الحراري المنخفض)
|
|
الهبوط + التذبذب
|
يقلل من إجهاد المواد ، وقاحة السطح Ra < 0.5μm
|
السيراميك (AlN/Al2O3) ، الزجاج البصري
|
|
التحكم الذكي
|
مراقبة في الوقت الحقيقي لقوة القطع / درجة الحرارة ، تحسين تلقائي
|
الرواسب المركبة (SiC على Si) ، بلورات خاصة
|
الأسلاك الماسية / الأسلاك المتعددة / السرعة العالية / الدقة العالية / أجهزة القطع المنخفضة / المتذبذبة مجالات التطبيق
1صناعة أشباه الموصلات
2الطاقة الكهروضوئية
3أجهزة الألكترونيات البصرية
4المواد المتقدمة
ملاحظة: متوافق مع Si، SiC، الزعفرة، الكوارتز، والسيراميك. الحلول المخصصة المتاحة.
1س: ما هي ميزة القطع المتذبذب في أشرطة الألماس؟
ج: يقلل القطع بالتذبذب (± 8 درجة) من الشظايا إلى < 15μm ويحسن التشطيب السطحي (Ra< 0.5μm) للمواد الهشة مثل SiC والزامير.
2س: كم من السرعة التي يمكن أن تقوم بها أشرطة الألماس متعددة الأسلاك بقطع رقائق السيليكون؟
ج: مع 200+ سلك في 1-3m / s، فإنه يقطع 300mm رقائق السيليكون في <2 دقيقة، وتعزيز الإنتاجية 5x مقارنة بسحب سلكي واحد.
