تفاصيل المنتج:
شروط الدفع والشحن:
|
| مشروع: | منشار سلك واحد/متعدد | قطر سلك الماس: | 0.2-0.37mm |
|---|---|---|---|
| نطاق سمك القطع: | 1.5-80 ملم | دقة القطع: | 0.01ملم |
| طريقة القطع: | يتأرجح طاولة العمل للأعلى ، لكن موضع سلك الماس يبقى دون تغيير | قطع سرعة التغذية: | 0.01-10mm/min |
| محطة العمل: | 2 | ||
| إبراز: | آلة معالجة رقائق أشباه الموصلات,آلة رأس الأسلاك المتعددة,رأى الماس سلك آلة,Multiple Wire Saw Machine,Diamond Wire Saw Machine |
||

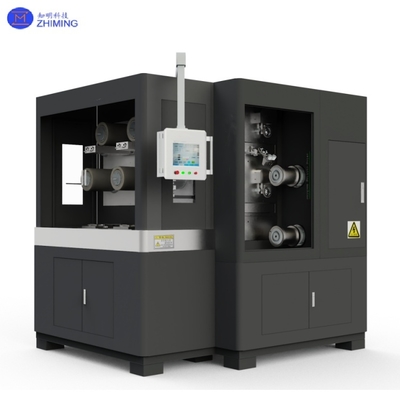

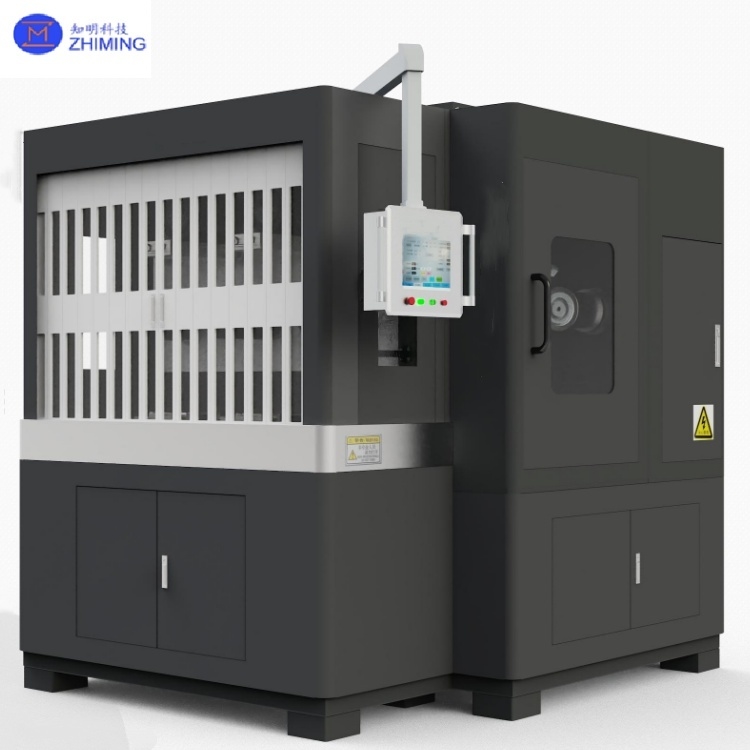

آلة المنشار السلكي الماسي أحادي/متعدد الأسلاك لمعالجة رقائق أشباه الموصلات
آلة القطع ذات المحطتين المزدوجتين بالسلك الماسي أحادي/متعدد الأسلاك هي معدات دقيقة متطورة تم تطويرها خصيصًا لمعالجة المواد الصلبة والهشة. باستخدام تقنية الأسلاك الماسية المطلية بالكهرباء ومجهزة بمحطتي عمل مستقلتين، فإنها تتيح التبديل المرن بين معالجة الدقة بالسلك الواحد وإنتاج الدُفعات المتعددة الأسلاك. يدمج النظام التحكم في الحركة عالي الدقة وأنظمة الشد الذكية وتقنية التبريد التكيفية، مما يجعله مثاليًا لتطبيقات القطع الدقيقة التي تتضمن رقائق أشباه الموصلات ورقائق السيليكون الكهروضوئية والمكونات البصرية.
| المعلمة | المواصفات |
| المشروع | منشار سلكي أحادي/متعدد |
| أقصى حجم لقطعة العمل | ø 320*430 مم |
| قطر طلاء الأسطوانة الرئيسية | ø 210*450 مم (خمس أسطوانات رئيسية) |
| سرعة تشغيل السلك | 1000 (MIX) م/دقيقة |
| قطر السلك الماسي | 0.2-0.37 مم |
| سعة تخزين الخط لعجلة الإمداد | 20 (0.25 مم) قطر السلك الماسي/كم |
| نطاق سمك القطع | 1.5-80 مم |
| دقة القطع | 0.01 مم |
| شوكة الرفع الرأسية لمحطة العمل | 350 مم |
| طريقة القطع | تتأرجح منضدة العمل لأعلى، لكن موضع السلك الماسي يظل دون تغيير |
| سرعة تغذية القطع | 0.01-10 مم/دقيقة |
| خزان المياه | 300 لتر |
| سائل القطع | سائل قطع عالي الكفاءة مضاد للصدأ |
| زاوية التأرجح | ±8° |
| سرعة التأرجح | 0.83°/ثانية |
| أقصى شد للقطع | 100 نيوتن (اضبط الحد الأدنى للوحدة 0.1 نيوتن) |
| عمق القطع | 430 مم |
| محطة العمل | 2 |
| مصدر الطاقة | ثلاثي الطور بخمسة أسلاك AC380V/50Hz |
| إجمالي طاقة أداة الآلة | ≤52 كيلو واط |
| المحرك الرئيسي | 7.5*3 كيلو واط |
| محرك الأسلاك | 0.75*2 كيلو واط |
| محرك تأرجح منضدة العمل | 1.3*2 كيلو واط |
| محرك التحكم في الشد | 4.4*2 كيلو واط |
| محرك تحرير وجمع الأسلاك | 5.5*2 كيلو واط |
| الأبعاد الخارجية (باستثناء صندوق ذراع التأرجح) | 2310*2660*2893 مم |
| الأبعاد الخارجية (بما في ذلك صندوق ذراع التأرجح) | 2310*2660*2893 مم |
| وزن الآلة | 6000 كجم |
1. نظام القطع:
2. تنسيق المحطتين:
3. نظام التحكم:
1. قدرة المعالجة عالية الدقة:
2. أوضاع إنتاج مرنة:
3. نظام التحكم الذكي:
4. تصميم قوي ومتين:
1. تصنيع رقائق أشباه الموصلات:
2. إنتاج الخلايا الكهروضوئية:
3. معالجة المكونات البصرية:
4. معالجة المواد الخاصة:
5. البحث والتطبيقات الخاصة:
المزايا الفنية لآلة المنشار السلكي الماسي أحادي/متعدد الأسلاك
ملاحظة: تتوفر حلول مخصصة بما في ذلك معالجة الأبعاد الخاصة وإصدارات الغرف النظيفة.
1. س: ما هي الميزة الرئيسية للمنشار السلكي الماسي ذي المحطتين؟
ج: إنه يتيح القطع بالسلك الواحد عالي الدقة والمعالجة المجمعة متعددة الأسلاك في وقت واحد، مما يعزز الإنتاجية بنسبة 50% مقارنة بالآلات أحادية الوضع.
2. س: ما هي المواد التي يمكن قطعها باستخدام المناشير ذات المحطتين المزدوجتين ذات الأسلاك الماسية؟
ج: المواد الصلبة/الهشة مثل السيليكون، SiC، GaN، الياقوت الأزرق، الكوارتز، والسيراميك بدقة تصل إلى ±0.01 مم.
العلامات: #آلة المنشار السلكي الماسي أحادي/متعدد الأسلاك, #معالجة رقائق أشباه الموصلات
