تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: ZMSH
إصدار الشهادات: rohs
رقم الموديل: مخروط ضوء الياقوت
شروط الدفع والشحن
الحد الأدنى لكمية: 25
الأسعار: by case

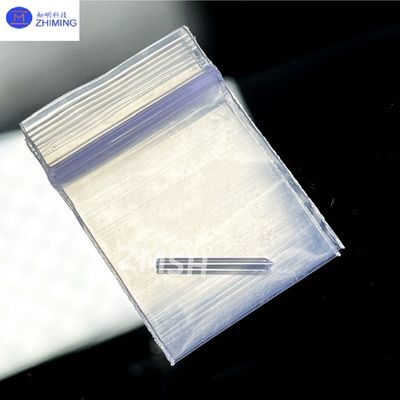

تفاصيل التغليف: حزمة في غرفة تنظيف 100 درجة
وقت التسليم: 2-4 شهور
شروط الدفع: T/T
القدرة على العرض: 1000 قطعة في الشهر
Dimensions: |
Input diameter Φ0.5-10mm, output diameter Φ1-25mm, length 10-200mm |
Surface Quality: |
Optical grade: Ra≤0.5nm@632.8nm; Industrial grade: Ra≤0.1μm |
Crystal Orientation: |
C-axis/<1120> orientation deviation ±0.5°, customizable for other orientations |
Coating Options: |
UV anti-reflection (200-400nm), IR broadband (3-5μm), high-reflection (>98%@10.6μm) |
Optical Performance: |
Numerical aperture NA 0.15-0.22 (adjustable), transmission loss <0.1dB/cm@1550nm |
Applications: |
Laser Technology，Fiber Optic Communication |
Dimensions: |
Input diameter Φ0.5-10mm, output diameter Φ1-25mm, length 10-200mm |
Surface Quality: |
Optical grade: Ra≤0.5nm@632.8nm; Industrial grade: Ra≤0.1μm |
Crystal Orientation: |
C-axis/<1120> orientation deviation ±0.5°, customizable for other orientations |
Coating Options: |
UV anti-reflection (200-400nm), IR broadband (3-5μm), high-reflection (>98%@10.6μm) |
Optical Performance: |
Numerical aperture NA 0.15-0.22 (adjustable), transmission loss <0.1dB/cm@1550nm |
Applications: |
Laser Technology，Fiber Optic Communication |

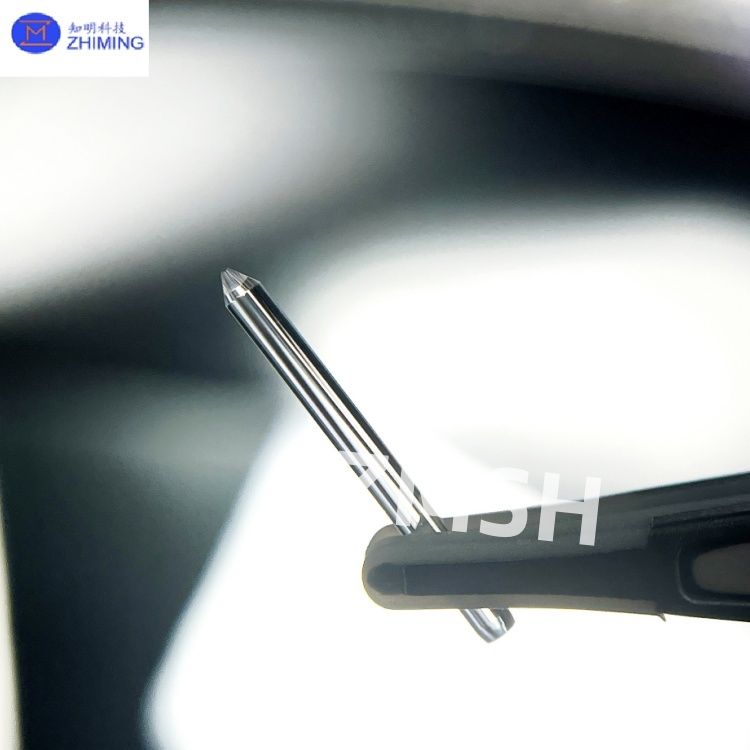

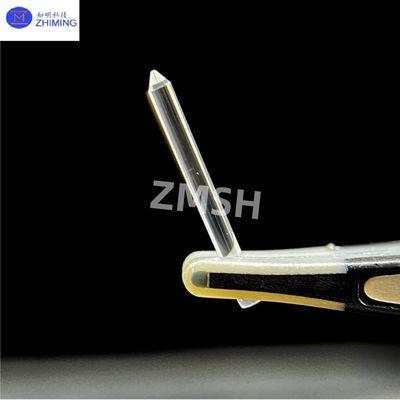

عصى الزعفران الدقيقة عصى المخروط الخفيفة الدرجة البصرية Ra≤0.5nm
مخروط الضوء الزعفري هو مكونات بصرية متخصصة مصنوعة من أكسيد الألومنيوم أحادي الكريستال عالي النقاء (نقاء Al2O3 ≥ 99.99٪). بصفتها مصنعًا محترفًا للمكونات البصرية ، تحتفظ ZMSH بخطوط إنتاج كاملة لنمو الكريستال ، والمعالجة الدقيقة ، وترسب الطلاء. يتم تصنيع المنتجات باستخدام تقنية EFG المتقدمة (التنمية المغذية بالفيلم المحددة على الحافة) ، والتي تظهر توحيدًا بصريًا محوريًا استثنائيًا ومستوى ثابت لمؤشر الانكسار الشعاعي. التصميم المشرق الفريد يسمح بمهام ربط الأشعة أو التوسع أو التركيز الفعالة ، مما يجعلها مكونًا حاسمًا في الأنظمة البصرية المتقدمة.
|
فئة المعلمات
|
المواصفات
|
|

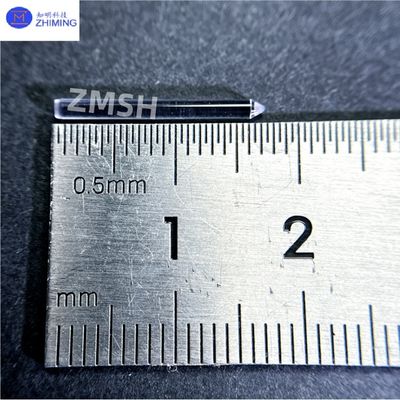

الأبعاد
|
قطر المدخل Φ0.5-10mm ، قطر الإخراج Φ1-25mm ، الطول 10-200mm
|
|
جودة السطح
|
الدرجة البصرية: Ra≤0.5nm؛ الدرجة الصناعية: Ra≤0.1μm
|
|
التوجه الكريستالي
|
انحراف التوجه في محور C/<1120> ± 0.5 درجة، قابلة للتخصيص لتوجيهات أخرى
|
|
خيارات الطلاء
|
مضاد الانعكاس للأشعة فوق البنفسجية (200-400nm) ، النطاق العريض للأشعة تحت البنفسجية (3-5μm) ، الانعكاس العالي (> 98%@10.6μm)
|
|
الأداء البصري
|
فتحة رقمية NA 0.15-0.22 (قابلة للتعديل) ، فقدان الإرسال <0.1dB/cm@1550nm
|
1أداء بصري متفوقنطاق طول الموجة التشغيلي 0.17-5.5μm (الأشعة فوق البنفسجية العميقة إلى الأشعة تحت البنفسجية المتوسطة) ، مع 85٪ أو أكثر من انتقالات في 633nm بعد البوليس الجانبي المزدوج
2استقرار حراري ممتازمعامل التوسع الحراري فقط 5.3 × 10-6 / K (RT إلى 1000 درجة مئوية) ، قادر على تحمل إشعاع الليزر عالي الطاقة
3قوة ميكانيكية استثنائية:صلابة موهز 9، قوة ثني تزيد عن 700MPa
4جودة السطح المتميزةخشونة السطح من الدرجة البصرية Ra≤0.5nm ، مما يضمن خسارة ضوء منخفضة
5التحكم الهندسي الدقيق:تحمل الزاوية العلوية يتم الحفاظ عليها بدقة ضمن ± 0.5 درجة ، عمودية الوجه النهائي < 5 دقيقة قوس
1تقنية الليزر
2الاتصالات بالألياف البصرية
3الأجهزة الطبية الحيوية
4أدوات التفتيش الصناعية
ZMSH توفر حلول شاملة للصنابير الزهرية:
1س: ما هي المخاريط الضوئية الزعفرانية المستخدمة في أنظمة الليزر؟
ج: تستخدم مخروطات الضوء الزعفري في المقام الأول لتشكيل الشعاع وتحويل الوضع في الليزر عالي الطاقة لتحسين جودة الشعاع وتوحيده.
2السؤال: لماذا تختار الزعفر بدلاً من الكوارتز للشفرات الضوئية؟
الجواب: يقدم الزعفرة صلابة متفوقة واستقرار حرارة ومقاومة كيميائية مقارنة بالكوارتز، مما يجعلها مثالية للتطبيقات البصرية المتطلبة.
العلامات التذكارية: #عصي الزعفران الدقيق, #قرن الزعفران الضوئي, #Al2O3 99.999%, #Transmittance≥80%, #التقطيع الدقيق, #الدرجة البصرية, #Ra≤0.5nm
