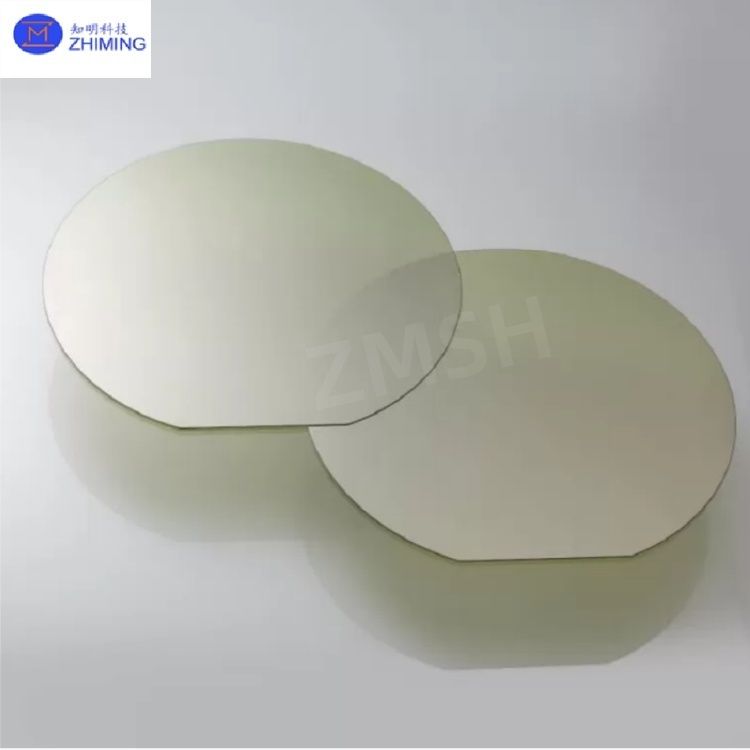

رقاقة سيليكون كربيد إيبتاكسي 4 بوصة 4H-N قطر 100 ملم سمك 350 ميكرومتر درجة أولى

4 بوصات SiC الوعاء الظهري 4H-N قطر 100mm سمك 350μm الدرجة الأولى

كمادة أساسية لتصنيع أجهزة طاقة الكربيد السيليكوني (SiC) ، يعتمد رقاقة SiC البطاطية البدائية البالغة 4 بوصة على رقاقة SiC من نوع 4H-N ،تمت زراعتها باستخدام ترسب البخار الكيميائي (CVD) لإنتاج وحدة عاليةفيلم رقيق من بلور واحد ذو كثافة عيب منخفضة ميزاته التقنية تشمل: - نعم

· هيكل الكريستال: (0001) التوجه على الوجه السيليكوني مع قطع 4 درجة لتحسين مطابقة الشبكة وتقليل عيوب خطأ الأنابيب الصغيرة / التراص.

· الأداء الكهربائي: يتم التحكم بدقة في تركيز المنشطات من النوع N بين 2 × 1014 × 2 × 1019 سم -3 (تسامح ± 14 ٪) ، وتحقيق مقاومة قابلة للتعديل من 0.015 ٪.15 Ω·cm عن طريق تكنولوجيا الدوبينج في الموقع.

- نعم

· مكافحة العيوب: كثافة العيوب السطحية <25 سم-2 (TSD/TED) ، كثافة العيوب الثلاثية <0.5 سم-2، تضمن النمو بمساعدة المجال المغناطيسي والرصد في الوقت الحقيقي.

من خلال الاستفادة من مجموعات معدات CVD التي تم تطويرها محلياً ، يحقق ZMSH التحكم الكامل في العملية من معالجة الوافر إلى النمو البصري ،دعم التجارب السريعة للشرائح الصغيرة (على الأقل 50 رقاقة) والحلول المخصصة للتطبيقات في مركبات الطاقة الجديدة، محولات الطاقة الكهروضوئية، ومحطات قاعدة 5G.

المعايير الرئيسية لـ 4 بوصات من رقائق السيكسيوم البيتاكسيوم- نعم

الخصائص الأساسية والإنجازات التقنية للوفيرات السيكسي البيتاكسيال 4 بوصة

1.الأداء المادي - نعم

- التوصيل الحراري: > 350 W/m·K، مما يضمن العمل المستقر عند > 200 درجة مئوية، أعلى بثلاث مرات من السيليكون. - نعم

- قوة المجال المكسور: > 3 MV / cm ، مما يتيح أجهزة 10kV + عالية الجهد مع سمك محسن (10 ‰ 100 μm). - نعم

- حركة الناقل: حركة الإلكترونات > 900 سم2/ (((V·s) ، معززة عن طريق تعزيز التدرج لتحويل أسرع.

2 - مزايا العملية - نعم

- توحيد السماكة: < 3% (اختبار 9 نقاط) عبر مفاعلات منطقة درجة حرارة مزدوجة ، تدعم التحكم في سمك 5 ‰ 100 μm. - نعم

- جودة السطح: Ra < 0.5 nm (AFM) ، تم تحسينها عن طريق حفر الهيدروجين والنظافة الكيميائية الميكانيكية (CMP). - نعم

- كثافة العيب: كثافة الميكروبيوب < 1 سم -2 ، تقل إلى الحد الأدنى من خلال التسخين العكسي. - نعم

3إمكانيات تخصيص - نعم

- التوجه الكريستالي: يدعم (0001) الوجه السيليكوني، (11-20) الوجه الكربوني، ونمو شبه هومو-بيتاكسي للموسفيت الخندق وديودات JBS. - نعم

- التوافق بين التعبئة والتغليف: يقدم البوليسة ذات الجانبين (Ra < 0.5 nm) والتعبئة والتغليف على مستوى الوافر (WLP) لـ TO-247/DFN.

سيناريوهات التطبيق والقيمة التقنية للوافلات البيتاكسيال 4 بوصة SiC

1مركبات الطاقة الجديدة

- محولات المحرك الرئيسي: رقائق بروتوكسية 1200 فولت للوحدات SiC MOSFET ، مما يحسن كفاءة النظام إلى 98٪ ويقلل من فقدان نطاق EV بنسبة 10 ~ 15٪.
- الشحن السريع: رقائق 600 فولت تمكن منصات 800 فولت من شحن 80٪ لمدة 30 دقيقة (على سبيل المثال ، تيسلا ، NIO).
- نعم

2الصناعة والطاقة

- محولات الطاقة الشمسية: رقائق 1700 فولت لتحويل التيار المتردد إلى التيار المتردد ، مما يزيد من الكفاءة إلى 99٪ ويخفض LCOE بنسبة 5 ٪.
- الشبكات الذكية: رقائق 10kV للمحولات الصلبة (SST) ، مما يقلل من خسائر النقل إلى < 0.5٪.


3الالكترونيات الضوئية والاستشعار

- أجهزة الكشف عن الأشعة فوق البنفسجية: استخدام فجوة نطاق 3.2 eV للكشف عن 200 ~ 280 نانومتر في مراقبة اللهب وكشف التهديدات الكيميائية الحيوية.
- أجهزة GaN-on-SiC RF: HEMTs على رقائق 4 بوصة لمحطات قاعدة 5G ، لتحقيق كفاءة PA 70٪.


4السكك الحديدية والفضاء

- محولات الجر: رقائق درجة حرارة عالية (-55 درجة مئوية) للوحدات IGBT في القطارات الرصاصية (معتمدة AEC-Q101).
- طاقة الأقمار الصناعية: رقائق صلبة للإشعاع (> 100 كراد ((Si)) لمحولات DC-DC في الفضاء العميق.

خدمة ZMSH للوفرات SiC

1المهارات الأساسية
· تغطية كاملة الحجم: 2 ′′12 بوصة من مواد الوقود SiC / رقائق البصرية ، بما في ذلك 4H / 6H-N ، HPSI ، SEMI ، و 3C-N polytypes.
· تصنيع مخصص: قطع مخصص (ثقوب، قطاعات) ، تلميع الجانبين، و WLP.
· حلول متكاملة: تشريح أمراض القلب والأوعية الدموية، وزرع الأيونات، والتصليح، والتحقق من صحة الجهاز.
- نعم

2القدرة الإنتاجية
· رقائق 6 بوصات: طاقة سنوية 360،000؛ خط البحث والتطوير 8 بوصات يعمل.
· الشهادات: معتمدة IATF 16949، > 95٪ من العائد لمنتجات السيارات.
· قيادة التكاليف: 75% من معدات CVD المحلية، وتكاليف أقل بنسبة 25% مقارنة بالمنافسين الدوليين.
