تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: ZMSH
إصدار الشهادات: rohs
رقم الموديل: نوافذ بصرية من زجاج الكوارتز
شروط الدفع والشحن
الحد الأدنى لكمية: 10
الأسعار: by case
تفاصيل التغليف: حزمة في غرفة تنظيف 100 درجة
وقت التسليم: 5-8 اسابيع
شروط الدفع: T/T
القدرة على العرض: 1000 قطعة في الشهر
المواد: |
السيليكا المنصهرة |
السماكة: |
8.3 ملم |
قطر/حجم: |
قابلة للتخصيص |
نطاق ناقلة: |
190 نانومتر ~ 2500 نانومتر |
تماثل: |
<3 arcmin |
خيارات الطلاء: |
طلاء AR ، طلاء عاكس ، إلخ. |
المواد: |
السيليكا المنصهرة |
السماكة: |
8.3 ملم |
قطر/حجم: |
قابلة للتخصيص |
نطاق ناقلة: |
190 نانومتر ~ 2500 نانومتر |
تماثل: |
<3 arcmin |
خيارات الطلاء: |
طلاء AR ، طلاء عاكس ، إلخ. |

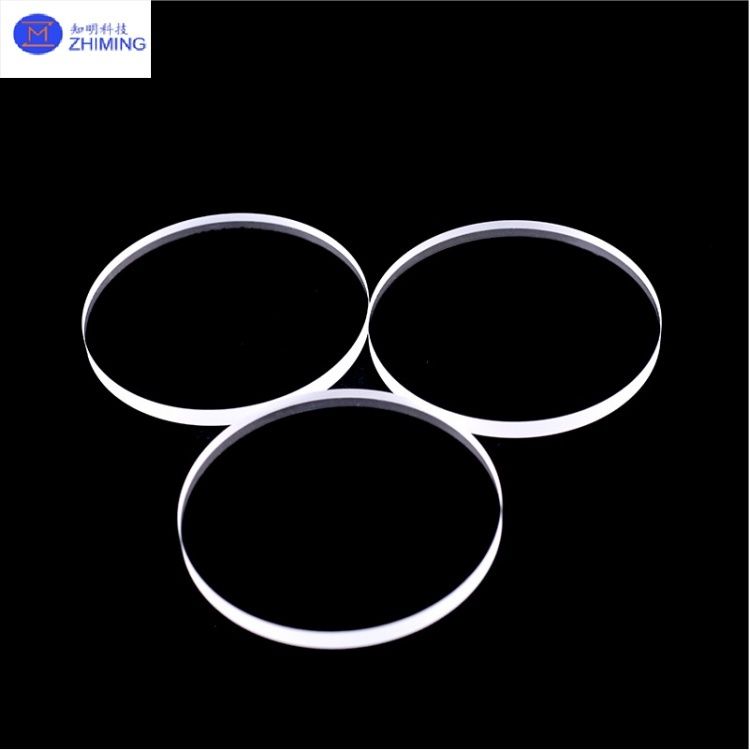

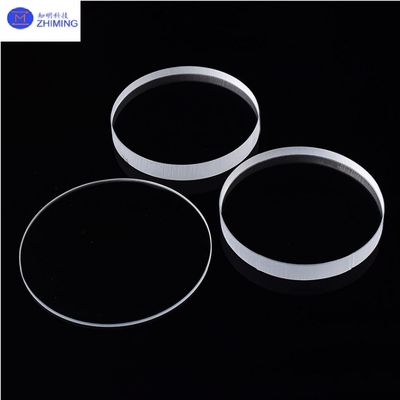

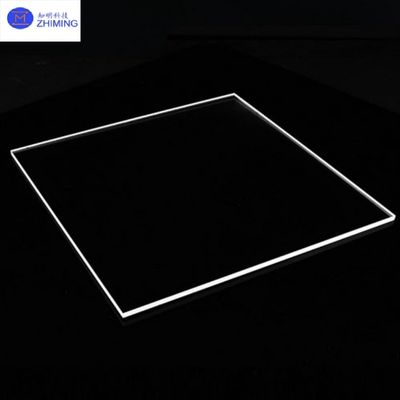

نوافذ زجاجية بصرية من الكوارتز بأشكال مخصصة، سماكة 8.3 مم، معامل انكسار مرتفع
نافذة الكوارتز البصرية (سماكة 8.3 مم) مصممة بدقة من السيليكا المنصهرة عالية النقاء (SiO₂)، مما يوفر شفافية بصرية استثنائية، وثباتًا حراريًا، وخمولًا كيميائيًا. مصممة للتطبيقات الصعبة في أنظمة الليزر المتقدمة، وتصنيع أشباه الموصلات، والمراقبة بالفراغ، يدعم هذا المنتج أشكالًا مخصصة (دائرية، مربعة، أشكال غير منتظمة) وهياكل معقدة (فتحات، حواف مشطوفة، شطوف) لتلبية احتياجات التكامل البصري المتنوعة. تشمل المنتجات التكميلية مناشير الكوارتز، والمرشحات، والعدسات.
| المعلمة | القيمة/الوصف |
| المادة | السيليكا المنصهرة |
| السماكة | 8.3 ملم |
| القطر/الحجم | قابل للتخصيص |
| جودة السطح | 60/40 أو أفضل |
| نطاق الإرسال | 190 نانومتر ~ 2500 نانومتر |
| معامل الانكسار (@587.6 نانومتر) | 1.458 |
| استواء السطح | λ/4 @ 632.8 نانومتر |
| التوازي | < 3 دقيقة قوسية |
| خيارات الطلاء | طلاء AR، طلاء عاكس، إلخ. |
1. الأداء البصري
- الإرسال الطيفي الواسع: >90% إرسال في نطاقات الأشعة فوق البنفسجية (170–2500 نانومتر) والأشعة تحت الحمراء (حتى 3500 نانومتر)، مُحسّن لتطبيقات UV-Vis-NIR.
- ضوء منخفض الشوارد: يحقق استواء سطح λ/10 (تم اختباره عبر قياس التداخل Zygo) و Ra <1 نانومتر (مجهر القوة الذرية)، مما يقلل من تشتت الضوء والتشويه.2. المتانة الحرارية
- تحمل درجة الحرارة العالية: يعمل باستمرار عند 1100 درجة مئوية ويتحمل الصدمات الحرارية (1100 درجة مئوية → درجة حرارة الغرفة دون تشقق).
- معامل تمدد حراري منخفض للغاية: معامل تمدد حراري يبلغ 0.55 × 10⁻⁶/درجة مئوية (25–300 درجة مئوية)، مما يضمن استقرار الأبعاد في الدورات الحرارية القصوى.
3. المتانة الميكانيكية والكيميائية
- الصلابة والقوة: صلابة موس تبلغ 7 وقوة انضغاط تبلغ 1100 ميجا باسكال، مقاومة للتآكل الميكانيكي وبيئات الضغط العالي.
- المقاومة الكيميائية: منيع للأحماض (باستثناء HF) والمذيبات العضوية، تم التحقق من صحته في عمليات الحفر الرطب لأشباه الموصلات والترسيب الكيميائي للبخار (CVD).
4. جودة السطح
- تشطيب مصقول للغاية: خشونة السطح <1 نانومتر (Ra) ومواصفات الخدش/الحفر 40/20، وهي ضرورية للتصوير عالي الدقة والبصريات الليزرية.
تطبيقات النافذة البصرية من الكوارتز (سماكة 8.3 مم)1. أنظمة الليزر
2. تصنيع أشباه الموصلات
· نوافذ مراقبة البلازما: تمكن من المراقبة في الوقت الفعلي لعمليات الحفر بالبلازما في تصنيع الرقائق، والحفاظ على سلامة الفراغ والوضوح البصري.
· منافذ عرض غرفة CVD: مراقبة توحيد ترسيب الأغشية الرقيقة مع مقاومة المنتجات الثانوية المسببة للتآكل (مثل SiCl₄، NF₃).
3. بيئات الفراغ والإشعاع العالي
· نوافذ خط شعاع السنكروترون: تنقل الأشعة السينية الصلبة (حتى 35 كيلو فولت) بأقل امتصاص في مسرعات الجسيمات والليزرات الإلكترونية الحرة.
· مراقبة نظام الفراغ: توفر رؤية داخل غرف التفريغ العالي دون المساس بسلامة الضغط.
4. الأجهزة التحليلية
· نوافذ عينة مقياس الطيف: تضمن استجابة طيفية مسطحة لـ Raman و FTIR و UV-Vis spectroscopy، ودعم توصيف المواد.
· حاملي عينات XRD: الحفاظ على المحاذاة البلورية أثناء تحليل الحيود.
5. الدفاع والفضاء
· نوافذ المركبات الأسرع من الصوت: تحمل التدرجات الحرارية التي تتجاوز 1000 درجة مئوية/ثانية وجرعات الإشعاع >10⁶ راد.
· أنظمة أسلحة الليزر: تحمي مكونات السلسلة البصرية من نبضات الليزر عالية الطاقة (100 كيلو واط–1 ميجاوات).
خدمة ZMSH
تتخصص ZMSH Precision Optics في البحث والتطوير وتصنيع المكونات البصرية عالية الدقة من الكوارتز، مع المنتجات الأساسية التي تشمل النوافذ البصرية من الكوارتز (خاصة متغيرات السماكة 8.3 مم)، والمناشير، والمرشحات، والعدسات، وكلها مصنوعة من السيليكا المنصهرة عالية النقاء لشفافية بصرية استثنائية، وثبات حراري، وخمول كيميائي.
توفر إمكانات تخصيص واسعة النطاق — من الأشكال الدائرية/المربعة القياسية إلى الأشكال الهندسية غير المنتظمة/المعقدة (مع فتحات، حواف مشطوفة، أو تصميمات متعددة الفتحات) — تلبي ZMSH الاحتياجات الصناعية المتنوعة عبر أنظمة الليزر، ومعدات أشباه الموصلات، ومراقبة الفراغ، والأجهزة التحليلية، وتطبيقات الدفاع/الفضاء.
الأسئلة الشائعة عن النافذة البصرية من الكوارتز (سماكة 8.3 مم)
2.
أ: نعم، يوفر إرسالًا بنسبة >90% في نطاق الأشعة فوق البنفسجية (185–400 نانومتر) وما يصل إلى 3500 نانومتر في الأشعة تحت الحمراء، وهو مثالي لأنظمة الليزر والقياس الطيفي. العلامات: #نوافذ زجاج الكوارتز البصرية، #مخصصة، #ألواح السيليكا المنصهرة، #SiO₂ Crystal، #رقائق الكوارتز، #درجة JGS1/JGS2، #عالية النقاء، #مكونات السيليكا المنصهرة البصرية، #لوحة زجاج الكوارتز، #، #طلاء اختياري، #5N نقاء SiO₂، #مقاومة للحرارة، #شفافة، #ركيزة بلورية كوارتز أحادية البلورة، #سماكة 8.3 مم، #معامل انكسار مرتفع
