تفاصيل المنتج:
شروط الدفع والشحن:
|
| السماكة: | 8.2mm (± 0.05mm التسامح) | قطرها: | 10–300mm (قابل للتخصيص) |
|---|---|---|---|
| النقل: | > 90٪ | خيارات الطلاء: | UV/VIS/IR AR/HR الطلاء |
| CTE: | 5.5 × 10⁻⁷/درجة مئوية (0-300 درجة مئوية) | التطبيقات: | اكتشاف الأشعة فوق البنفسجية ، حماية الليزر |
| إبراز: | نوافذ زجاجية بصرية من الكوارتز بسمك 8.2 مم,نوافذ زجاجية بصرية من الكوارتز مطلية,نوافذ زجاجية بصرية من الكوارتز JGS1,Coating Quartz Glass Optical Windows,JGS1 Quartz Glass Optical Windows |
||

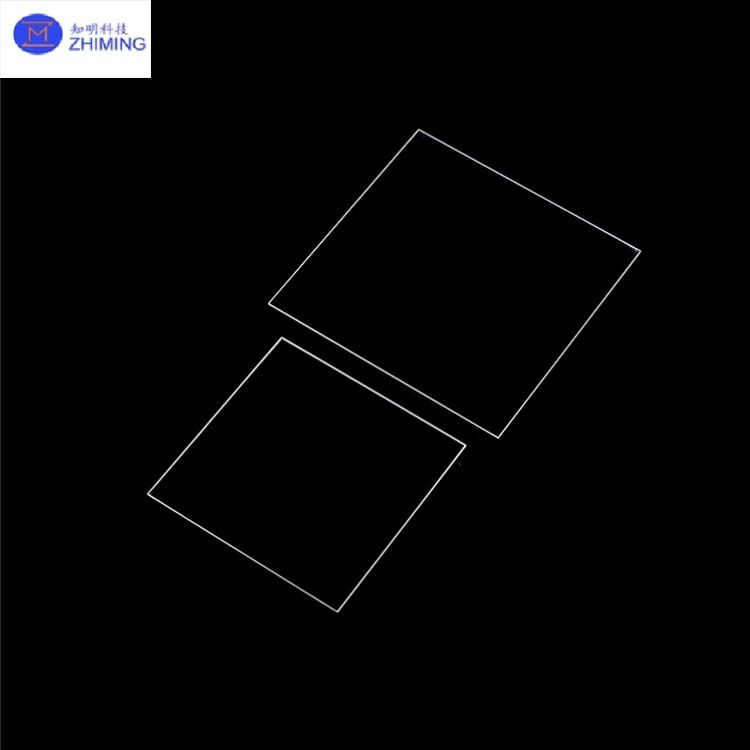

- نعمالزجاج الكوارتزية النافذة البصرية JGS1/JGS2 درجة الطلاء اختياري سمك 8.2mm
نوافذ الكوارتز هي مكونات بصرية مصنوعة من ثاني أكسيد السيليكون عالي النقاء (SiO2) ، وتتميز بنقل الطيف الواسع من الأشعة فوق البنفسجية إلى الأشعة تحت البنفسجية ، ومقاومة درجات الحرارة العالية ، وانخفاض التوسع الحراري.هذه الخصائص تجعلها مثالية للبحث العلمي، المراقبة الصناعية، أنظمة الليزر، والمعدات الطبية. النافذة البصرية الكوارتز (8.2 ملم سمك) هو عنصر بصري عالية النقاء الوقود الصلب (SiO2) مع انتقال الضوء الممتاز،الاستقرار الحراري، والحصانة الكيميائية، مناسبة لأنظمة البصرية الأشعة فوق البنفسجية، المرئية، وIR. ZMSH يقدم مجموعة كاملة من نوافذ الكوارتز، بما في ذلك الأحجام القياسية (الدورية،مربع) والمنتجات المخصصة (الشكل الخاص، أو نوافذ ذات شكل غير منتظم) ، تدعم معالجة OEM لتلبية المتطلبات البصرية والميكانيكية الصارمة.
| المعلم | المواصفات |
| المواد | السيليكا المنصهرة عالية النقاء (JGS1/JGS2) |
| سمك | 8.2mm (± 0.05mm) |
| قطرها | 10 ′′ 300 ملم (يمكن تخصيصها) |
| دقة السطح | λ/10 @632.8nm |
| التوازي | ≤1 دقيقة قوس (يمكن تخصيصها إلى ≤30 ثانية قوس) |
| مسطحة | ≤λ/4 @632.8nm |
| النقل | > 90% (185nm ∼2.5μm) |
| جودة السطح | 40/20 الحفر الخدش (يمكن ترقيته إلى 10/5) |
| خيارات الطلاء | طلاءات AR/HR UV/VIS/IR |
| التهاب الدماغ المزمن | 5.5×10−7/°C (0~300°C) |
| نطاق الحرارة | -60 درجة مئوية إلى +1100 درجة مئوية (على المدى القصير) |
ملاحظة: استشارات تقنية مجانية وعينات نموذجية متاحة. اتصل بنا للحصول على أوراق بيانات مفصلة وحلول التصنيع.
1خصائص المواد
· الانتقال العالي: > 85٪ في الأشعة فوق البنفسجية (185-400nm) ، > 90٪ في الضوء المرئي ، > 80٪ في الأشعة تحت البنفسجية (2.5-3.5μm).
· مقاومة درجات الحرارة العالية: نقطة ترطيب عند 1730 درجة مئوية ، وتسامح قصير الأجل تصل إلى 1450 درجة مئوية ، CTE منخفضة تصل إلى 0.3-0.7 × 10-6 درجة مئوية (25-300 درجة مئوية).
· الاستقرار الكيميائي: مقاومة للأحماض القوية (30 مرة أفضل من السيراميك) ، بعض النماذج تقاوم تآكل HF.
2الأداء البصري
· الطيف الواسع: JGS1 (185-2500nm) ، JGS2 (200-2500nm) ، JGS3 (260-3500nm) للاحتياجات الطيفية المتنوعة.
· انبثاق منخفض: خشونة السطح Ra ≤0.5nm (الملمع CMP) ، تشويه جبهة الموجة ≤λ/20@632.8nm.
3الخصائص الميكانيكية
· صلابة عالية(موهس 7-9) مقاوم للخدوش
· الأبعاد الدقيقة: تسامح قطر ±0.02mm، تسامح سمك ±0.1mm، التوازي <3 arcmin.
| مجال التطبيق | الخصائص الرئيسية | استخدامات محددة | مزايا سمك 8.2 ملم |
| أنظمة الليزر البصرية | > 90٪ من النقل ، CTE منخفضة (5.5 × 10-7 °C) | نوافذ حماية لليزر CO2 / UV | المقاومة الميكانيكية المثلى والاستقرار الحراري للعمل طويل الأمد |
| معدات أشباه الموصلات | النقاء JGS1/JGS2، الحصانة الكيميائية | نوافذ التفتيش لأدوات التصوير الحجري | يتحمل الضغط العالي وبيئات العملية التآكلية |
| أدوات طيفية | نقل النطاق العريض (185-2500nm) | نوافذ دخول/خروج الأشعة لمقياسات الطيف | يضمن الاستقرار البصري والمتانة طويلة الأجل |
| مراقبة درجات الحرارة العالية | المقاومة قصيرة الأجل إلى 1100 درجة مئوية | أماكن مشاهدة الأفران/غرف الاحتراق | يوفر العزل الحراري والدعم الميكانيكي |
| أجهزة الليزر الطبية | التوافق البيولوجي، دقة سطح λ/10 | نوافذ الخروج للليزر العلاجي | يوازن بين متطلبات السلامة والأداء البصري |
رقائق الكوارتز (السيليكا المذابة) هي مواد رئيسيّة للشرائح شبه الموصلة، MEMS، والإلكترونيات الضوئيّة، وتقدم CTE منخفضة للغاية وأداءً كهربائيًا عالي التردد.ZMSHالإمدادات2-12 بوصةرقائق الكوارتز بالجملة، تدعم الأبعاد المخصصة، والسمك، ومعالجة السطح (التلميع، الطلاء، الحفر).
1س: ما هو الحد الأقصى لدرجات الحرارة للنوافذ البصرية الكوارتز؟
ج: نوافذ الكوارتز ذات النقاء العالي (8.2 ملم) تتحمل 1100 درجة مئوية على المدى القصير و 900 درجة مئوية على المدى الطويل ، مثالية للليزر والأفران.
2س: النوافذ الزجاجية الكوارتزية أو البوروسيليكاتية، أيهما أفضل؟
ج: الكوارتز (8.2 ملم) يفوق البوروسيليكات في انتقال الأشعة فوق البنفسجية (185nm +) ، ومقاومة درجة الحرارة (1100 درجة مئوية مقابل 500 درجة مئوية) ، والمتانة الكيميائية.
العلامات التجارية: #الكهرباء الزجاجية النافذة البصرية، # 2 بوصة، 3 بوصة، 4 بوصة، 6 بوصة، 8 بوصة، 12 بوصة، # مخصصة، # الصفائح السيليكا المذابة، # SiO2 بلور، # رقائق الكوارتز، # JGS1 / JGS2 درجة، # عالية النقاء،# مكونات البصرية للسيليكا المذابة, # صفيحة الزجاج الكوارتز, #, # الطلاء اختياري, # 5N نقاء SiO2, # مقاومة للحرارة, # شفافة, # كريستال الكوارتز الكريستالي الأولي, # 8.2mm سمك
