| الاسم التجاري: | ZMSH |
| رقم الطراز: | رقاقة كوارتز 6 بوصة |
| الـ MOQ: | 10 |
| السعر: | by case |
| وقت التسليم: | 5-8 اسابيع |
| شروط الدفع: | T/T |

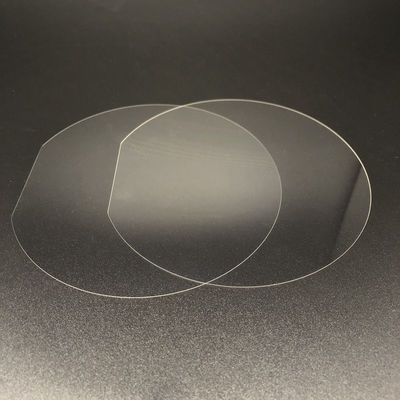

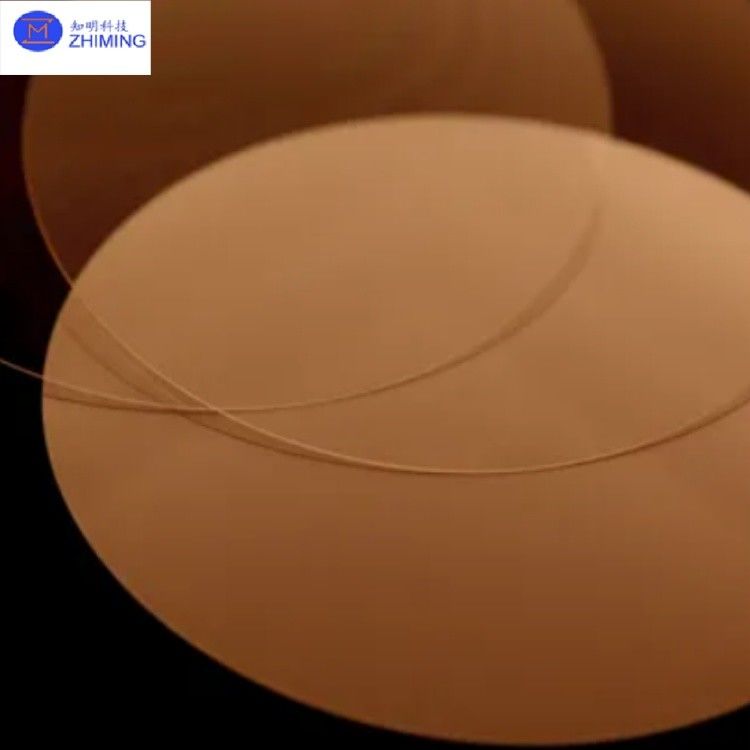

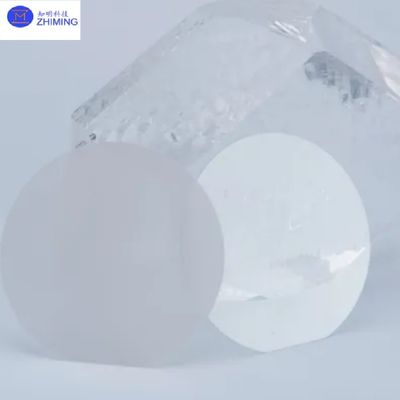

تتخصص ZMSH في تصنيع رقائق الكوارتز مقاس 6 بوصات، وتقدم:
تخصيص متعدد الأحجام: رقائق قياسية مقاس 6 بوصات بالإضافة إلى متغيرات 4 بوصات و 8 بوصات و 12 بوصة
معالجة الحواف: خيارات للحواف المشطوفة والشقوق والأسطح الموجهة
معالجات السطح: خدمات التلميع والطلاء والتشكيل المخصصة
| Parameter | تخصيص |
| قطر | 6 بوصات (150 مم) |
| نطاق السماكة | 0.5 مم ~ 3.0 مم |
| تفاوت السماكة | ±0.02 مم |
| إجمالي تباين السماكة | ≤10μm |
| خشونة السطح (مصقول) | ≤0.5nm Ra |
| التوازي | ≤3μm |
| CTE (20-300°C) | 0.55×10⁻⁶/°C |
| النفاذية @193nm | >92% |
| المقاومة | >10¹⁶ Ω·cm |
| توافق الفراغ | 10⁻¹⁰ تور |
| قوة الانحناء (مقواة) | 500-700 ميجا باسكال |
| مميزة | المواصفات الفنية |
| نقاء عالي | ≥99.999% محتوى SiO₂ |
| CTE (20-300°C) | 0.55×10⁻⁶/°C (تمدد حراري منخفض للغاية) |
| قوة الشد | 50-70 ميجا باسكال (خيارات مقواة كيميائيًا متوفرة) |
| النفاذية البصرية | >92% @190-3500nm (طيف الأشعة فوق البنفسجية إلى الأشعة القريبة من تحت الحمراء) |
| الخصائص الكهربائية | المقاومة >10¹⁶ Ω·cm، معاملات بيزو كهربائية |
1. تصنيع أشباه الموصلات
تستخدم رقائق الكوارتز مقاس 6 بوصات على نطاق واسع في تغليف أشباه الموصلات, تصنيع الرقائق, والمجالات ذات الصلة، وخاصة في إنتاج:
- رقائق الذاكرة (DRAM، NAND Flash)
- الأجهزة التناظرية/الطاقة (IGBT، MOSFET)
- أجهزة الاستشعار المتقدمة (MEMS، مستشعرات الصور CMOS)
2. المكونات البصرية
بسبب النفاذية البصرية العالية و CTE المنخفض للغاية, تعتبر رقائق الكوارتز مثالية لـ:
- العدسات الدقيقة (صفائح العدسات اللاكروية، الدقيقة)
- المرشحات البصرية (تمرير النطاق، ثنائي اللون)
- الموجات الدليلية (الدوائر المتكاملة الضوئية، عناصر اقتران الألياف)
3. MEMS (الأنظمة الكهروميكانيكية الدقيقة)
تُستخدم رقائق الكوارتز كركائز متميزة لأجهزة MEMS نظرًا لـ استقرارها الأبعاد و متانتها الميكانيكية, بما في ذلك:
- المستشعرات الدقيقة (الضغط، بالقصور الذاتي، المستشعرات الحيوية)
- المشغلات الدقيقة (مفاتيح الترددات اللاسلكية، محولات بيزو كهربائية)
- المرنانات (مرشحات 5G، أجهزة التوقيت)
4. شاشات TFT-LCDs متعددة السيليكون عالية الحرارة
تعتبر رقائق الكوارتز بالغة الأهمية في تصنيع شاشات العرض عالية الأداء, وتحديدًا:
- HTPS (High-Temperature Poly-Si) TFT backplanes
- شاشات العرض الصغيرة (AR/VR، LCoS)
- لوحات LCD المتقدمة (ركائز تغليف OLED)
نحن نقدم حلولاً شاملة:
1. اختيار المواد: JGS1/JGS2 quartz، السيليكا المنصهرة الاصطناعية
2. التشغيل الدقيق:
- القطع بالليزر (±5μm tolerance)
- الحفر بالموجات فوق الصوتية (نسبة العرض إلى الارتفاع 10:1)
3. هندسة السطح:
- التلميع النانوي (Ra<0.3nm)
- طلاءات مضادة للانعكاس DUV/IR
4. ضمان الجودة:
- معالجة الغرفة النظيفة من الفئة 10
- تقارير القياس الكاملة (TTV، الاعوجاج، الانحناء)
1. س: ما هي مزايا رقائق الكوارتز مقاس 6 بوصات على الأحجام الأصغر في تصنيع أشباه الموصلات؟
ج: توفر رقائق الكوارتز مقاس 6 بوصات (150 مم) مساحة قابلة للاستخدام تزيد بنسبة 56% عن رقائق 4 بوصات، مما يقلل بشكل كبير من خسائر استبعاد الحواف وتحسين الإنتاجية للتغليف المتقدم وإنتاج MEMS.
2. س: كيف يؤثر نقاء رقائق الكوارتز (≥99.999%) على العمليات ذات درجة الحرارة العالية؟
ج: يقلل نقاء 5N من مخاطر التلوث في عمليات التلدين HTPS TFT وأشباه الموصلات فوق 1000 درجة مئوية، مما يضمن خصائص عازلة متسقة.
العلامة: #6 Inch Quartz Substrate، #Customized، #Fused Silica Plates، #SiO₂ Crystal، #Quartz wafers، #JGS1/JGS2 Grade، # High-Purity، #Fused Silica Optical Components، #Quartz Glass Plate، #Diameter 150mm، #Quartz Crystal Glass Wafer، #5N Purity SiO₂
