تفاصيل المنتج:
شروط الدفع والشحن:
|
| المواد: | السيليكا المنصهرة العالية (sio₂≥99.99 ٪) | نطاق قطر الثقب: | 0.1mm ~ 50mm (قابل للتخصيص) |
|---|---|---|---|
| نطاق السماكة: | 0.2 مم ~ 20 مم | transmittance @550nm: | > 93٪ |
| معامل التمدد الحراري: | 0.55 × 10⁻⁶/درجة مئوية | التوافق مع الفراغ: | <10⁻⁷PA |
| إبراز: | لوحة زجاجية من الكوارتز ذات شكل مخصص,لوحة زجاجية الكوارتز المحفورة بالليزر,صفاء عالية الصفارة الزجاجية,Laser Drilled Quartz Glass Plate,High Purity Quartz Glass Plate |
||

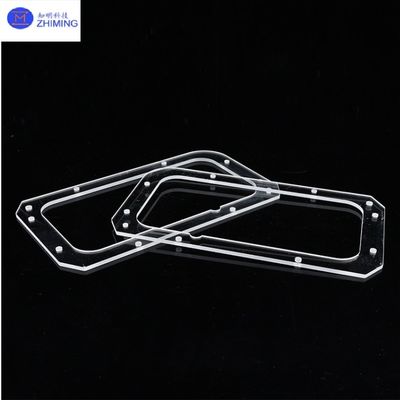

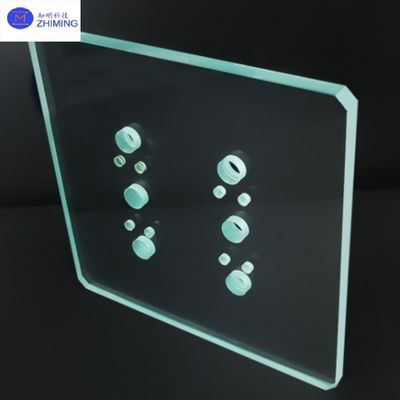

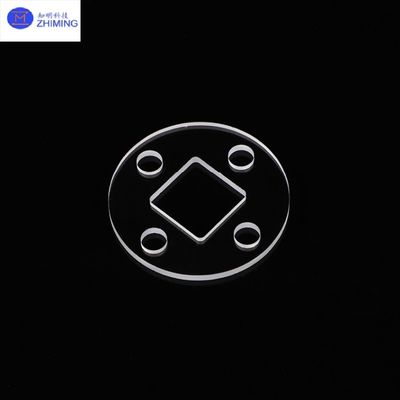

لوحات الكوارتز ذات الشكل المخصص هي مكونات بصرية مصممة بدقة من السيليكا المنصهرة عالية النقاء (SiO2 ≥ 99.999٪) باستخدام الحفر بالليزر المتقدم ، الطحن ،وتقنيات التلميعوتشمل خصائصها الأساسية:
· تصاميم مخصصة للثقوب:فتحات دائرية، مربعة، دوامة، متفرقة، وغيرها من الفتحات غير القياسية (0.2~100 ملم) بدقة ±0.01 ملم، مما يتيح التحكم في مسار الضوء المعقد.
- نعم· استقرار حرارية فائقة:مقاومة قصيرة الأجل تصل إلى 1200 درجة مئوية ، واستقرار تشغيلي طويل الأجل عند 800 ‰ 1000 درجة مئوية ، ومعامل التوسع الحراري 1/10 من الزجاج القياسي.
· نقل الطيف الواسع:≥ 90% (UV: 185 nm) ، ≥95% (مرئي) ، و ≥85% (IR: 3500 nm) ، مما يضمن النقاء البصري دون فقاعات أو خطوط.
· خدمات مخصصة:دعم التصاميم المقدمة من العملاء (رسم 2D / 3D) ، تخصيص الحفر بالليزر (على سبيل المثال ، الثقوب من خلال الثقوب ، والغرف المضادة ، والثقوب المتدرجة) ، التسليم السريع للمجموعات الصغيرة (3-5 أيام) ،ومراقبة صارمة للجودة (معتمدة من قبل SGS).
تتخصص شركة ZMSH في تصنيع لوحات الكوارتز ذات الشكل المخصص للأجهزة شبه الموصلة، الفوتونيات، والأجهزة الطبية،والاختبار لتلبية المتطلبات الصارمة للدقة، مقاومة درجات الحرارة العالية، وانتشار منخفض.
| المعلم | المواصفات |
| المواد | السيليكا المنصهرة ذات النقاء العالي (SiO2≥99.99%) |
| نطاق قطر الثقب | 0.1mm ~ 50mm (يمكن تخصيصها) |
| دقة موقع الثقب | ±0.01mm (ليزر) ، ±0.02mm (CNC) |
| نطاق السماكة | 0.2mm~20mm |
| خشونة سطح | Ra≤0.5nm (بصري) ، Ra≤1.2nm (صناعي) |
| النقل @ 550nm | >93% |
| معامل التوسع الحراري | 0.55×10-6 درجة مئوية |
| مقاومة الحرارة | المدى الطويل: 800 درجة مئوية، المدى القصير: 1200 درجة مئوية |
| مقاومة الضغط | > 20MPa (سمك 1mm) |
| التوافق مع الفراغ | <10-7Pa |
ملاحظة: نمط الثقب المخصص (على سبيل المثال ، مستطيل ، مائكروفلويديك) ومعالجات السطح المتاحة.
1خصائص المواد
· نقاء فائق: SiO2 ≥ 99.999٪ ، الشوائب < 5 ppm ، مما يضمن > 90٪ من انتقالات الأشعة فوق البنفسجية عند 200 نانومتر.
· مقاومة درجات الحرارة العالية: تحمل قصير الأجل يصل إلى 1200 درجة مئوية، واستقرار طويل الأجل عند 800-1000 درجة مئوية، مع معامل التوسع الحراري 5.5 × 10-7 °C.
· عثرة كيميائية: مقاومة للأحماض القوية (باستثناء HF) والقليات والمذيبات العضوية.
2. دقة المعالجة
· تصميم الثقب: الأشكال الدائرية أو المربعة أو المخصصة (على سبيل المثال ، الحلزونية ، المنقسمة) ، نطاق فتحة 0.2 ∼ 100 مم ، دقة ± 0.01 مم ، خشونة السطح < 0.5 نانومتر.
· الحفر بالليزر: يستخدم الليزر الفيمتوسكوند أو الأشعة فوق البنفسجية لمعالجة خالية من الإجهاد، لتحقيق جدران ثقوب ناعمة دون شق الحافة.
- نعم
3الأداء البصري
· تمرير الطيف الواسع: الأشعة فوق البنفسجية (185 نانومتر) > 80٪ ، المرئية (400 ∼ 700 نانومتر) > 95٪ ، الأشعة تحت الحمراء (3500 نانومتر) > 85٪
· انتشار منخفض: دقة صورة السطح λ/10@632.8 نانومتر، مما يقلل من فقدان طاقة الضوء لالتصوير والتحسس عالي الدقة.
- نعم
4الخصائص الميكانيكية
· قوة ضغط عالية: > 1000 MPa ، مقاومة للصدمات الميكانيكية والاهتزازات.
· خفيفة الوزن: كثافة 2.2 g/cm3، خفيفة بنسبة 15٪ من الزجاج K9، مثالية للتطبيقات الفضائية.
- نعم
5علاج السطح
· خيارات الطلاء: الطلاء المضاد للإنعكاس (AR، R<0.5%@400~1600 nm) ، العاكس (Al/Ag، R>95%) ، والطلاء المقاوم للتلف بالليزر (الحد > 10 J/cm2).
· تصميم الشامفر: <0.2 × 45 ° الشامفر الوقائي للحد من تركيز الإجهاد.
1تصنيع أشباه الموصلات
· فحص الصفائح: عناصر محاذاة معدات التصوير الضوئي لتحقيق دقة التصوير الضوئي فوق البنفسجي.
· اختبار التعبئة والتغليف: نوافذ التصوير الحراري بالأشعة تحت الحمراء للتغطية عالية درجة الحرارة.
2الفوتونيك
· ربط الألياف: نوافذ ليزر / كاشف مع خسارة إدراج منخفضة (< 0.5 ديسيبل).
· أجهزة الموجات متعددة القيادة: مسار الضوء متعدد القنوات ينفصل عبر فتحات مخصصة.
- نعم
3الأجهزة الطبية
· التصوير الداخلي: مصاريح التوجيه وعناصر طي المسار الضوئي لتحسين الدقة.
· العلاج بالليزر: توجيه ضوئي دقيق في جراحي العيون، متوافق مع التعقيم عالي درجة الحرارة.
4البحوث والصناعة
· الاتصالات الكمية: طي مسار الضوء في أجهزة الكشف عن الفوتون الواحد لتصميمات منخفضة الانتشار.
· معالجة الليزر: التحكم في مسار الليزر في أنظمة القطع / اللحام ، مع كثافة طاقة > 106 واط / سم 2.
5. الفضاء الجوي
· الاستشعار عن بعد عبر الأقمار الصناعية: نوافذ نظام التصوير فوق البنفسجي مع مقاومة الإشعاع والصدمات الحرارية.

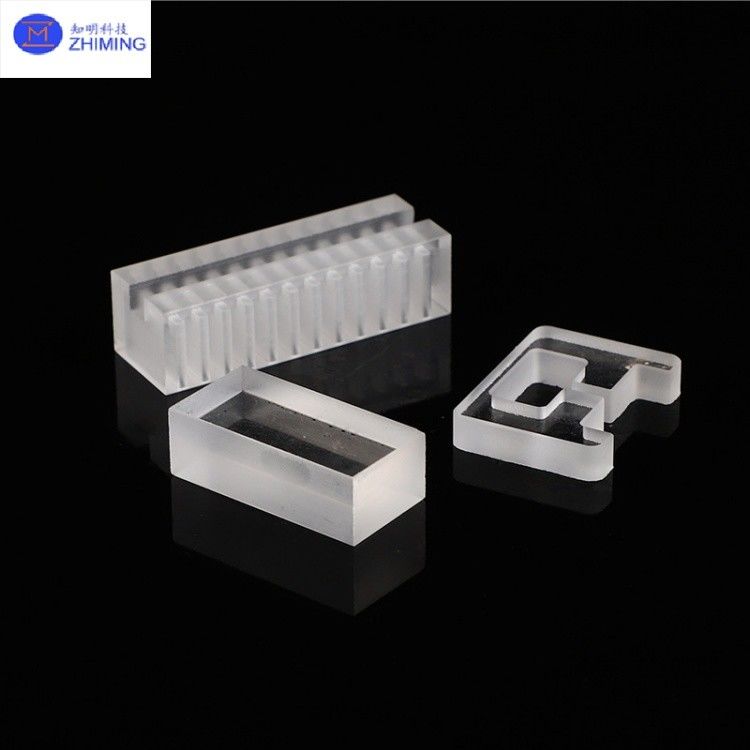

خدمات تخصيص قوارب الكريستال
تتخصص ZMSH في معالجة قوارب الكوارتز عالية النقاء باستخدام مواد مستوردة (مثل GE و Heraeus) ، وتقدم حلول مخصصة تستند إلى الرسومات التي يقدمها العميل.خدماتنا تشمل قطع الليزر، معالجة CNC ، واللحام الدقيق ، وضمان دقة ± 0.01 ملم لتلبية متطلبات صناعة أشباه الموصلات والطاقة الشمسية لمقاومة درجات الحرارة العالية (1200 درجة مئوية) وانخفاض التوسع الحراري.مع شهادة ISO 9001، نحن نقدم النماذج الأولية السريعة (3-5 أيام) وقدرات الإنتاج الضخم، وتحسين كفاءة العملية في الطباعة الحجرية، الانتشار، وغيرها من التطبيقات الحرجة.
1س: ما هي الألواح الشفافية الكوارتزية المستخدمة؟
ج: لوحات الفتحة الكوارتزية تستخدم لتحكم الدقة الضوء، ونقل السوائل، وانتشار الغاز في الطباعة النصفية الموصلة، microfluidics،وأنظمة الليزر عالية الطاقة بسبب مقاومة الحرارة، وضوح بصري، وأنماط ثقب قابلة للتخصيص.
2س: لماذا تختار الكوارتز على لوحات فتحة معدنية أو بوليمر؟
الجواب: يقدم الكوارتز استقرارًا حراريًا متفوقًا (حتى 1100 درجة مئوية) وشفافية الأشعة فوق البنفسجية ومقاومة للكيماويات ، حيث يفوق المعادن (التوسع الحراري) والبوليمرات (الاستدامة) في البيئات القاسية.
